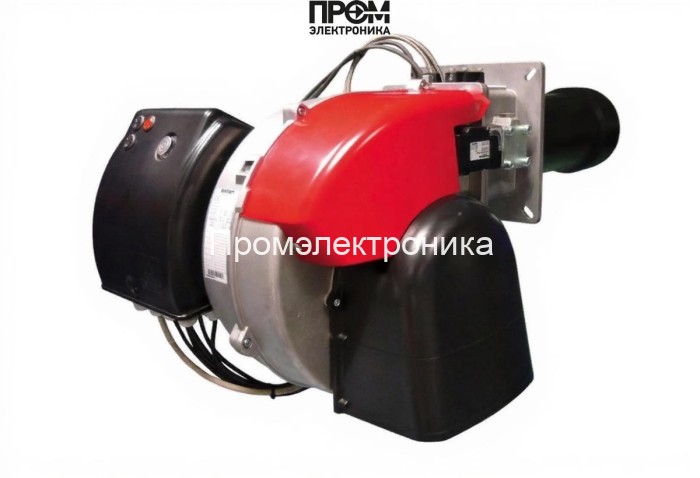

Дизельная горелка Ecoflam MAX P 45 AB HS TC — техническое описание и состав узлов

Технически выполненная двухступенчатая дизельная горелка Ecoflam MAX P 45 AB HS TC представляет собой модульную систему для промышленного и коммунального теплоснабжения, спроектированную для надёжной, экономичной и контролируемой работы в диапазоне мощности 202–546 кВт. Конструкция ориентирована на длительную эксплуатацию при постоянном мониторинге параметров горения и интеграции с автоматикой котельной.

Ключевые узлы и их назначение

• Топливный насос: шестерёнчатый насос обеспечивает стабильную подачу топлива в форсунки при заданном давлении, адаптируется к одно- и двухтрубным системам.
• Форсунки: прецизионные распылители формируют оптимальную факельную картину для минимизации выбросов и стабильного горения.
• Датчик пламени: оптический/ионный контроль наличия горения, интегрируется с топочным автоматом для немедленной защиты при погасании.
• Топочный автомат: блок управления рабочими режимами, реализует двухступенчатую логику, контроль безопасности и последовательность розжига/останова.
• Трансформатор розжига: генерирует высоковольтные импульсы для инициации искрового розжига на электроды.
• Реле давления: следит за давлением в топке/воздухе и обеспечивает блокировку при выходе параметров за допустимые пределы.
• Сервопривод: управляет положением воздушной заслонки и подачей топлива для точной настройки соотношения воздух/топливо.
• Клапан (электромагнитный): обеспечивает аварийное перекрытие подачи топлива при необходимости и быстрый разрыв цепи подачи при останове.
• Электроды: исполнительный элемент розжига и контроля искрового возбуждения, доступны для быстрой замены и регулировки.

Технические характеристики и эксплуатационные особенности

• Мощностной диапазон: 202–546 кВт; расход топлива 17–46 кг/ч.
• Короткая пламенная труба 175 мм обеспечивает компактность и высокую концентрацию теплового потока.
• Электропитание: 220/380 В; электродвигатель 550 Вт; потребляемая мощность 900 Вт.
• Рабочие условия: температура от −10 до +60 °C; класс защиты IP40; уровень шума 76 дБ.
• Противодавление в топке: 0–8 мбар; масса 25,5 кг; габариты 64.1×50.1×36 см.

Интеграция, обслуживание и SEO-ориентированные рекомендации 2026

• Интегрируется с автоматикой котельной и менеджером горения; рекомендуется установка фильтров и датчиков контроля топлива.
• Плановый ТО: проверка форсунок и насосов, калибровка серводвигателя и тест датчика пламени; ежегодная проверка реле давления и трансформатора розжига.
• При подборе конфигурации учитывайте требования к NOx и энергоэффективности: корректная регулировка форсунок и серводвижения минимизирует потребление и эмиссию.

Горелка Ecoflam MAX P 45 AB HS TC — технически выверенное решение для котельных средней мощности, где важны безопасность, простота обслуживания и точный контроль процесса горения.
