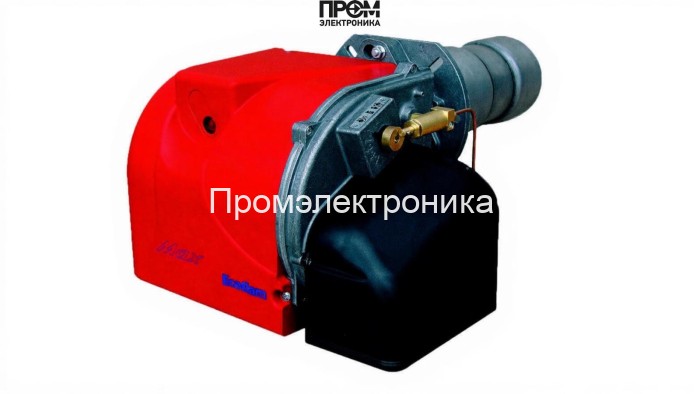

Техническое описание дизельной горелки Ecoflam MAX P 35 AB HS TC

Дизельная горелка Ecoflam MAX P 35 AB HS TC — промышленное исполнение для стационарных и мобильных тепловых установок с тепловой мощностью 166–427 кВт. Конструкция оптимизирована для надежной работы в диапазоне расхода топлива 14–36 кг/ч и выдерживает противодавление до 4,5 мбар. Аппарат рассчитан на питание 220 В, потребляемая мощность 620 Вт, электрический мотор 300 В. Тип пламенной трубы — короткий (175 мм), корпус — из алюминиевого сплава со звукоизолирующим кожухом и классом защиты IP40.

Описание устройства и ключевые эксплуатационные преимущества выполнены в соответствии с современными требованиями энергоэффективности и экологической безопасности (EN 267, класс 2 по NOx). Горелка обеспечивает двухступенчатое управление мощностью и адаптивную подачу воздуха, что снижает пульсации пламени и экономит топливо при переменных нагрузках.

Основные узлы и составные детали

• топливный насос — шестеренчатого типа с регулятором давления и встроенным фильтром для стабильной подачи дизтоплива;
• датчик пламени — оптический контроль наличия горения для быстрого отключения при погасании;
• топочный автомат (Siemens LMO 44) — логика запуска, контроля и защитных алгоритмов;
• трансформатор розжига — высоковольтный блок для формирования искровой дуги и стабильного поджига;
• реле давления — контроль минимального/максимального давления топлива в магистрали;
• форсунки — высокоточные распылители для оптимального аэрозолирования топлива;
• серводвигатель (сервопривод) — привод воздушной заслонки с точной позиционной регулировкой;
• электромагнитный клапан — аварийная блокировка подачи топлива;
• электроды — регулируемые по положению для точной фокусировки розжига.

Технические особенности и эксплуатация

• Двухступенчатая схема управления обеспечивает экономию топлива при частичных нагрузках и быстрый переход на полную мощность при пике потребления.
• Интегрированная система наддува с вентилятором сохраняет стабильность горения при повышенном противодавлении и упрощает настройку коэффициента избытка воздуха.
• Система фильтрации топлива и удобный доступ к насосу и форсункам минимизируют время ТО и риск отказов.
• Устойчивость к температурным режимам от −20 до +60 °C и шум 74 дБ обеспечивают эксплуатацию в типовых промышленных помещениях.

Для проектировщиков и сервисных инженеров: при монтаже необходимо согласовать геометрию огневой головы и параметры противодавления с теплотехнической схемой котла, предусмотреть доступ к электрооборудованию и точкам технического обслуживания. Горелка Ecoflam MAX P 35 — решение для тех, кто требует устойчивой, контролируемой и экологичной подачи тепла при минимальных эксплуатационных затратах.
