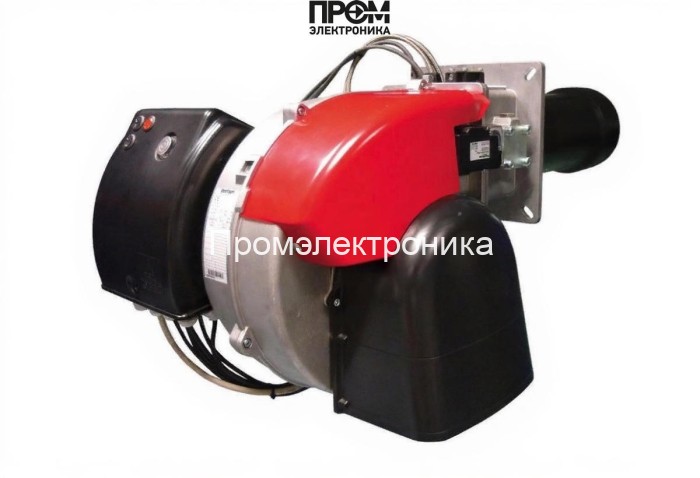

Дизельная горелка Ecoflam MAX P 25 AB HS TC LMO с фильтром в комплекте

Техническое описание

Дизельная горелка Ecoflam MAX P 25 AB HS TC LMO — профессиональное двухступенчатое решение для котельных и технологических установок, обеспечивающее стабильную тепловую отдачу в диапазоне 102–300 кВт. Конструкция рассчитана на работу при противодавлении до 5,5 мбар и гарантирует точное дозирование топлива при расходе 8.5–25.4 кг/ч. Электропитание 220 В, класс защиты корпуса IP40; короткая пламенная труба 160 мм делает устройство удобным для установки в ограниченном пространстве.

Комплектующие и функциональные узлы

• Топливный насос — шестеренчатый насос с встроенным регулятором давления и фильтром, обеспечивает равномерную подачу дизельного топлива и стабильность расхода.
• Датчик пламени — оптический/ионный контроль состояния горения для мгновенной диагностики и блокировок при аварии.
• Топочный автомат (менеджер горения Siemens LMO 44) — обеспечивает последовательность пуска, управления ступенями мощности и безопасное отключение.
• Трансформатор розжига — высоковольтный источник искрового разряда для инициирования стабильного поджига при любом режиме.
• Реле давления — контроль противодавления и защитная логика для работы при 0–5.5 мбар, предотвращает некорректные режимы.
• Форсунки — высокоточные распылители топлива, адаптированные к вязкости дизельного топлива до 1,5°E при +20°C.
• Сервопривод — микрометрическая система регулирования воздуха и положение заслонок для оптимизации СО и КПД.
• Клапан (электромагнитный) — аварийная блокировка подачи топлива на форсунки, реализующая пассивную безопасность.
• Электроды — конфигурация для надежного розжига и контроля искрообразования, регулируемые без демонтажа огневой головы.

Ключевые технические параметры

• Мощность: 102–300 кВт
• Расход топлива: 8.5–25.4 кг/ч
• Питание: 220 В; потребление: 450 Вт; электродвигатель 200 Вт
• Длина пламенной трубы: 160 мм (короткое исполнение)
• Класс защиты: IP40; рабочая температура: −10…+60 °C
• Вес: 13.4 кг; габариты: 43.6×39.2×26.3 см

Эксплуатация и обслуживание

• Регламент: регулярная замена фильтра и проверка форсунок, контроль состояния уплотнений и целостности шлангов.
• Монтаж: фланцевое крепление с шарнирным доступом; настройка положения электродов без демонтажа пламенной головы.
• Диагностика: встроенные блокировки топочного автомата и датчика пламени упрощают поиск неисправностей и ускоряют восстановление работы.

Ecoflam MAX P 25 AB HS TC LMO спроектирована для интеграции в современные котельные с требованиями энергоэффективности и экологических норм. Комбинация точного насосного узла, управляемого розжига и систем безопасности обеспечивает длительную бесперебойную работу и простоту технической поддержки.
