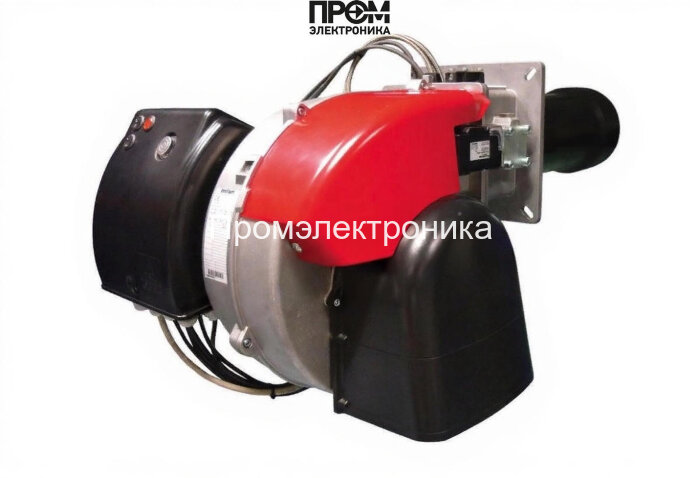

Дизельная горелка Ecoflam MAX P 15 AB HS TL LMO с фильтром в комплекте

Дизельная горелка Ecoflam MAX P 15 AB HS TL LMO — техническое описание и состав узлов

Профессиональная дизельная горелка Ecoflam MAX P 15 AB HS TL LMO спроектирована для промышленных котельных и технологических установок с мощностью в диапазоне 77–190 кВт. Конструкция ориентирована на долговременную эксплуатацию в диапазоне температур от −20 до +60 °C и обеспечивает стабильное горение при расходе топлива 6.5–16 кг/ч. Ниже приведено подробное техническое описание с указанием ключевых узлов и параметров, важным для инженеров по монтажу и техперсонала.

Ключевые узлы горелки

• Топливный насос — обеспечивает подачу дизельного топлива под регулируемым давлением, совместим с одно- и двухтрубными схемами, снабжён фильтром в комплекте.
• Датчик пламени — оптический/ионный контроль наличия горения для надёжной защиты котла и автоматического отключения при пропадании пламени.
• Топочный автомат (Siemens LMO 24) — центральный блок управления и безопасности, реализует последовательность розжига, блокировки и диагностирования неисправностей.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, обеспечивает надёжный холодный и горячий розжиг в широком диапазоне условий.
• Реле давления — контролирует давление топлива в магистрали, участвует в системе защиты от избыточного или недостаточного давления.
• Форсунки — распыление топлива с заданной характеристикой факела, обеспечивают оптимизацию смеси и снижение выбросов NOx.
• Сервопривод — регулирование положения заслонок и дозирования воздуха/топлива для двухступенчатого режима работы.
• Электромагнитный клапан — аварийное обесточивание подачи топлива, интегрирован в систему безопасности.
• Электроды — элементы розжига и контроля факела, расположены в модульной огневой голове длиной 260 мм для простого обслуживания.

Основные технические характеристики

• Мощность: 77–190 кВт
• Тип: двухступенчатая, удлинённая пламенная труба 260 мм
• Электропитание: 220 В, потребляемая мощность до 400 Вт, мотор 130 Вт
• Класс защиты: IP40; уровень шума ≈70 дБ
• Противодавление во всасывающей линии: 0–4.9 мбар; масса 12.4 кг

Эксплуатационные рекомендации

• Установка в чистом проветриваемом помещении, исключающем агрессивные пары и пыль.
• Регулярная проверка фильтрующих элементов и форсунок (3–6 месяцев в зависимости от качества топлива).
• Проверка работы датчика пламени, трансформатора розжига и реле давления перед и в процессе сезона.
• Использовать оригинальные запасные части: форсунки, клапаны, уплотнения и электроники для сохранения рабочих характеристик.

Описание ориентировано на инженерный персонал и технических специалистов, которым требуется точная информация о составе узлов, параметрах и требованиях к обслуживанию. Ecoflam MAX P 15 AB HS TL LMO — решение для систем, где критически важна стабильность горения, экономичность при частичных нагрузках и быстрая сервисная доступность модульных компонентов.
