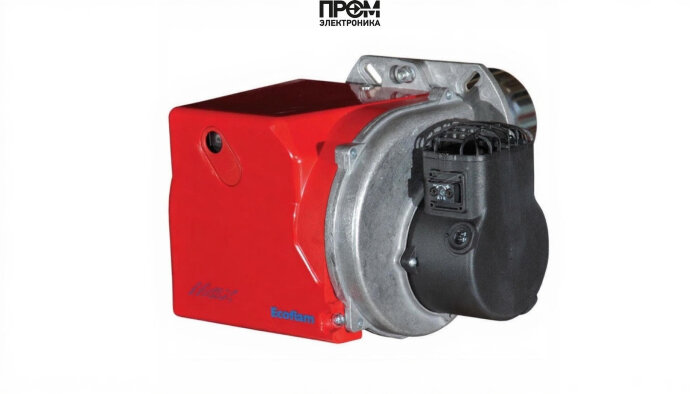

Дизельная горелка Ecoflam MAX 4 ТС НТ CV TW — техническое описание

Модель: Ecoflam MAX 4 ТС НТ CV TW, арт.: 3144063-01. Профессиональная дизельная горелка промышленного класса, разработанная для надёжной работы в системах отопления и утилизации отходов. Конструкция и комплектующие обеспечивают стабильное горение при высоком противодавлении в топке и эксплуатируются в диапазоне рабочих температур от −10 до +60 °C.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 20 до 59 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 90 мм (короткая)
• Электропитание: 220 В
• Расход топлива: 1.8–5 кг/ч
• Электродвигатель: 90 Вт
• Потребляемая электрическая мощность: 300 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 65 дБ
• Противодавление в топке: 0–3 мбар
• Вес: 9 кг
• Габариты: 29.4×23.2×25 см
• Страна бренда: Италия
• Комплектация: с головой сгорания, фильтр в комплекте

Конструкция и состав горелки

Ecoflam MAX 4 ТС НТ CV TW спроектирована как модульная система для лёгкого сервиса и вертикального/углового монтажа. Входит в состав:

• горелочная головка с камерой сгорания (регулируемая по положению);
• короткая пламенная труба 90 мм;
• электродвигатель 90 Вт и вентилятор HPV повышенной производительности;
• топливный узел с фильтром и форсункой для дизельного топлива;
• электронный блок управления (Thermowatt или эквивалент) с автоматикой розжига;
• шумоизолирующий кожух, защитные кожухи и шарнирный фланец для доступа к огневой голове.

Преимущества и эксплуатационные особенности

• Широкий диапазон мощности 20–59 кВт — подходит для промышленных и коммунальных котельных.
• Высокая производительность вентиляции (HPV) — устойчивая работа при противодавлении 0–3 мбар.
• Надёжность автоматики: автоматический розжиг, контроль пламени и защита по IP40.
• Низкий шум — 65 дБ благодаря звукоизолирующему кожуху, комфорт при установке в технических помещениях.
• Экономичный расход топлива 1.8–5 кг/ч в зависимости от режима и мощности.
• Простота обслуживания: шарнирный фланец и регулировка электродов без демонтажа огневой головы.
• Компактные габариты (29.4×23.2×25 см) и масса 9 кг упрощают монтаж и транспортировку.

Примеры реального использования

• Котельные коммунальных объектов — стабильный источник тепловой мощности для одиночных котлов 20–60 кВт.
• Промышленные печи и камеры сгорания — применение в системах с повышенным противодавлением.
• Системы утилизации отходов — горелка адаптирована для непрерывной работы и автоподачи топлива.
• Резервные и пиковые установки — быстрая готовность и автоматический розжиг обеспечивают надёжную подмену основного источника.

Для каких котлов подходит

Рекомендуется для водогрейных и паровых котлов малой и средней мощности, промышленных и модульных установок, а также для котлов с высокой теплоотдачей и топками со значительным сопротивлением. Особо эффективна при комплектации систем, где требуется короткая пламенная труба (90 мм) и работа при противодавлении до 3 мбар.

Обслуживание и эксплуатация

• Регулярный осмотр фильтра и топливной магистрали — замена фильтра по состоянию или по регламенту.
• Проверка состояния электродной пары и регулировка без демонтажа огневой головы.
• Очистка пламенной трубы и корпуса от отложений не реже одного раза в сезон при интенсивной эксплуатации.
• Контроль уплотнений и проводки, проверка защитных кожухов и корпуса на отсутствие коррозии.
• Соблюдение диапазона рабочих температур: −10…+60 °C и корректное подключение питания 220 В.

Часто задаваемые вопросы (FAQ)

• Можно ли использовать био‑дизель? Использование нестандартного топлива возможно только после консультации с производителем и проверки форсунки и топливной системы.
• Требуется ли отдельный воздуховод для отвода продуктов сгорания? Да — установка должна соответствовать нормативам по дымоудалению и тяге; для систем с противодавлением рекомендуется усиленная вентиляция и контроль тяги.
• Как часто менять фильтр в комплекте? Рекомендуется проверять фильтр ежемесячно при интенсивной эксплуатации, при необходимости — производить замену.
• Подходит ли для утилизации отходов? Да — горелка рассчитана на применение в системах утилизации отходов, при условии корректной настройки камеры сгорания.
• Какие требования к электропитанию? Питание 220 В, потребляемая мощность до 300 Вт; требуется стабильное напряжение и защитные устройства.

Почему покупать у компании «Промэлектроника»

Приобретая оборудование у компании Промэлектроника, вы получаете сервисную поддержку, оригинальные комплектующие и техническую консультацию по подбору и монтажу. Для заказа и оперативной технической помощи обращайтесь: sales@prom-elec.com.

Ecoflam MAX 4 ТС НТ CV TW — оптимальное решение для объектов, где требуется надёжная и экономичная дизельная горелка с возможностью работы при высоком противодавлении и компактными габаритами. В описании учтены все ключевые параметры для быстрого подбора и интеграции в существующие тепловые схемы.
