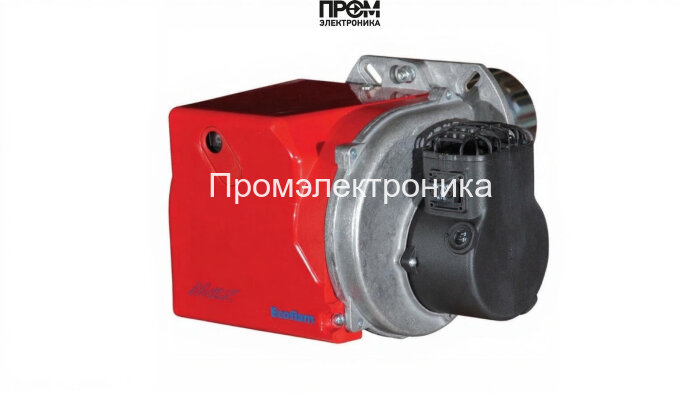

Дизельная горелка Ecoflam MAX 4 ТС НТ CV TW

Дизельная горелка Ecoflam MAX 4 ТС НТ CV TW — техническое описание и эксплуатационные характеристики.

Ecoflam MAX 4 ТС НТ CV TW разработана как компактный и надёжный модуль с одноступенчатым регулированием мощности 20–59 кВт для промышленного и коммунального применения. Конструкция ориентирована на длительную непрерывную работу в условиях повышенной температуры и переменного сопротивления топки; внимание уделено стабильности горения, экономичности расхода топлива и минимизации выбросов NOx.

Ключевые технические узлы и функции

• Топливный насос — высоконапорный жидкотопливный насос, обеспечивающий подачу топлива для одно- и двухтрубных схем; интегрирован с регулятором давления.
• Датчик пламени — электронный сенсор контроля наличия факела, обеспечивающий безопасное отключение при затухании и совместимость с модулем управления Thermowatt.
• Топочный автомат — встроенный блок управления логикой запуска/остановки и диагностикой неполадок; реализует защитные алгоритмы и последовательность розжига.
• Трансформатор розжига — высоковольтный модуль для формирования пробойного напряжения на электродах и гарантированного пилотного розжига.
• Реле давления — контроль уровня топлива и противодавления в системе; обеспечивает стабильность подачи при 0–3 мбар.
• Форсунки — сменные распылители, оптимизированные под вязкость дизельного топлива 1,6–6 mm2/s; простая замена при регламентном обслуживании.
• Сервопривод — исполнительный механизм регулирования воздушной заслонки и синхронизации подачи воздуха с подачей топлива.
• Клапан — электромагнитный или гидравлический запорный элемент для точной дозировки подачи топлива при старте и останове.
• Электроды — набор заземлённых и горячих электродов для надёжного пробоя и устойчивого фронта пламени в пламенной трубе длиной 90 мм.

Технические параметры и эксплуатация

• Электропитание 220 В, потребляемая мощность до 300 Вт, электродвигатель 90 Вт.
• Расход топлива 1.8–5 кг/ч при оптимальном режиме; одноступенчатое управление обеспечивает простоту интеграции в котельные установки.
• Класс защиты IP40, уровень шума 65 дБ, масса 9 кг, габариты 29.4×23.2×25 см; рабочая температура окружающей среды от -10 до +60 °C.
• Комплектация включает голову сгорания, насос, регулятор давления, шланги, шарнирный фланец и вентилятор высокого давления.

Монтаж, обслуживание и рекомендации

• Моноблочная конструкция обеспечивает простой доступ к ключевым узлам для обслуживания — проверка форсунок, чистка огневой головы и контроль состояния шлангов обязательны каждые 3–6 месяцев.
• При монтаже предусмотреть заземление и свободный доступ к блоку Thermowatt для оперативной диагностики.
• Рекомендуется иметь запасной комплект форсунок, фильтров и электродов для минимизации простоя при плановых и внеплановых работах.

Ecoflam MAX 4 ТС НТ CV TW — решение для тех, кто требует от дизельной горелки предсказуемой работы, быстрого сервиса и возможности применения в составе промышленных котельных и технологических установок. Встроенные элементы управления и набор исполнительных устройств (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) создают синергетическую систему, обеспечивающую безопасность, точность и экономичность работы горелки в современных энергетических проектах.
