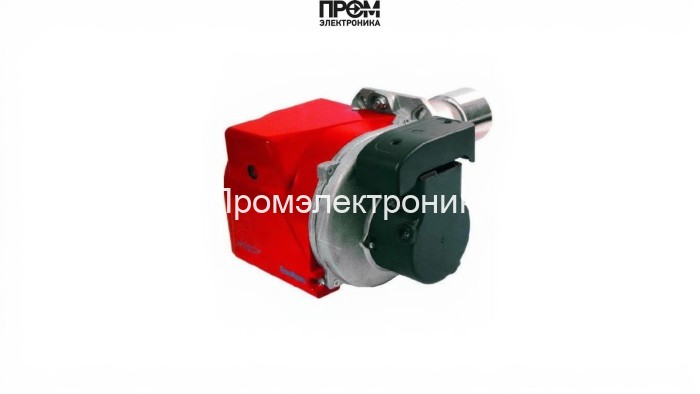

Дизельная горелка Ecoflam MAX 4 TL HT CV TW

Дизельная горелка Ecoflam MAX 4 TL HT CV TW — техническое описание и состав

Модель: Ecoflam MAX 4 TL HT CV TW (арт. 3144342). Профессиональная одноступенчатая дизельная горелка для котлов малой и средней мощности, спроектированная для надёжной работы в диапазоне 20–59 кВт с эффективной мощностью до 47,2 кВт. Исполнение HT обеспечивает стойкость к повышенным температурам, модификация CV — непрерывную вентиляцию для стабильного горения. Конструкция ориентирована на простую интеграцию в промышленные и коммерческие котельные установки при противодавлении топки до 3 мбар.

Ключевые технические параметры

• Вид топлива: дизель
• Номинальная мощность: 20–59 кВт
• Расход топлива: 1.8–5 кг/ч
• Длина пламенной трубы: 145 мм (удлинённая)
• Электропитание: 220 В, потребляемая мощность: 300 Вт
• Электродвигатель: 75 Вт
• Класс защиты: IP40
• Уровень шума: 60–65 дБ
• Вес: 9 кг; габариты: 34.9×23.2×25 см

Конструкция и основные узлы горелки

• Моноблочный корпус из литого алюминия со звукоизолирующим кожухом — обеспечивает жёсткость конструкции и снижение шумовых выбросов.
• Вентилятор нового поколения — стабильное смешение топлива и воздуха, работоспособность при повышенном противодавлении.
• Головка сгорания — регулируемая и съёмная для оперативной замены и точной настройки факела.
• Топливный насос — обеспечивает стабильную подачу дизтоплива в диапазоне рабочих расходов, допускает работу с фильтрацией топлива по регламенту.
• Форсунки — прецизионные распылители, обеспечивают оптимальное распыление и смесеобразование при заданных давлениях.
• Трансформатор розжига и электроды — формируют надёжную искру для автоматического зажигания, выдерживают циклы многократного включения.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым откликом для защиты топочной камеры.
• Топочный автомат (блок управления Thermowatt) — логика запуска, диагностика, управление режимами и защитами, совместимость с внешними системами автоматики.
• Реле давления — мониторинг и защита по давлению воздуха/топки; обеспечивает останов при недопустимых значениях противодавления.
• Сервопривод и клапан подачи топлива — прецизионное управление подачей топлива в соответствии с заданной мощностью и режимом, обеспечивает плавную регулировку и аварийное перекрытие.

Эксплуатация, ТО и интеграция

• Рекомендуем регулярное плановое обслуживание: проверка и чистка форсунок, контроль состояния топливного насоса, осмотр электродов и трансформатора розжига, проверка датчика пламени и реле давления — не реже 1 раза в год в типовом режиме эксплуатации.
• Перед вводом в эксплуатацию — настройка блока Thermowatt, тестирование каналов безопасности и проверка герметичности топливной магистрали.
• Совместимость с котлами, соответствующими стандартам EN 303 и DIN, обеспечивает лёгкую интеграцию и предсказуемую динамику дымовых газов.

Данное техническое описание ориентировано на инженеров и сервисные службы: структурированное представление узлов и параметров помогает при проектировании, монтаже и оптимизации работы горелки в 2026 году с учётом современных требований по энергоэффективности и снижению выбросов.
