Дизельная горелка Ecoflam MAX 4 TL

Дизельная горелка Ecoflam MAX 4 TL — техническое описание и состав узлов

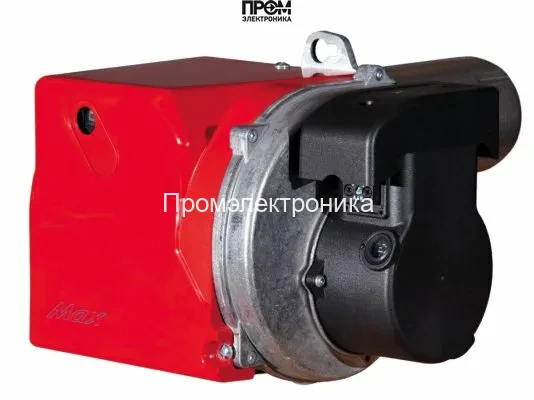

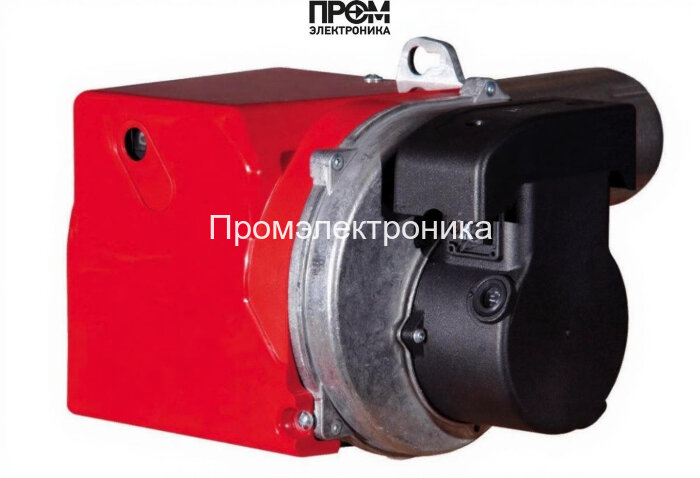

Ecoflam MAX 4 TL — одноступенчатая дизельная горелка для малых и средних тепловых установок, спроектированная для стабильной работы при противодавлении до 3 мбар. В описании приведены конструктивные узлы, их назначение и эксплуатационные особенности, важные для инженеров и сервисных техников. Текст сформирован в строгом техническом стиле с акцентом на надежность, энергоэффективность и простоту обслуживания в соответствии с требованиями SEO 2026 года.

Основные составные детали горелки

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под рабочим давлением; конструкция допускает тонкую регулировку подачи и устойчивую работу при изменениях вязкости топлива.
• Датчик пламени — оптический/ионный элемент контроля наличия горения; мгновенно блокирует подачу топлива при отсутствующем пламени, повышая безопасность системы.
• Топочный автомат — модуль управления последовательностью пуска и останова, реализует алгоритмы самодиагностики и защиту по времени розжига и перегреву.
• Трансформатор розжига — формирует высоковольтный импульс для образования искры на электродах; обеспечивает стабильный розжиг при колебаниях напряжения сети 220 В.
• Реле давления — контролирует давление в топочной части установки; при превышении или падении давления система переводится в безопасный режим.
• Форсунки — обеспечивают качественное распыление топлива, оптимизированы под расход 1.8–5 кг/ч и позволяют достигать высокого КПД с минимальными выбросами.
• Сервопривод — отвечает за позиционирование воздушного клапана и регулировку подачи воздуха/топлива; обеспечивает повторяемость настроек при техобслуживании.
• Клапан (топливный/воздушный) — запорные и регулирующие элементы с высокой герметичностью; предотвращают утечки топлива и обеспечивают точную регулировку смеси.
• Электроды — ионизационные и розжиговые электроды с возможностью регулировки положения для стабильного искрообразования и контроля пламени.

Ключевые эксплуатационные характеристики

• Мощность: 20–59 кВт; расход топлива: 1.8–5 кг/ч.
• Питание: 220 В, потребляемая мощность до 300 Вт; электродвигатель 90 Вт.
• Удлинённая пламенная труба 145 мм для равномерного распределения тепла в топке.
• Шумовой уровень 65 дБ при наличии звукоизоляционного кожуха.

Монтаж и техобслуживание

• Установка: подключение топливопровода, электрических разъемов и крепление шарнирного фланца.
• Пусконаладка: проверка герметичности, настройка сервопривода и форсунок, тестирование реле давления и датчика пламени.
• Плановое ТО: визуальная проверка электродов, очистка форсунок, проверка работы трансформатора розжига и состояния топливного насоса.

Ecoflam MAX 4 TL — решение для надежной и экономичной эксплуатации в промышленных и коммунальных котельных, где важны безопасность, простота обслуживания и соответствие современным требованиям эффективности.
