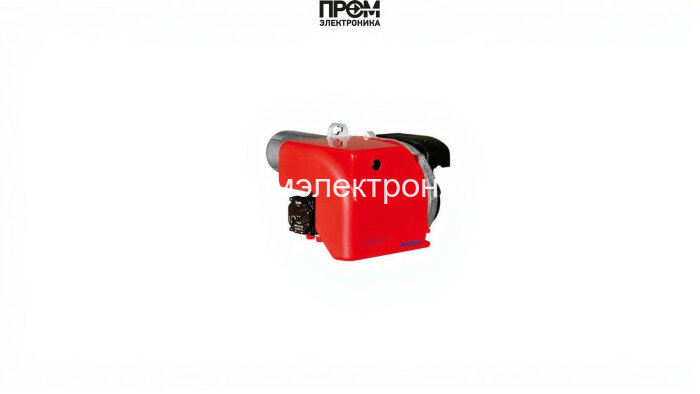

Дизельная горелка Ecoflam MAX 30 TW TC с фильтром — техническое описание

Техническое описание предназначено для специалистов теплотехники и инженеров котельных хозяйств. Описываемая модель — дизельная горелка Ecoflam MAX 30 TW TC (арт. 3142733-01) — спроектирована для надежной работы в стационарных котлах мощностью от 110 до 319 кВт. Ниже приведены конструктивные особенности, рабочие параметры, примеры применения, рекомендации по эксплуатации и ТО, а также ответы на часто задаваемые вопросы.

Краткие технические характеристики

• Вид топлива: дизельная
• Мощность горелки: 110–319 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 160 мм (короткая)
• Электропитание: 220 В
• Комплектация: голова сгорания и фильтр в комплекте
• Расход топлива: 9.3–27 кг/ч
• Электродвигатель: 200 Вт, потребляемая мощность 450 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 70 дБ
• Противодавление: 0–4.5 мбар
• Вес: 12.6 кг; габариты: 43.6×39.2×26.3 см
• Рабочая температура: -10…+60 °C
• Бренд: Ecoflam (Италия)

Конструкция и состав горелки

Ecoflam MAX 30 TW TC представляет собой компактный моноблок с литым алюминиевым корпусом и эргономичным звукоизолирующим кожухом. В конструкцию входят:

1. огневая голова (короткая, 160 мм) с регулируемой глубиной установки;
2. встроенный вентилятор нового поколения (обеспечивает необходимое наддувное давление при противодавлении до 4.5 мбар);
3. блок управления Thermowatt (защита IP40, упрощенная настройка и диагностика);
4. электродвигатель 200 Вт и питающие узлы — общая потребляемая мощность 450 Вт;
5. фильтр в комплекте и монтажный комплект с одним крепежным болтом и шарнирным фланцем для быстрого доступа к рабочему узлу.

Преимущества эксплуатации

• Широкий диапазон мощности (110–319 кВт) — подходит для средней и большой мощности котлов.
• Компактная конструкция и простота монтажа — крепление одним болтом.
• Низкий уровень выбросов NOx (соответствие II классу EN 267 при корректной установке).
• Встроенный фильтр и эксплуатационная совместимость с дизельным топливом вязкостью 1.6–6 mm2/s.
• Устойчивое горение и стабильный нагнетательный поток — за счет мощного вентилятора.
• Удобное техобслуживание — шарнирный фланец и легкий доступ к огневой голове.

Реальные примеры применения

• Промышленные котельные: поддержание технологических температур на производстве с переменной нагрузкой до 319 кВт.
• Коммунально-бытовые объекты: отопление многоквартирных домов и больниц с требованием надежности и быстрого сервиса.
• Резервные и пиковые установки: одноступенчатая регулировка обеспечивает быстрый выход в рабочий режим при аварийных запусках.

Обслуживание и эксплуатация

Рекомендуемая процедура эксплуатации и ТО включает:

• ежедневный визуальный осмотр на наличие утечек и целостность фильтра;
• ежемесячная проверка креплений, состояния электропроводки и блока управления Thermowatt;
• раз в 6 месяцев — чистка огневой головы и проверка сопла/форсунки, замена фильтра при необходимости;
• раз в год — замер параметров горения и проверка уровня выбросов NOx при полной нагрузке котла.

Особое внимание уделять чистоте топлива и степени фильтрации: встроенный фильтр повышает надежность, но при плохом качестве топлива рекомендуются дополнительные ступени очистки.

Совместимость с котлами

Ecoflam MAX 30 TW TC подходит для:

• водогрейных и паровых котлов средне-промышленной мощности;
• котлов с повышенным сопротивлением камеры сгорания (за счет эффективной наддувной системы вентилятора);
• модернизации старых топок с короткой огневой трубой — регулировка глубины установки обеспечивает адаптацию.

FAQ — Часто задаваемые вопросы

Какой расход топлива при номинальной нагрузке?

Расход варьируется от 9.3 до 27 кг/ч в зависимости от мощности и режима работы.

Подходит ли горелка для работы при пониженном температурном режиме?

Да, рабочая температура -10…+60 °C; при отрицательных температурах рекомендуется обеспечить защиту топливной системы от замерзания.

Каков класс защиты блока управления?

Электрооборудование имеет степень защиты IP40.

Можно ли установить горелку в котел с высокой обратной тягой?

Да, вентилятор рассчитан на работу при противодавлении до 4.5 мбар, но требуется проверка соответствия при монтаже.

Где купить и гарантийная поддержка

Рекомендуем приобретать оборудование у специализированного поставщика — компании Промэлектроника. Для оперативной консультации и подбора комплектации напишите: sales@prom-elec.com. Специалисты помогут с выбором модели, комплектующих и организации сервисного обслуживания.

Дизельная горелка Ecoflam MAX 30 TW TC — оптимальное решение для точной и надежной теплогенерации в стационарных установках, сочетающее итальянскую конструктивную школу и адаптацию к российским условиям эксплуатации.
