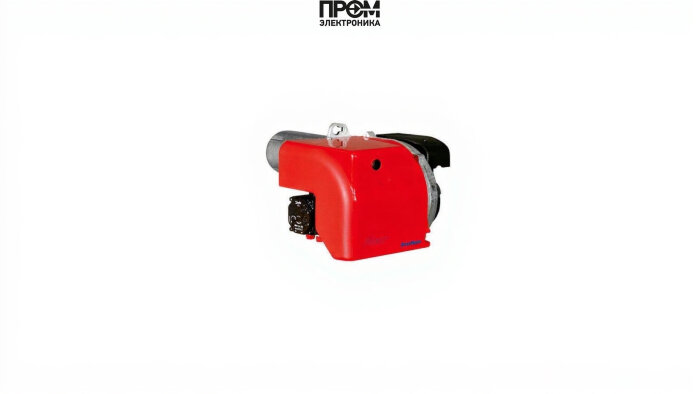

Дизельная горелка Ecoflam MAX 30 TW TC — техническое описание и состав узлов

Ecoflam MAX 30 TW TC — промышленная дизельная горелка одноступенчатого типа, разработанная для стабильного и экономичного сжигания топлива в котлах и теплогенераторах. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие нормам EN 267. В описании приведены ключевые узлы и технические параметры для быстрого понимания эксплуатационных особенностей и совместимости с системами отопления.

Конструктивные узлы и назначение

• Топливный насос: обеспечивает точную подачу топлива в диапазоне 9.3–27 кг/ч, устойчив к перепадам давления, входит в базовую комплектацию.
• Датчик пламени: аварийный контроль наличия горения, ускоряет отключение при сбоях и повышает безопасность эксплуатации.
• Топочный автомат (блок управления Thermowatt): координирует последовательность розжига, контроля пламени и сигнализации неисправностей; обеспечивает упрощённую диагностику.
• Трансформатор розжига: формирует высоковольтный разряд для инициации искрового поджига электродов при запуске.
• Реле давления: поддерживает рабочее давление топлива в заданных пределах, защищая форсунки и насос от перегрузок.
• Форсунки: обеспечивают распыление дизельного топлива с оптимальной факелометкой для равномерного горения при мощностях 110–319 кВт.
• Сервопривод: реализует управление воздушно-топливной дозировкой и регулировку подачи при монтаже или при модернизации автоматизации.
• Клапан (топливный/предохранительный): обеспечивает перекрытие топливной магистрали при останове и предотвращает подтекание.
• Электроды: задают позиционирование и форму начальной искры, рассчитаны на лёгкую замену без демонтажа пламенной головы.

Ключевые технические параметры

• Мощность: 110–319 кВт; одноступенчатая регулировка.
• Расход топлива: 9.3–27 кг/ч.
• Электропитание: 220 В; электродвигатель 200 Вт; потребляемая мощность 450 Вт.
• Длина пламенной трубы: 160 мм (короткая); противодавление 0–4.5 мбар.
• Класс защиты: IP40; рабочая температура: −10…+60 °C.
• Габариты: 43.6×39.2×26.3 см; вес 12.6 кг; уровень шума 70 дБ.

Эксплуатационные рекомендации

• Монтаж и пусконаладка — действия для квалифицированного персонала с учётом EN 303 и инструкций производителя.
• Регулярная проверка фильтров, давления, состояния электродов и форсунок — ключ к стабильной работе и длительному сроку службы.
• Использование рекомендованных характеристик топлива (вязкость 1,6–6 mm2/s при +20 °C) и предварительный подогрев в холодных условиях повышают надёжность запуска.

Данный технический профиль позволяет быстро оценить совместимость горелки Ecoflam MAX 30 TW TC с проектом котельной, подобрать сервисные операции и обеспечить соответствие современным требованиям энергоэффективности и экологии.
