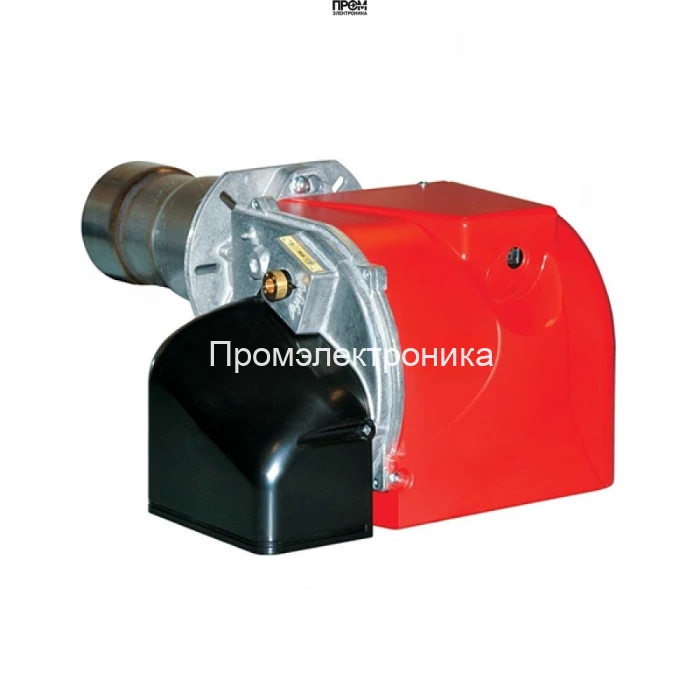

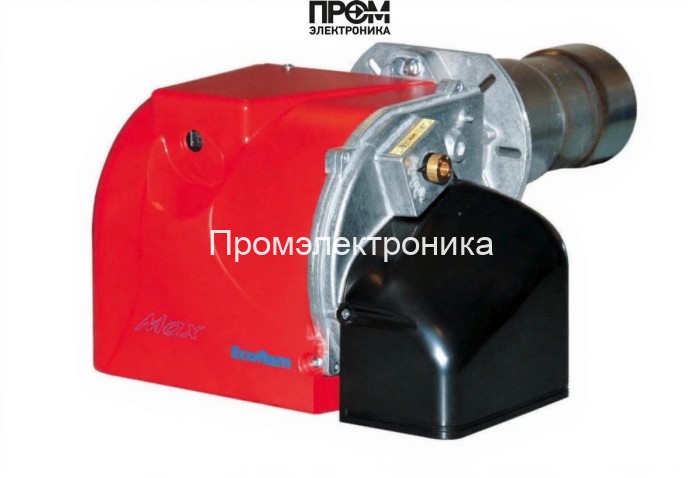

Дизельная горелка Ecoflam MAX 30 TL — техническое описание

Ecoflam MAX 30 TL — профессиональная одноступенчатая дизельная горелка для промышленных и коммунально-бытовых котлов средней мощности (110–319 кВт). Конструкция оптимизирована для стабильного горения при противодавлении до 4,5 мбар и обеспечивает высокий КПД при минимальных эмиссиях. Блок разработан с упором на долговечность, простоту обслуживания и совместимость с типовыми котельными установками 2026 года.

Назначение и конструктивные особенности

• Предназначена для работы с лёгким дизельным топливом (вязкость до 1,5°E при 20 °C).
• Удлинённая пламенная труба 260 мм обеспечивает оптимальное распределение тепла в глубокой топочной камере.
• Электропитание 220 В, класс защиты IP40, рабочая температура от −10 до +60 °C.

Ключевые узлы и элементы горелки

В составе горелки присутствуют все критические компоненты для обеспечения надёжного розжига, регулирования и контроля процесса горения. Обязательные элементы:

• Топливный насос — обеспечивает точный и стабильный подачу топлива к форсункам при заданном давлении.
• Форсунки — распыляют топливо в камеру сгорания, обеспечивая заданную факелизацию и эффективное смешивание с воздухом.
• Датчик пламени — контролирует наличие горения и сигнализирует блоку управления о безопасности работы.
• Топочный автомат — отвечает за последовательность операций при розжиге, стабилизации и останове горелки.
• Трансформатор розжига — формирует высоковольтный импульс для воспламенения топлива электродами.
• Реле давления — контролирует давление в топливной системе, блокирует работу при аварийных значениях.
• Сервопривод — управляет воздушными клапанами и положением огневой головы для оптимизации смеси.
• Клапан (электромагнитный/регулирующий) — обеспечивает запирание топливной магистрали и точную дозировку топлива.
• Электроды — рабочие элементы розжига и ионизационного контроля пламени.

Технические параметры — важное для проектировщика

• Мощность: 110–319 кВт; расход топлива: 9.3–27 кг/ч.
• Электродвигатель 200 Вт; потребляемая мощность 450 Вт; уровень шума 70 дБ.
• Противодавление: 0–4.5 мбар; длина пламенной трубы: 260 мм.

Обслуживание и эксплуатация

• Регулярная проверка топливного насоса и фильтров, очистка форсунок и огневой головы каждые 500–1000 моточасов.
• Проверка и при необходимости регулировка зазора электродов и работоспособности датчика пламени.
• Тестирование блока управления и реле давления перед пуском сезонных котловых комплексов.

Преимущества при интеграции

• Удобство монтажа и доступ к сервисным узлам — шарнирный фланец и сменные элементы.
• Оптимизированное управление воздушной заслонкой через сервопривод для снижения выбросов и расхода топлива.
• Совместимость с типовыми блоками автоматизации и простая настройка через Thermowatt E-BCU OIL.

Ecoflam MAX 30 TL — выбор для проектов, где важны надёжность, ремонтопригодность и соответствие современным экологическим и энергетическим требованиям 2026 года.
