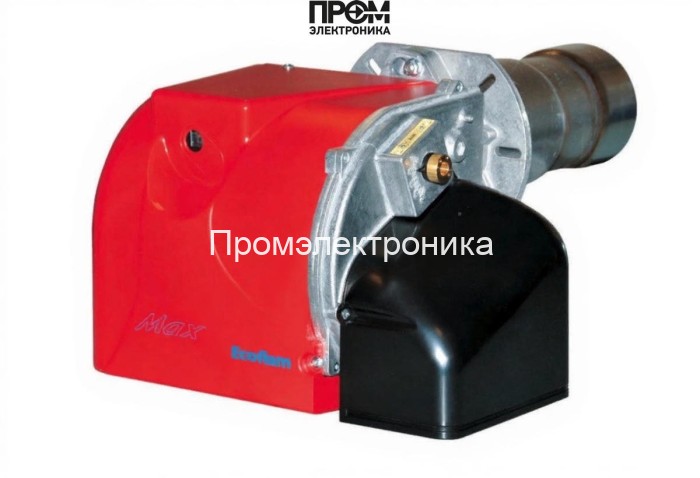

Дизельная горелка Ecoflam MAX 20 TW TL с фильтром в комплекте — техническое описание

Дизельная горелка Ecoflam MAX 20 TW TL (арт. 3142732-01) — промышленное решение для котлов и теплогенераторов мощностью до 189,6 кВт. Разработана для автоматической работы с минимальными выбросами и низким уровнем шума. В описании приведены все технические характеристики, конструкция, примеры реального применения, рекомендации по эксплуатации и обслуживание, а также раздел FAQ. Для оперативной покупки и технической поддержки обращайтесь в компанию Промэлектроника: sales@prom-elec.com.

Ключевые технические параметры

• Вид топлива: дизельная
• Мощность горелки: от 86.4 до 237 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлиненная, длина 260 мм
• Электропитание: 220 В
• Потребляемая электрическая мощность: 450 Вт
• Электродвигатель: 200 Вт
• Расход топлива: 7.3 - 20 кг/ч
• Противодавление: от 0 до 3.6 мбар
• Класс пылевлагозащиты: IP40
• Уровень шума: 70 дБ
• Вес: 15 кг
• Габариты: 53.6×39.2×26.3 см
• Рабочая температура: от -10 до +60 °C
• Страна бренда: Италия

Конструкция и комплектация

Горелка Ecoflam MAX 20 TW TL имеет моноблочную конструкцию и звукоизолированный алюминиевый корпус. Комплект поставки включает заводской фильтр и комплект топливного оборудования. Основные узлы:

1. Голова сгорания с удлинённой пламенной трубой (260 мм) — оптимизирована для низких выбросов и равномерного горения.
2. Длинное сопло с регулировкой глубины установки — позволяет адаптировать горелку под различные конструкции горелочных камер.
3. Шестерёнчатый топливный насос — обеспечивает стабильную подачу топлива для систем с одной или двумя трубами.
4. Регулятор давления топлива и фильтр (в комплекте) — гарантируют чистоту топлива и стабильность давления.
5. Встроенный вентилятор нового поколения — обеспечивает необходимый наддув и стабильность пламени при противодавлении до 3.6 мбар.
6. Блок управления Thermowatt — автоматизация пуска/остановки, упрощённая настройка и диагностика.
7. Гибкие шланги, шарнирный фланец и быстромонтируемый крючок — для удобства монтажа и сервисного доступа.

Преимущества

• Высокая эксплуатационная надёжность при интенсивной цикличности работы.
• Низкие выбросы (2 класс экологичности) и тихая работа благодаря звукоизолирующему кожуху.
• Универсальность установки: совместима с широким спектром котлов и теплогенераторов.
• Простота сервисного обслуживания — легкий доступ к рабочему узлу, модульная конструкция.
• Широкий диапазон мощности (86.4–237 кВт) позволяет подобрать горелку под задачи отопления и технологического тепла.

Примеры реального использования

• Котельная для промышленного цеха: замена устаревшей газовой секции на дизельную горелку Ecoflam MAX 20 при необходимости автономного запуска и резервного питания.
• Теплогенераторы на предприятиях пищевой промышленности — стабильный подогрев технологических сред при ограничениях по пространству.
• Системы отопления складов и ангаров — эффективный нагрев больших объемов воздуха при невысокой стоимости монтажа.
• Резервные и сезонные котельные в удалённой инфраструктуре — за счёт простоты обслуживания и наличия фильтра в комплекте.

Обслуживание и эксплуатация

Для надежной работы и соблюдения гарантийных условий рекомендуется следовать регламенту:

• Ежедневная визуальная проверка корпуса, соединений и уровня топлива.
• Профилактическая чистка фильтра и проверка шестерёнчатого насоса каждые 500–1000 моточасов в зависимости от качества топлива.
• Проверка и при необходимости регулировка воздушной заслонки и глубины установки сопла при пусконаладочных работах.
• Контроль противодавления в топке и обеспечение вентиляции котельного помещения (температурный диапазон эксплуатации −10…+60 °C).
• Использование топлива с вязкостью, соответствующей рекомендациям производителя (см. паспорт изделия), и проведение сезонной консервации при длительном простое.

Для каких котлов подходит

• Чугунные и стальные водогрейные котлы промышленной и коммерческой серии.
• Теплогенераторы и отопительные агрегаты с возможностью монтажа удлиненного сопла.
• Котельные с умеренным противодавлением в топке (до 3.6 мбар).
• Переоборудование существующих горелочных устройств в системах резервного или основного отопления.

FAQ — часто задаваемые вопросы

Можно ли устанавливать горелку на котлы малого и среднего класса?

Да. Диапазон мощности позволяет использовать модель для котлов и теплогенераторов до 189,6 кВт. Важно подобрать правильную глубину установки сопла и обеспечить соответствующую горелочную камеру.

Какой класс защиты у корпуса и что это означает для эксплуатации?

Класс IP40 — защита от крупных твердых частиц и отсутствие защиты от воды. Нельзя эксплуатировать в условиях повышенной влажности и попадания струй воды.

Какая требуемая вентиляция для котельной?

Достаточная приточно-вытяжная вентиляция для безопасного сгорания дизельного топлива, контроль за отводом продуктов сгорания и соблюдение местных нормативов.

Какова потребляемая электрическая мощность?

Номинально горелка потребляет до 450 Вт, электродвигатель — 200 Вт.

Какие регулярные запчасти рекомендуется держать на складе?

Фильтрующие элементы, уплотнения, комплект форсунки/сопла, ремкомплект насоса и набор электрических предохранителей/модулей управления.

Заключение и покупка

Дизельная горелка Ecoflam MAX 20 TW TL — сбалансированное техническое решение для промышленного и коммерческого теплоснабжения: высокая надёжность, простота обслуживания и возможность интеграции в существующие котельные установки. Для быстрого подбора комплектации, наличия и условий поставки обращайтесь к специалистам компании Промэлектроника: sales@prom-elec.com. Наши инженеры помогут с выбором горелки, подготовкой монтажной схемы и сервисного обслуживания.
