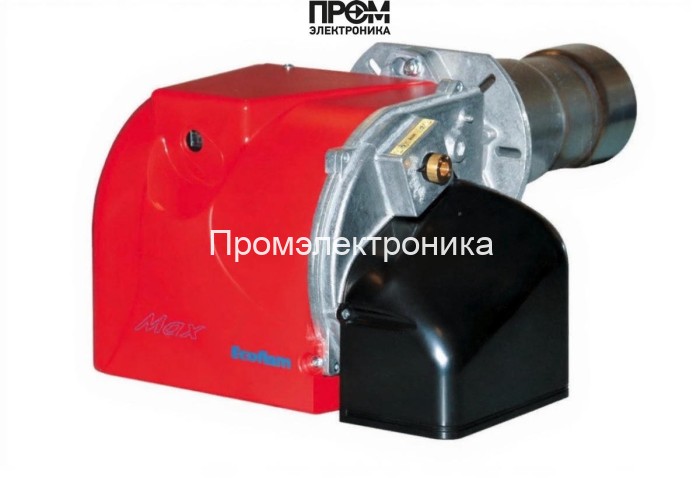

Дизельная горелка Ecoflam MAX 20 TL HT CV TW

Дизельная горелка Ecoflam MAX 20 TL HT CV TW — техническое описание и конструктивные элементы

Предлагаемая горелка Ecoflam MAX 20 TL HT CV TW — промышленный модуль для котлов средней мощности (86.4–237 кВт), разработанный для стабильной работы на дизельном топливе при противодавлении в камере сгорания до 3.6 мбар. Описание составлено в техническом стиле с акцентом на конструкционные узлы, эксплуатационные параметры и требования по обслуживанию, что обеспечивает легко считываемую информацию для инженеров и сервисных специалистов.

Ключевые параметры

• Мощность: 86.4–237 кВт; расход топлива: 7.3–20 кг/ч;
• Питание: 220 В; потребляемая мощность 450 Вт; электродвигатель 200 Вт;
• Длина пламенной трубы: 260 мм (удлинённая); противодавление: 0–3.6 мбар;
• Класс защиты: IP40; уровень шума: 70 дБ; рабочая температура: −10…+60 °C;
• Вес и габариты: 11.8 кг; 53.6×39.2×26.3 см.

Составные части горелки (основные узлы)

• Топливный насос — обеспечивает стабильную подачу дизтоплива, поддерживает требуемое давление на форсунках и совместим с системами фильтрации топлива;
• Форсунки — распыляют топливо в камеру сгорания с заданной степенью распыления для равномерного горения и минимизации эмиссий;
• Датчик пламени — оптический/ионный контроль наличия стабильного факела; интегрирован в систему безопасности для немедленной остановки при погасании;
• Топочный автомат — управляющий блок автоматизации розжига, контроля параметров горения и последовательности безопасного запуска/остановки;
• Трансформатор розжига — генератор высокого напряжения для образования искры на электродаx при пуске горелки;
• Электроды — обеспечивают надёжный розжиг и контроль начальной стадии горения, изготавливаются из жаропрочных сплавов;
• Реле давления — следит за давлением топлива/воздуха, формирует защитные блокировки при отклонениях от допустимых значений;
• Сервопривод (серво) — управляет воздушным клапаном и положением заслонок для оптимизации воздушно-топливной смеси;
• Клапан подачи топлива — электромагнитный/моторный запирающий элемент, предотвращающий самопроизвольную подачу топлива во время остановки.

Функциональные особенности и эксплуатация

• Модульная конструкция — облегчает доступ к топливному насосу, форсункам и электронике для оперативного обслуживания;
• Программы безопасности — датчик пламени и реле давления интегрированы в топочный автомат, обеспечивая автоматическую остановку при аварийных ситуациях;
• Точная подстройка горения — сервопривод в сочетании с трансформатором розжига и электронным управлением обеспечивает стабильный розжиг и поддержание оптимального КПД при переменных нагрузках;
• Рекомендации по ТО — регулярная проверка форсунок, очистка фильтров, контроль состояния электродов и тестирование реле давления не реже одного раза в 3–6 месяцев в зависимости от нагрузки и качества топлива.

Ecoflam MAX 20 TL HT CV TW — решение для промышленных и коммунальных котельных, где требуется надёжный дизельный модуль с возможностью работы при повышенном противодавлении и простотой сервисного обслуживания. Техническая компоновка узлов обеспечивает долговечность, безопасность и высокую топливную эффективность при реальной эксплуатации.
