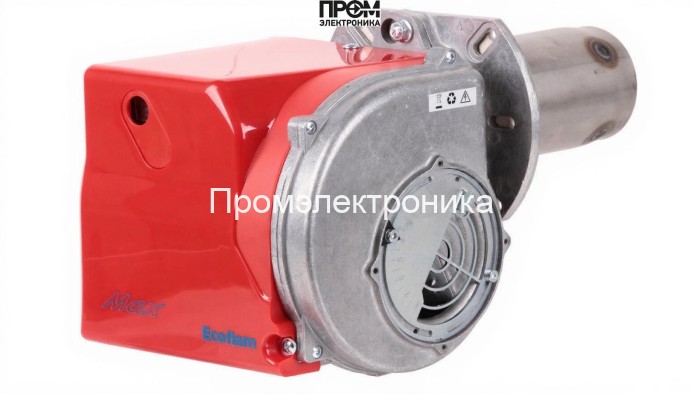

Дизельная горелка Ecoflam MAX 12 TL HT TW CV

Дизельная горелка Ecoflam MAX 12 TL HT TW CV — техническое описание и рабочие характеристики

Ecoflam MAX 12 TL HT TW CV — промышленная одноступенчатая дизельная горелка моноблочной компоновки, спроектированная для стабильной работы в диапазоне 60–130 кВт при повышенных температурах и противодавлении. Модель комплектуется удлинённой пламенной трубой 165 мм и электронным модулем управления Thermowatt с режимом непрерывной вентиляции (CV), что обеспечивает надежное воспламенение и автоматизированную защиту при эксплуатации на котлах и теплогенераторах.

Ключевые характеристики

• Мощность: 60–130 кВт
• Расход топлива: 5.1–11 кг/ч
• Питание: 220 В, потребляемая мощность 400 Вт; электродвигатель 130 Вт
• Противодавление: 0–3.6 мбар
• Длина пламенной трубы: 165 мм (удлинённая)
• Класс защиты: IP40; уровень шума: 65 дБ
• Габариты/вес: 38.4×31.7×20.9 см / 10 кг

Конструкция и основные узлы

• Топливный насос — подаёт дизель с заданным давлением, обеспечивает стабильную подачу при изменении нагрузки и минимизирует пульсации потока.
• Форсунки — обеспечивают тонкораспылённое распыление топлива; конструкция форсунок адаптирована под диапазон рабочего давления и вязкость топлива.
• Трансформатор розжига — генерирует импульс высокого напряжения для стабильного образования искры при подаче топлива в камеру.
• Электроды — расположены в огневой голове, контролируют место и качество искрообразования; снабжены защитой от нагарообразования.
• Датчик пламени — оптический/ионный датчик обеспечивает мониторинг горения и выключение при отсутствии пламени для безопасности.
• Топочный автомат (блок управления Thermowatt) — контролирует последовательность включения, защитные интервалы, режим CV и диагностирует неисправности.
• Реле давления — контролирует давление воздуха/топлива, предотвращая работу в условиях недопустимого противодавления.
• Сервопривод — управляет положением заслонок и дозированием воздуха/топлива при настройке огневой головы и оптимизации смеси.
• Клапан (соленоидный/шаровый) — обеспечивает аварийное перекрытие подачи топлива при срабатывании защитных схем.

Преимущества и эксплуатация

• Высокая технологическая совместимость с котлами 60–130 кВт; гибкая регулировка глубины установки огневой головы.
• Устойчивое горение при повышенном противодавлении благодаря энергичному вентилятору и корректировкам сервопривода.
• Простая диагностика и обслуживание: доступ через шарнирный фланец, модульная замена форсунок, насоса и трансформатора.
• Рекомендации по обслуживанию: проверка форсунок и электродов каждые 6–12 месяцев, контроль состояния насоса и реле давления, тестирование датчика пламени и блока Thermowatt.

Ecoflam MAX 12 TL HT TW CV — решение для объектов, требующих надежного, экономичного и безопасного сжигания дизельного топлива при повышенных температурных и давленческих условиях.
