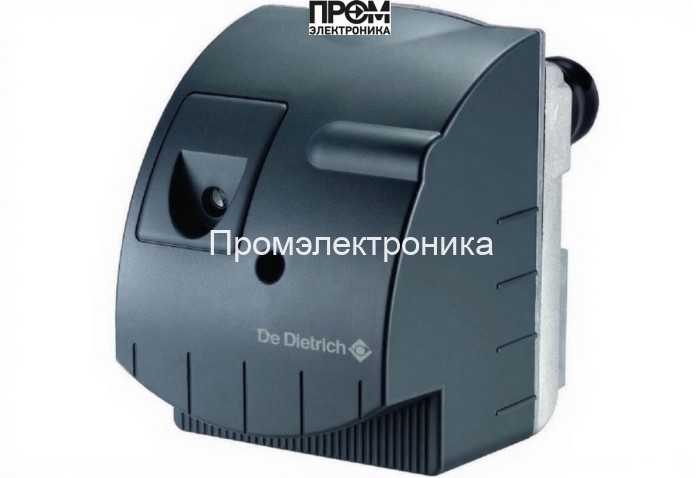

Дизельная горелка De Dietrich M100/2N — техническое описание и конструктивные узлы

De Dietrich M100/2N — одноступенчатая дизельная горелка для стационарных котлов мощностью 30–49 кВт. Модель ориентирована на надежную длительную эксплуатацию при ограниченных габаритах и минимальном вмешательстве в конструкцию котла. Описание составлено в техническом стиле с акцентом на ключевые узлы, их функции и требования к обслуживанию в современных условиях энергоэффективности 2026 года.

Краткая характеристика

• Мощность: 30–49 кВт (одноступенчатая)
• Расход топлива: 2.5–4.1 кг/ч
• Электропитание: 220 В; потребляемая мощность: 240 Вт
• Уровень шума: 65 дБ; масса: 12 кг; габариты: 31.5×25.9×33.4 см

Конструкция и составные элементы

Горелка выполнена в модульном моноблоке, где каждый узел отвечает за устойчивость горения, безопасность и точность подачи топлива. Ниже перечислены основные детали, их назначение и эксплуатационные особенности:

• Топливный насос — шестеренчатый самовсасывающий насос с фильтром и регулятором давления, обеспечивает стабильную подачу дизтоплива и защиту от загрязнений.
• Датчик пламени — фото- или ионизационный датчик контроля факела для мгновенной остановки при пропадании горения.
• Топочный автомат — электронный контроллер с алгоритмом розжига и защитными таймерами, реализующий логику пуска/остановки и аварийной защиты.
• Трансформатор розжига — генератор высокого напряжения для формирования искрового разряда при старте.
• Реле давления — контролирует давление в топливной магистрали, отключая подачу при утечке или падении давления ниже допустимого.
• Форсунки — распыляют топливо, формируя оптимальную топливно-воздушную смесь; выбор и регулярная очистка сопел критичны для КПД и выбросов.
• Сервопривод — механический исполнитель для регулирования воздушной заслонки и подачи топлива при настройке горелки.
• Клапан — электромагнитные запорные устройства, обеспечивающие мгновенное перекрытие подачи топлива при аварии.
• Электроды — элементы розжига и контроля пламени, требующие своевременной проверки зазоров и изоляции.

Эксплуатация и обслуживание

• Плановое обслуживание: очистка форсунок и замена фильтров — не реже одного раза в сезон или по факту загрязнения.
• Проверка датчика пламени, реле давления и трансформатора розжига при каждом пуске.
• Контроль вибрации и герметичности топливных соединений; замена изношенных электродов и уплотнений.

De Dietrich M100/2N сочетает компактность и технологичность, обеспечивая стабильный нагрев с экономичным расходом топлива и возможностью интеграции в современные системы управления и мониторинга. При установке и настройке соблюдать требования производителя и привлекать сертифицированного специалиста.
