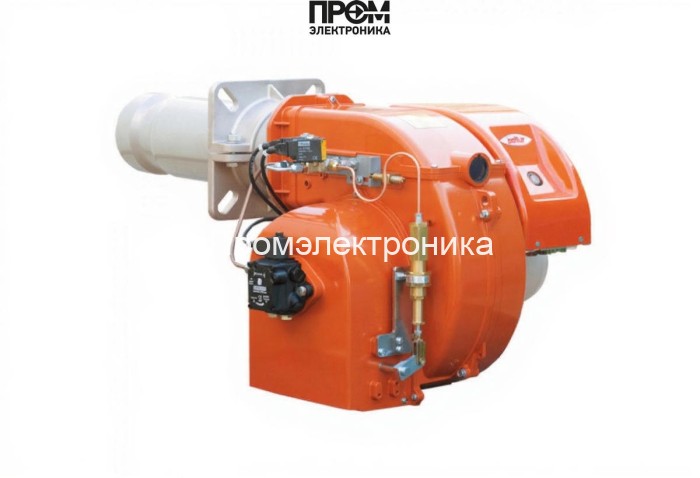

Дизельная горелка Baltur TBL 45 P DACA

Дизельная горелка Baltur TBL 45 P DACA — техническое описание и ключевые характеристики

Данная модульная двухступенчатая дизельная горелка разработана для промышленного и коммерческого применения с диапазоном мощности 160–450 кВт. Решение ориентировано на надёжную эксплуатацию в составе водогрейных и паровых котлов средней мощности, обеспечивает соответствие требованиям EN 267 (класс II) и совместимость с блоками автоматики EN 230. В конструкции акцент сделан на сервисопригодность, безопасности запуска и закрытии воздушной заслонки при остановке.

Общее устройство и материалы

• Корпус — литой алюминиевый блок для жёсткой установки и защиты внутренних узлов от механических воздействий;
• Головка сгорания с форсункой и отражателем рассчитана на стабильный факел длиной 350 мм;
• Электродвигатель и вентилятор обеспечивают заданный расход воздуха и необходимое избыточное давление;
• Класс защиты IP40; масса 34 кг, габариты 97×57×48 см — компактная интеграция в стандартные камеры сгорания.

Критические компоненты (состав горелки)

• Топливный насос — обеспечивает стабильную подачу дизтоплива и давление в системе форсунок, допускает работу в диапазоне расхода 13.5–37.9 кг/ч;
• Форсунки — комплектуемые сменные сопла для точной распылительной характеристики топлива и оптимизации смеси;
• Трансформатор розжига — высоковольтный блок для инициирования искрового разряда на электродах;
• Электроды — расположены в зоне распыла, обеспечивают стабильный искровой разряд для надёжного розжига;
• Датчик пламени — фотодетектор/фоторезистор контроля факела с быстрым реагированием на затухание;
• Топочный автомат — управляющий блок последовательности пуска/остановки и контроля безопасности;
• Реле давления — контролирует противодавление в дымовом тракте и предотвращает работу при выходе параметров за допуск;
• Сервопривод воздушной заслонки — прецизионное позиционирование заслонки, автоматическое закрытие при аварийной остановке;
• Клапан топливный (электромагнитный) — аварийное перекрытие подачи топлива при отказе автоматики.

Эксплуатация, регулировка и обслуживание

• Монтаж — под фланец с возможностью сдвига для точной центровки пламенной трубы 350 мм;
• Пуско-наладка — рекомендуется настройка в составе котлотурбинного узла с измерением дымовых газов для оптимального коэффициента избытка воздуха;
• Техническое обслуживание — замена форсунок и проверка датчика пламени ежегодно; ежемесячная проверка фильтров и визуальный контроль узла распыления;
• Безопасность — топочный автомат и реле давления исключают непрерывную подачу топлива при отсутствии стабильного факела.

Baltur TBL 45 P DACA подходит для модернизации котлов 160–450 кВт, обеспечивает экономию топлива за счёт двухступенчатой работы и упрощённого сервиса за счёт съёмного узла распыления и стандартизированных форсунок. Для точного подбора и сертифицированного ввода в эксплуатацию рекомендуем пуско-наладку специалистами с поверкой датчиков пламени, калибровкой сервопривода и проверкой трансформатора розжига.
