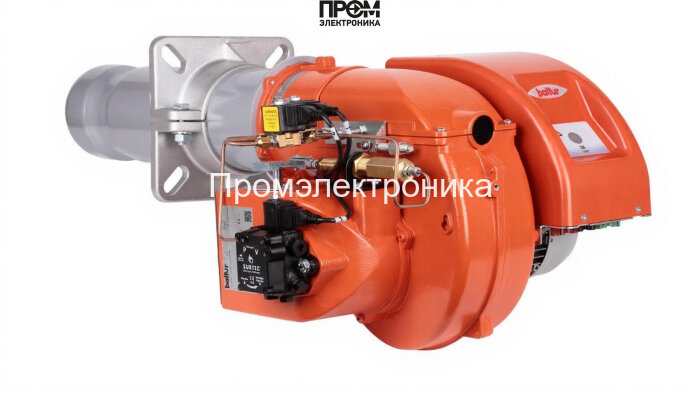

Дизельная горелка Baltur TBL 35P — техническое описание

Дизельная горелка Baltur TBL 35P (арт. 35690010) — двухступенчатое теплогенерирующее устройство для котлов небольшой и средней мощности. Разработана компанией Baltur (Италия) для прерывистого и периодического режима работы, обеспечивает стабильное горение, низкие выбросы и удобство обслуживания. Приобретается у официальных поставщиков, например, у компании Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: от 170 до 370 кВт
• Исполнение: двухступенчатая
• Длина пламенной трубы: 350 мм
• Электропитание: 220 В
• Расход топлива: 14.3 - 31.2 кг/ч
• Электродвигатель: 370 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 74.1 дБ
• Противодавление: от 0 до 4.4 мбар
• Вес: 24.5 кг
• Габариты: 79.5 × 46 × 36.5 см
• Рабочая температура: от -15 до +40 °C
• Комплектация: с головой сгорания (форсунка Danfoss, фланец, теплоизоляц. прокладка, болты, гибкие шланги, штекеры)

Конструкция и состав горелки

Конструкция Baltur TBL 35P выполнена с упором на модульность и удобство сервисного доступа. Основные узлы:

• огневая голова из нержавеющей жаропрочной стали (поставка в комплекте);
• форсунка механического распыла (Danfoss) и топливная магистраль с насосом для одно- или двухтрубного подключения;
• встроенный вентилятор с электродвигателем 370 Вт для подачи воздуха в топку;
• гидравлический привод и шарнирный механизм с двойным открытием для доступа к огневой голове;
• блок смешивания воздуха и топлива, допускающий демонтаж без полного снятия горелки с котла;
• электронный модуль управления (топочный автомат LMO 44), индикаторы состояния и коды ошибок;
• фоторезистивный датчик контроля пламени и элементы безопасности.

Преимущества

• эффективность работы в диапазоне 170–370 кВт при минимальных энергетических потерях;
• низкий уровень выбросов (2 класс по NOx и CO), соответствие экологическим требованиям;
• модульная конструкция для быстрого обслуживания и замены узлов;
• возможность адаптации к конструктивным особенностям котла за счёт подвижного фланца;
• устойчивое горение при противодавлении камеры 0–4.4 мбар;
• компактность (24.5 кг, габариты 79.5×46×36.5 см) и простая интеграция в котельную.

Обслуживание и эксплуатация

Рекомендации по эксплуатации Baltur TBL 35P направлены на поддержание рабочего ресурса и безопасности:

• температурный режим эксплуатации: от −15 до +40 °C;
• ежесуточная самодиагностика (рекомендовано следить за кодами ошибок в модуле управления);
• регламентные проверки: состояние форсунки и фильтра топлива — каждые 1–3 месяца в зависимости от качества топлива;
• проверка и очистка огневой головы, датчика пламени и дымовой трассы — не реже одного раза в сезон;
• контроль давления подачи топлива (заводская настройка 12 бар, рабочий диапазон 10–15 бар);
• при техническом обслуживании удобно демонтируется блок смешивания без снятия горелки с котла.

За квалифицированной установкой и сервисом обращайтесь к специалистам: Промэлектроника, sales@prom-elec.com.

Примеры реального использования

• центральные теплоснабжающие пункты в частных коттеджных посёлках — стабильная подача тепла при переменных нагрузках;
• малые промышленные участки и мастерские — нагрев технологических емкостей и поддержание температурных режимов;
• резервные и аварийные котельные, где важна быстрая пуско-остановочная способность;
• агропромышленные комплексы для обогрева теплиц и сушильных камер.

Для каких котлов подходит

• стальные водогрейные котлы мощностью до 370 кВт;
• низко- и среднетемпературные паровые котлы с допустимым противодавлением до 4.4 мбар;
• теплогенераторы и коммерческие котельные в зданиях промышленного и гражданского назначения;
• совместима с котлами, имеющими фланцевое подключение и возможность адаптации под подвижный фланец.

FAQ

• Можно ли использовать горелку при −10 °C? Да, модель рассчитана на рабочую температуру от −15 °C до +40 °C, при отрицательных температурах рекомендуется утепление топочной зоны и поддержание температуры топлива.
• Какий расход топлива при номинальной мощности? Расход варьируется от 14.3 до 31.2 кг/ч в зависимости от мощности и режима работы.
• Требуется ли специальное электронное управление? Горелка комплектуется автоматикой LMO 44, обеспечивающей пуск, контроль и защиту. Дополнительные интеграции возможны через модульные интерфейсы.
• Можно ли подключить к двухтрубной системе топлива? Да, в комплект входит насос и настройка для одно- и двухтрубного подключения.
• Как часто менять форсунку? Периодичность зависит от качества топлива; типичный интервал — сезонно или при ухудшении характеристик распыла.

Baltur TBL 35P — решение для объектов, где важны надежность, простота обслуживания и экологические показатели. Для консультации по подбору и поставке оборудования обращайтесь к официальному представителю: Промэлектроника, sales@prom-elec.com.
