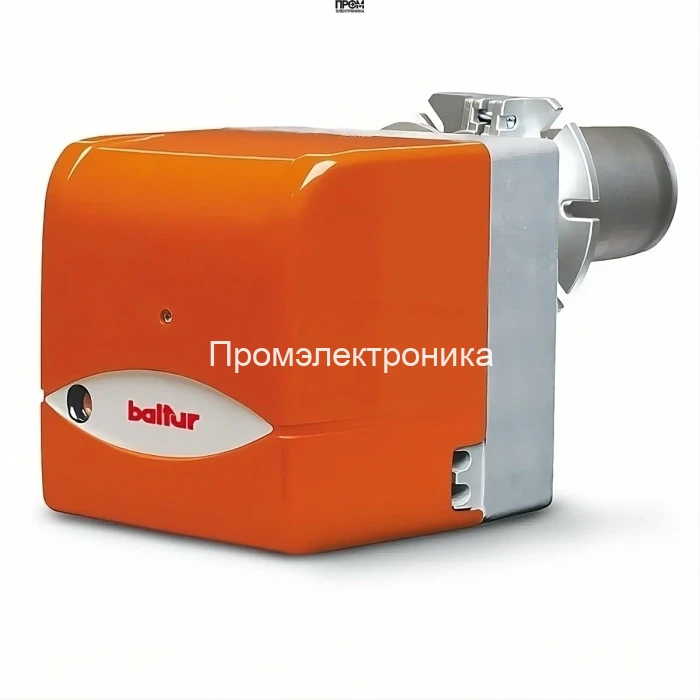

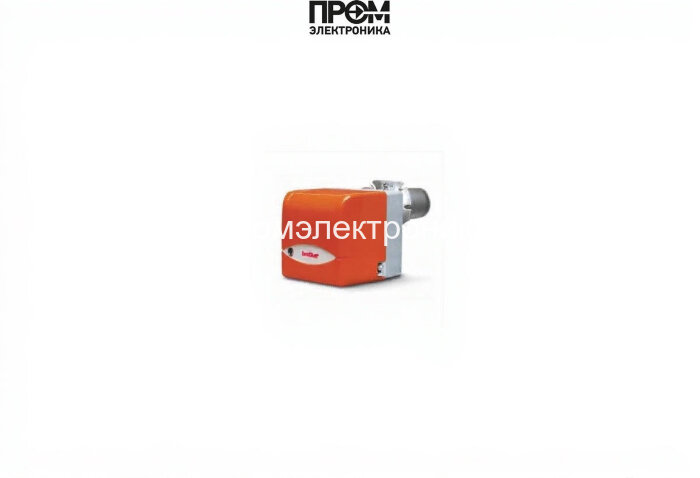

Дизельная горелка Baltur BTL 3

Дизельная горелка Baltur BTL 3 (арт. 35450010) — техническое описание и рекомендации по применению

Данная техническая справка описывает конструктивные элементы, характеристики, эксплуатационные условия и области применения дизельной горелки Baltur BTL 3. Информация подготовлена для инженеров, монтажников и ответственных за эксплуатацию энергетического и отопительного оборудования.

Ключевые технические характеристики

• Бренд: Baltur (Страна бренда: Италия)
• Артикул: 35450010
• Вид топлива: дизельная (светлые нефтепродукты, вязкость до 1,5°E при 20°C)
• Номинальная тепловая мощность: 17.8–42.7 кВт
• Расход топлива: 1.4–3.6 кг/ч
• Исполнение: одноступенчатая
• Длина пламенной трубы: 90 мм (опционально удлинённая труба)
• Электропитание: 220 В
• Электродвигатель: 90 Вт; потребляемая электрическая мощность: 140 Вт
• Противодавление в топке: от 0 до 1 мбар
• Класс пылевлагозащиты: IP40
• Уровень шума: 62 дБ (со звукоизоляционным кожухом)
• Вес: 9 кг; габариты: 33×25×24.2 см
• Комплектация: с головой сгорания; фильтр, гибкие шланги, форсунка, фланец, уплотнитель, крепёж

Конструкция и состав горелки

• Корпус и каркас — жёсткая металлоконструкция, обеспечивает монтажный упор и защиту внутренних узлов.
• Электродвигатель 220 В (90 Вт) — приводит в движение шестеренчатый насос и привод вентилятора.
• Шестеренчатый насос с регулировкой давления и запорными клапанами — дозирует подачу топлива, обеспечивает стабильность распыла.
• Форсунка (распылитель высокого давления) — формирует факел, обеспечивает эффективное и полное сгорание топлива.
• Пламенная труба (стандартная 90 мм, опция — удлинённая) — направляет факел в топку, гасит обратное пламя.
• Центробежный вентилятор повышенного давления — гарантирует подачу воздуха при повышенном сопротивлении дымохода.
• Воздухозаборник с воздушной заслонкой — ручная регулировка расхода воздуха, автоматическое закрытие при остановке.
• Топочный автомат (стандарты EN230) и фоторезистивный датчик пламени — контроль и безопасность горения.
• Элементы монтажа и обслуживания: фланец, уплотнитель, крепёж, звукоизоляционный кожух, 7‑контактный штекер для электроподключения.

Преимущества и эксплуатационные особенности

• Широкий диапазон мощности (17.8–42.7 кВт) — подходит для котельных малой и средней мощности.
• Надёжность и простота настройки — минимальное время ввода в эксплуатацию и наладки.
• Низкий уровень шума (62 дБ) — комфорт при установке в модульных котельных и коммерческих помещениях.
• Устойчивое горение при противодавлении до 1 мбар — применимо в конфигурациях с повышенным аэродинамическим сопротивлением.
• Доступность узла распыливания без демонтажа всей горелки — упрощённое сервисное обслуживание.
• Электрозащита IP40 — защита от пыли и брызг в условиях котельной.

Примеры реального использования

• Бытовая и коммерческая отопительная система площадью до 1000 м² — обеспечение стабильной подачи тепла при сезонных нагрузках.
• Малые производственные участки и тепловые пункты — поддержание технологической температуры в процессах подсушки и предварительного подогрева.
• Резервные и пиковые котлы на АЗС и складах — работа в режиме быстрого пуска и остановки с сохранением накопленного тепла благодаря заслонке.

Обслуживание и эксплуатация

• Профилактический осмотр: ежемесячная проверка состояния форсунки, фильтра и шлангов.
• Раз в сезон: чистка пламенной трубы, проверка электрических соединений и состояния шумозащитного кожуха.
• Ремонтные операции: замена форсунки и фильтра — не требует демонтажа горелки с котла.
• Рекомендации по топливу: использовать светлые нефтепродукты с вязкостью ≤ 1,5°E при 20°C; при сомнениях — применять фильтрацию топлива.
• Электропитание и заземление: обеспечить стабильное 220 В и надёжное заземление согласно ПУЭ.

Совместимость с котлами

• Подходит для атмосферных и низкотемпературных водогрейных котлов, рассчитанных на внешние горелочные устройства в диапазоне мощности 17–43 кВт.
• Может эксплуатироваться на паровых котлах малой мощности при соблюдении требований производителя котла по противодавлению и длине факела.
• Не рекомендована для котлов без фасонного фланца под монтаж горелки или для камер с повышенной коррозионной агрессией без дополнительной защиты.

FAQ — часто задаваемые вопросы

• Можно ли использовать биодизель? — Допускается при условии соответствия вязкостных характеристик и рекомендаций по фильтрации; предварительно проконсультируйтесь с поставщиком топлива.
• Требуется ли специальная автоматика? — Горелка комплектуется топочным автоматом по EN230; для интеграции с котловым контроллером возможна дополнительная логика управления.
• Какова гарантия на узлы распыла? — Гарантийные обязательства зависят от условий поставщика и Правил эксплуатации; при покупке у проверенного дилера предоставляются сервисные условия.
• Можно ли увеличить длину пламенной трубы? — Да, доступна опция удлинения пламенной трубы; выбор длины согласовывается с параметрами котла и зазорами в топке.

Для покупки и профессиональной консультации по подбору, комплектации и сервису рекомендуем обращаться в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать оптимальную конфигурацию для вашей котельной и организовать доставку и пусконаладочные работы.

Примечание: технические параметры указаны на основании заводских данных. Перед монтажом и эксплуатацией изучите паспорт изделия и соблюдайте требования по безопасности и местным нормативам.
