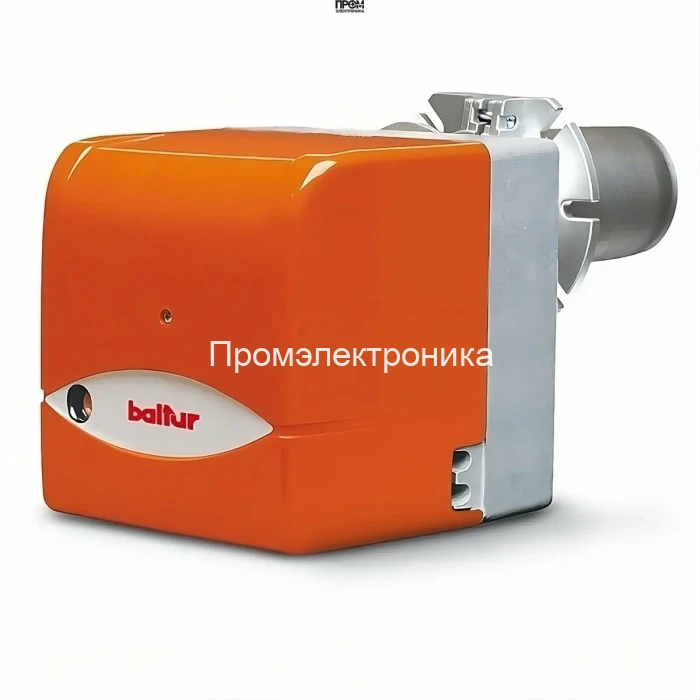

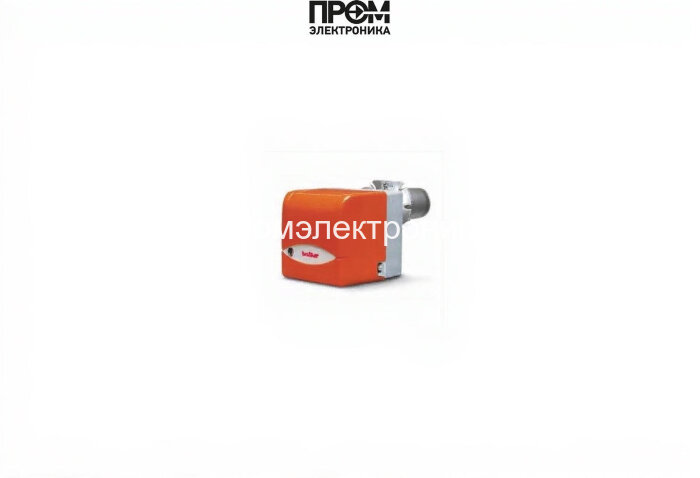

Дизельная горелка Baltur BTL 14 P

Дизельная горелка Baltur BTL 14 P — техническое описание и конструктивные элементы

Представленная дизельная горелка Baltur BTL 14 P разработана как модульное решение для промышленных и коммунально-бытовых тепловых установок. Устройство спроектировано для стабильной работы в диапазоне мощности 83–166 кВт при расходе топлива 7–14 кг/ч и противодавлении 0–4.5 мбар. Конструкция ориентирована на долговременную эксплуатацию, простоту обслуживания и интеграцию в современные системы управления по стандартам 2026 года.

Основные узлы и детали горелки

• Топливный насос — дозирующий агрегат с точной подачей топлива, обеспечивающий стабильность смесеобразования при двухступенчатом режиме.
• Датчик пламени — фотоэлемент/фоторезистивный модуль контроля присутствия пламени, обеспечивающий безопасность и своевременное отключение при пропадании горения.
• Топочный автомат — встроенная система управления по стандарту EN 230 с алгоритмами розжига, контроля и сигнализации неисправностей.
• Трансформатор розжига — высоковольтный блок для генерации искры, совместимый с рабочими электродами и обеспечивающий стабильный старт в любых условиях.
• Реле давления — контролирует уровни топлива и противодавление; в схеме отвечает за переход между ступенями и защиту от перегрузок.
• Форсунки — прецизионные распылители для оптимального распыла дизельного топлива, адаптированные к вязкости до 1,5°E/20°C.
• Сервопривод — исполнительный механизм для регулирования заслонки и подачи воздуха, поддерживает баланс воздух/топливо на заданной мощности.
• Клапан — запорно-регулирующие элементы топливной магистрали для безопасного перекрытия подачи и предотвращения утечек.
• Электроды — парная система поджига и ионизации пламени для контроля розжига и автоматического мониторинга состояния горения.

Технические преимущества и эксплуатация

• Двухступенчатая схема работы обеспечивает экономичную эксплуатацию — снижение расхода при частичных нагрузках и оперативный выход на максимальную мощность при пиковых потребностях.
• Корпус и компоненты рассчитаны на эксплуатацию при электропитании 220 В, электродвигатель 185 Вт, класс защиты IP40.
• Простая интеграция с котельным оборудованием благодаря сдвижному фланцу и пламенной трубе длиной 250 мм.
• Сервисная доступность основных узлов (форсунка, насос, датчик пламени, трансформатор) упрощает регламентные работы и снижает время простоя.

Рекомендации по обслуживанию

• Регулярная проверка состояния форсунки и чистота фильтров — минимум ежемесячно;
• Контроль работоспособности датчика пламени и трансформатора розжига при каждом техническом обслуживании;
• Проверка реле давления и герметичности клапанов каждые 6–12 месяцев;
• Своевременная замена электродов и сервопривода при признаках износа.

Baltur BTL 14 P — решение для проектов, где важны точность дозирования топлива, надежность автоматики и минимальные эксплуатационные расходы. Конструктивно оптимизирована для интеграции в современные котельные комплексы, обеспечивая безопасность и эффективное горение при любых рабочих режимах.
