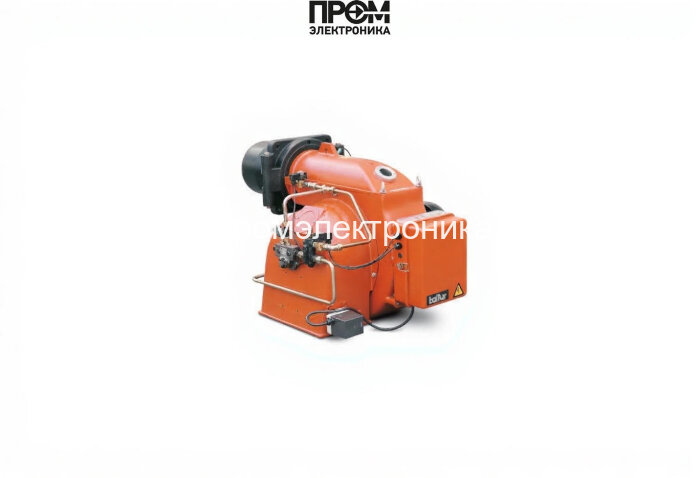

Дизельная горелка Baltur BT 250 DSG 4T Hinged — техническое описание и состав узлов

Данная техническая спецификация описывает промышленную дизельную горелку Baltur BT 250 DSG 4T Hinged, предназначенную для надежной эксплуатации в котельных средних и больших мощностей. Горелка спроектирована для стабильной работы на жидком топливе с повышенной долговечностью компонентов и удобством обслуживания в полевых условиях. Конструкция соответствует требованиям EN230 и ориентирована на энергоэффективность и безопасность по стандартам 2026 года.

Основные параметры

• Вид топлива: дизельное топливо (возможна адаптация под биодизель).
• Диапазон мощности: 873–3186 кВт (двухступенчатое регулирование).
• Длина пламенной трубы: 560 мм.
• Электропитание: 380 В, электродвигатель 7,5 кВт, потребляемая мощность до 10 кВт.
• Класс защиты: IP40; вес 225 кг; габариты 122×91.5×76 см.

Ключевые узлы и состав горелки

Конструктивно горелка включает модульные элементы, обеспечивающие простоту замены и обслуживание. В состав входят:

• топливный насос — шестеренчатый агрегат с регулировкой подачи и запорными клапанами для стабильного давления;
• датчик пламени — оптический / фоторезистивный модуль контроля присутствия факела;
• топочный автомат — контроллер розжига и последовательности ступеней горения (EN230);
• трансформатор розжига — высоковольтный блок для формирования искры на электродаx;
• реле давления — контроль превышения/понижения давления топлива в системе;
• форсунки — съемные распылительные элементы с возможностью замены без демонтажа горелки;
• сервопривод — механизм регулировки расхода воздуха и перехода между ступенями;
• клапан (запорный/обратный) — обеспечивает герметичность и безопасное отключение подачи топлива;
• электроды — искровые элементы розжига и ионизационного контроля пламени.

Функции и эксплуатационные особенности

• Модульная архитектура ускоряет техобслуживание: узел распыления и форсунки доступны для обслуживания без демонтажа.
• Автоматика розжига и контроль пламени повышают безопасность и минимизируют простои.
• Системы регулировки воздуха и топлива (сервопривод + насос + клапаны) обеспечивают стабильное соотношение для оптимального сгорания и снижения выбросов.
• Интеграция трансформатора розжига и электродов гарантирует надежный поджиг в условиях противодавления до 14 мбар.

Рекомендации по обслуживанию

• регулярная проверка форсунок и фильтра топлива — поддержание качества распыления;
• контроль и калибровка реле давления и топливного насоса для сохранения заданного расхода;
• проверка работоспособности датчика пламени и трансформатора розжига перед пуском;
• осмотр сервопривода и механизмов клапанов для предотвращения заеданий.

Дизельная горелка Baltur BT 250 DSG 4T Hinged — решение для ответственных промышленных задач, где важны надежность, простота обслуживания и соответствие современным нормативам энергопотребления и безопасности.
