Delta Electronics VFD4A8MS21AFSAA

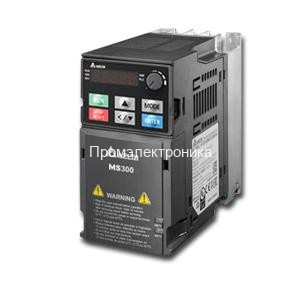

Преобразователь частоты Delta Electronics VFD4A8MS21AFSAA (MS300) 0.75 кВт, 1ф 230В

Delta Electronics VFD4A8MS21AFSAA представляет собой высокопроизводительный, компактный и надежный преобразователь частоты (ПЧ) стандартной серии MS300. Эта модель разработана для точного и эффективного управления скоростью и моментом как асинхронных (IM), так и синхронных (PM) двигателей мощностью до 0.75 кВт. Питание инвертора осуществляется от однофазной сети 230В, что делает его идеальным решением для объектов с ограниченной доступностью трехфазного питания.

Являясь официальным дилером Delta Electronics, компания Промэлектроника гарантирует подлинность оборудования, полную техническую поддержку и официальную гарантию на всю линейку продукции.

Этот частотный преобразователь сочетает в себе передовые технологии управления, богатый функционал и исключительную надежность, отвечая современным требованиям промышленной автоматизации.

Ключевые технические характеристики и параметры VFD4A8MS21AFSAA

Данная модель обладает сбалансированным набором характеристик, оптимизированным для широкого спектра промышленных задач.

• Модель: VFD4A8MS21AFSAA
• Серия: MS300
• Напряжение питания: 1 фаза 220-240В AC
• Номинальная мощность двигателя: 0.75 кВт (1 л.с.)
• Совместимость с двигателями: Асинхронные (IM) и синхронные с постоянными магнитами (SPM, IPM)
• Выходной ток (Номинальный):
  • Тяжелая нагрузка (HD - Heavy Duty): 4.8 А
  • Нормальная нагрузка (ND - Normal Duty): 5.0 А
• Перегрузочная способность:
  • Тяжелая нагрузка (HD): 150% от номинального тока в течение 60 секунд; 200% в течение 3 секунд.
  • Нормальная нагрузка (ND): 120% от номинального тока в течение 60 секунд; 150% в течение 3 секунд.
• Режимы управления: Векторное управление (SVC), V/f управление, управление моментом.
• Тормозной модуль: Встроенный, обеспечивает эффективное динамическое торможение при подключении внешнего резистора.
• Фильтр ЭМС: Встроенный (Класс A, C2), снижает уровень электромагнитных помех.
• Встроенный ПЛК: Есть, 2000 шагов, позволяет реализовывать локальные алгоритмы автоматизации без внешнего контроллера.
• Исполнение корпуса: IP00 / IP20 (в зависимости от установки).
• Охлаждение: Принудительное (вентилятор).
• Максимальная рабочая температура: +60 °C (со снижением характеристик).

Функциональные возможности и преимущества

Модель VFD4A8MS21AFSAA разработана с учетом принципов эффективности, гибкости и простоты эксплуатации.

Высокая производительность и точность управления

• Поддержка PM и IM двигателей: Универсальность привода позволяет использовать его в современных энергоэффективных системах с синхронными двигателями, а также для модернизации существующих систем с асинхронными двигателями.
• Высокий пусковой момент: Обеспечивает до 200% пускового момента на низких частотах (в режиме FOC+PG), что критично для запуска тяжелонагруженных механизмов.
• Работа с энкодером: Привод поддерживает установку опциональных плат для работы с различными типами энкодеров, что позволяет реализовать замкнутый контур управления скоростью или положением.
• Режим управления моментом: Позволяет прецизионно контролировать усилие на валу, что необходимо в намоточных и дозирующих установках.

Интеграция и коммуникации

• Встроенный Modbus RS485: Стандартный промышленный протокол для легкой интеграции в системы SCADA и АСУ ТП.
• Опциональные коммуникационные карты: Предусмотрена возможность расширения для поддержки протоколов Profibus, DeviceNet, Ethernet/IP, CANopen, EtherCAT, что обеспечивает совместимость практически с любой промышленной сетью.
• Встроенный ПЛК (PLC): Наличие программируемого логического контроллера позволяет создавать гибкие алгоритмы управления (например, каскадное управление, логические последовательности) непосредственно в приводе, снижая нагрузку на главный контроллер системы или полностью его исключая.

Удобство монтажа и эксплуатации

• Компактный дизайн: Габариты (ШхВхГ) 72 x 142 x 159 мм и возможность плотного монтажа "сторона-к-стороне" экономят ценное пространство в шкафу управления.
• Монтаж на DIN-рейку: Возможен (с использованием опционального крепления).
• Безвинтовые клеммы управления: Пружинные клеммы сигнальных цепей значительно ускоряют монтаж и повышают надежность соединений, исключая ослабление контакта из-за вибраций.
• USB-порт: Встроенный порт Micro-USB для быстрой настройки, параметризации и диагностики привода с помощью ПК и ПО VFD-Soft.
• Выносной пульт: Штатный пульт управления является съемным и может быть вынесен на расстояние до 5 метров для установки на дверь шкафа.

Надежность и безопасность

• Встроенный тормозной модуль: Экономит место и средства, так как не требует установки внешнего тормозного прерывателя для задач с рекуперативным торможением.
• Встроенный ЭМС-фильтр: Соответствует промышленным стандартам по электромагнитной совместимости, снижая затраты на внешние фильтрующие устройства.
• Защита STO (Safe Torque Off): Модель поддерживает функцию безопасного отключения момента (опционально), что упрощает сертификацию оборудования по стандартам безопасности.

Входы и выходы (I/O)

Привод VFD4A8MS21AFSAA оснащен достаточным набором входов/выходов для решения большинства стандартных задач автоматизации.

• Дискретные входы (DI): 7 (многофункциональные)
• Аналоговые входы (AI): 1 (конфигурируемый, напряжение/ток)
• Импульсный вход (Pulse Input): Есть (высокоскоростной, до 33 кГц), может использоваться для задания скорости или как вход обратной связи.
• Аналоговые выходы (AO): 1 (конфигурируемый, напряжение/ток)
• Транзисторные выходы (DO): 2 (многофункциональные)
• Импульсный выход (Pulse Output): Есть (высокоскоростной, до 33 кГц), для вывода информации о скорости или положении.
• Релейные выходы: 1 (перекидной контакт)

Области применения и примеры использования

Благодаря своей универсальности, VFD4A8MS21AFSAA эффективно применяется в различных отраслях промышленности, где требуется надежное управление электродвигателями 0.75 кВт.

Основные области применения:

• Станкостроение: Шпиндели малогабаритных токарных, фрезерных и сверлильных станков, приводы подач.
• Конвейерные системы: Управление ленточными, цепными и роликовыми конвейерами, в том-a числе с необходимостью плавного пуска и останова.
• Насосное и вентиляционное оборудование: Управление насосами подачи воды, дозирующими насосами, а также вытяжными и приточными вентиляторами (особенно в режиме нормальной нагрузки ND).
• Упаковочная и пищевая промышленность: Приводы упаковочных автоматов, этикетировочных машин, тестомесов, миксеров.
• Текстильная промышленность: Управление намоточными и перемоточными станками.

Примеры внедрения VFD4A8MS21AFSAA:

1. Пример 1: Привод подачи для токарного станка (OEM)
   • Задача: Обеспечить точное и плавное регулирование скорости подачи суппорта станка, управляемого по Modbus от ЧПУ. Требуется работа с высоким моментом на низких скоростях.
   • Решение: VFD4A8MS21AFSAA используется в режиме векторного управления (SVC). Встроенный Modbus RS485 подключается к контроллеру станка. Тяжелый режим (HD) обеспечивает необходимую перегрузочную способность при резке. Встроенный ПЛК используется для локальной обработки сигналов концевых выключателей, упрощая общую логику ЧПУ.
2. Пример 2: Малый ленточный конвейер на сортировочной линии
   • Задача: Управление скоростью конвейерной ленты для сортировки продукции. Требуется плавный пуск/останов для предотвращения падения продукции и возможность быстрой остановки при срабатывании датчика.
   • Решение: ПЧ VFD4A8MS21AFSAA работает в режиме V/f. Плавность пуска/останова настраивается S-кривыми. Встроенный тормозной модуль с подключенным резистором обеспечивает быструю остановку ленты по сигналу с дискретного входа от оптического датчика.
3. Пример 3: Вытяжной вентилятор в покрасочной камере
   • Задача: Регулирование производительности вентиляции в зависимости от режима работы камеры. Требуется экономия электроэнергии.
   • Решение: Привод работает в нормальном режиме (ND), который оптимизирован для вентиляторных нагрузок. Скорость задается аналоговым сигналом 4-20 мА от датчика давления или контроллера камеры. Использование ПЧ позволяет значительно снизить энергопотребление по сравнению с прямым пуском.

Промэлектроника – Ваш надежный партнер и официальный дилер

Выбирая VFD4A8MS21AFSAA в компании Промэлектроника, Вы получаете больше, чем просто оборудование. Как официальный дилер Delta Electronics, мы гарантируем:

• Экспертную поддержку: Наши инженеры обладают глубокими знаниями продукции Delta и готовы предоставить профессиональную консультацию по подбору оборудования, настройке и решению сложных технических задач.
• Подлинность продукции: 100% оригинальное оборудование с полной заводской гарантией.
• Оперативность: Поддержка складского запаса для обеспечения быстрой отгрузки.
• Комплексный подход: Мы предлагаем не только преобразователи частоты, но и сопутствующее оборудование – двигатели, панели оператора, контроллеры и датчики.

Для получения технической консультации, уточнения цен или оформления заказа, пожалуйста, свяжитесь с нашим отделом продаж.

Email для запросов: sales@prom-elec.com

Инвестируйте в надежность и эффективность Вашего производства с преобразователем частоты Delta MS300 VFD4A8MS21AFSAA.
