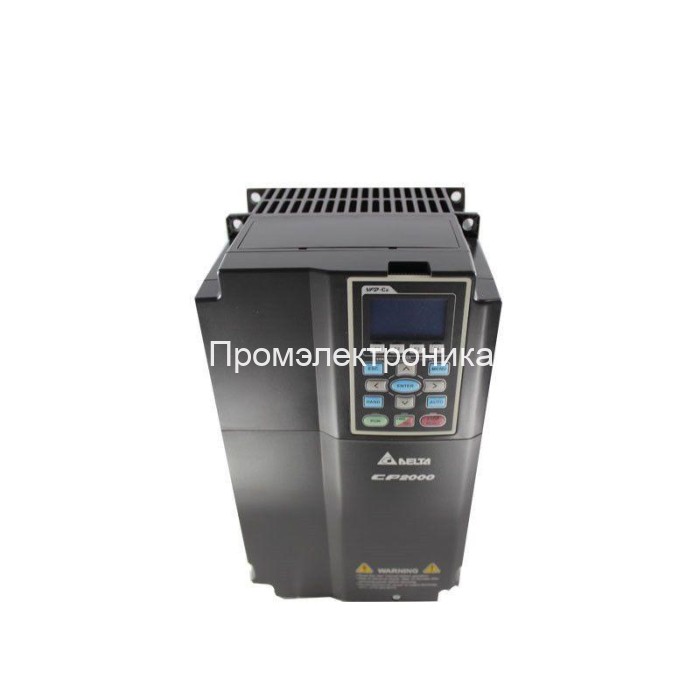

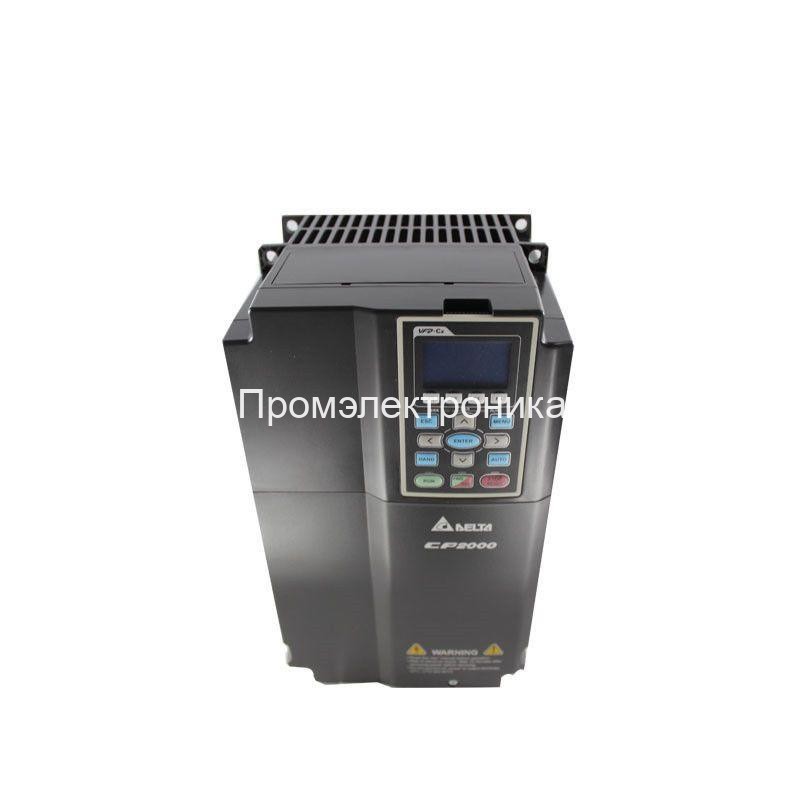

Delta Electronics VFD450CP43S-21
Delta Electronics VFD450CP43S-21
Delta Electronics VFD450CP43S-21
Delta Electronics VFD450CP43S-21
Артикул:VFD450CP43S-21
Характеристики
мощность
45 кВт
Все характеристики
Преобразователь частоты Delta Electronics VFD450CP43S-21 (45 кВт, 3ф, 400В) – идеальное решение для управления насосами и вентиляторами. Встроенный ПЛК, каскадное управление до 8 двигателей и ПИД-регулятор обеспечивают максимальную энергоэффективность и надежность для систем ОВК и водоснабжения.
Все описание
194 000
В наличии
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Техническое описание: Преобразователь частоты Delta Electronics VFD450CP43S-21

Общее описание и назначение

Преобразователь частоты Delta Electronics VFD450CP43S-21 из серии VFD-CP2000 представляет собой высокотехнологичное устройство, специально разработанное для эффективного управления трехфазными асинхронными и синхронными двигателями мощностью 45 кВт. Эта модель ориентирована на работу в системах с переменным моментом вращения, где ключевыми требованиями являются энергосбережение, точность поддержания технологических параметров и высокая надежность.

Основное назначение VFD-CP2000 – это автоматизация и оптимизация работы насосного и вентиляционного оборудования. Благодаря передовым алгоритмам управления, устройство обеспечивает значительное снижение потребления электроэнергии, уменьшает механический износ оборудования за счет плавного пуска и останова, а также продлевает срок его службы.

Компания Промэлектроника является официальным дилером продукции Delta Electronics, что гарантирует подлинность оборудования, полную техническую поддержку и заводскую гарантию.

Ключевые функциональные возможности

Интеллектуальное управление группой двигателей

Одной из самых сильных сторон серии CP2000 является функция многодвигательного каскадного управления. Преобразователь способен управлять группой до 8 насосов или вентиляторов без использования внешнего контроллера.

  • Каскадный режим: При увеличении потребности (например, расхода воды) преобразователь плавно выводит основной двигатель на номинальную скорость, а затем подключает к сети дополнительные двигатели. Это позволяет точно соответствовать требуемой производительности.
  • Циклический режим по времени: Для равномерного распределения нагрузки и выравнивания моторесурса, преобразователь автоматически меняет основной и вспомогательные двигатели в группе по заданному временному интервалу. Это предотвращает преждевременный износ одного агрегата и повышает общую надежность системы.

Встроенный ПИД-регулятор

Наличие встроенного ПИД-регулятора позволяет преобразователю самостоятельно поддерживать заданный технологический параметр (давление, температуру, расход, уровень) путем изменения скорости вращения двигателя. Это исключает необходимость в дорогостоящих внешних регуляторах и значительно упрощает схему автоматизации. Обратная связь осуществляется через подключение аналогового датчика (давления, температуры и т.д.) напрямую к клеммам преобразователя.

Встроенный программируемый логический контроллер (ПЛК)

VFD450CP43S-21 оснащен встроенным ПЛК с объемом памяти до 10 000 шагов. Это дает возможность реализовывать сложные алгоритмы управления непосредственно внутри преобразователя. Функционал ПЛК позволяет обрабатывать сигналы с дискретных и аналоговых входов, управлять релейными выходами и реализовывать нестандартные логические зависимости, адаптируя привод под уникальные требования технологического процесса.

Надежность и конструкция

Надежность преобразователя обеспечивается продуманными конструктивными и схемотехническими решениями:

  • Качественная элементная база: В производстве используются компоненты от ведущих мировых производителей, что гарантирует стабильность характеристик и долгий срок службы.
  • Эффективное охлаждение: Конструкция корпуса предусматривает разделение потоков охлаждающего воздуха. Силовая часть с высоким тепловыделением имеет свой контур охлаждения, изолированный от блока управления и электроники. Это защищает чувствительные компоненты от пыли и влаги, повышая отказоустойчивость.
  • Встроенный дроссель постоянного тока: Для моделей мощностью от 45 кВт и выше, включая VFD450CP43S-21, в цепь постоянного тока встроен дроссель. Он эффективно снижает гармонические искажения, потребляемые из сети, улучшает коэффициент мощности и защищает силовые компоненты преобразователя от бросков тока.
  • Комплексная система защит: Устройство имеет многоуровневую систему программных и аппаратных защит: от перегрузки по току, повышенного и пониженного напряжения, перегрева, короткого замыкания на выходе и других нештатных ситуаций.

Управление и интеграция в системы АСУ ТП

Многофункциональная панель управления

Преобразователь комплектуется штатной выносной панелью управления KPC-CC01. Панель имеет интуитивно понятный интерфейс и яркий ЖК-дисплей.

  • Гибкая настройка: Позволяет просматривать и редактировать все параметры, а также создавать пользовательские экраны для вывода наиболее важной информации.
  • Функциональные кнопки: Четыре программируемые кнопки могут быть настроены на выполнение часто используемых команд.
  • Резервное копирование: Панель позволяет хранить и переносить до 4-х полных наборов параметров, что удобно для быстрой настройки однотипного оборудования.
  • Диагностика: Встроенный регистратор хранит информацию о 30 последних ошибках, что упрощает поиск неисправностей. Панель можно выносить на расстояние до 5 метров от преобразователя.

Коммуникационные возможности

  • Встроенный Modbus RS-485: На борту имеется порт RS-485 с поддержкой протокола Modbus (ASCII/RTU), что позволяет легко интегрировать преобразователь в большинство современных систем АСУ ТП.
  • Опциональные платы расширения: Для интеграции в промышленные сети с другими протоколами доступны опциональные карты связи: Profibus-DP, DeviceNet, CANopen, Profinet, Ethernet/IP, BACnet MS/TP. Это обеспечивает максимальную гибкость при построении систем автоматизации.

Технические характеристики

  • Модель: VFD450CP43S-21
  • Серия: VFD-CP2000
  • Напряжение питания: 3 фазы, 380...480 В (±10%), 50/60 Гц
  • Мощность двигателя: 45 кВт
  • Номинальный ток (нормальная нагрузка): 73 А
  • Номинальный ток (легкая нагрузка): 91 А
  • Перегрузочная способность (нормальная нагрузка): 120% в течение 60 с, 160% в течение 3 с
  • Перегрузочная способность (легкая нагрузка): 120% в течение 60 с
  • Совместимые типы двигателей: Асинхронные, с постоянными магнитами (SPM, IPM), синхронные реактивные (SynRM)
  • Режим управления: Скалярный (V/f), векторный без датчика
  • Тормозной модуль: Встроен
  • Встроенный ЭМС фильтр: Нет (опционально)
  • Степень защиты: IP20 / IP00 (в зависимости от установки)
  • Дискретные входы: 10 (NPN/PNP)
  • Аналоговые входы: 3 (0-10В / 4-20мА)
  • Релейные выходы: 3
  • Аналоговые выходы: 2 (0-10В / 4-20мА)
  • Рабочая температура: -10°C до +50°C
  • Габаритные размеры (В x Ш x Г): 614 x 280 x 255 мм

Основные области применения

Преобразователь частоты VFD450CP43S-21 является идеальным выбором для следующих систем:

  • Системы отопления, вентиляции и кондиционирования (ОВК): Управление вентиляторами приточных и вытяжных систем, дымососами, чиллерами, градирнями для точного поддержания климатических параметров в зданиях и на производствах.
  • Водоснабжение и водоотведение: Управление скважинными и повысительными насосами в станциях второго и третьего подъема, обеспечение постоянного давления в сети, управление канализационными насосными станциями (КНС).
  • Промышленность: Приводы насосов для перекачки различных жидкостей, управление компрессорами, экструдерами и другими механизмами, не требующими векторного управления с энкодером.
  • Сельское хозяйство: Автоматизация ирригационных и оросительных систем, управление насосами для полива, системы вентиляции в животноводческих комплексах и теплицах.

Для получения подробной консультации, уточнения актуальной цены и оформления заказа, пожалуйста, свяжитесь с отделом продаж компании Промэлектроника.

Email для запросов: sales@prom-elec.com

мощность
45 кВт
