Delta Electronics VFD185CP43B-21

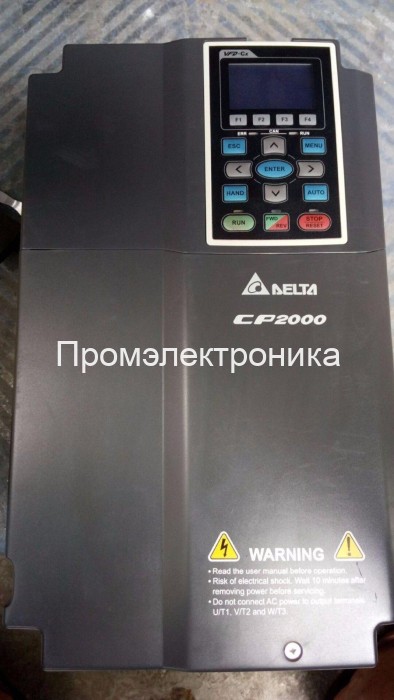

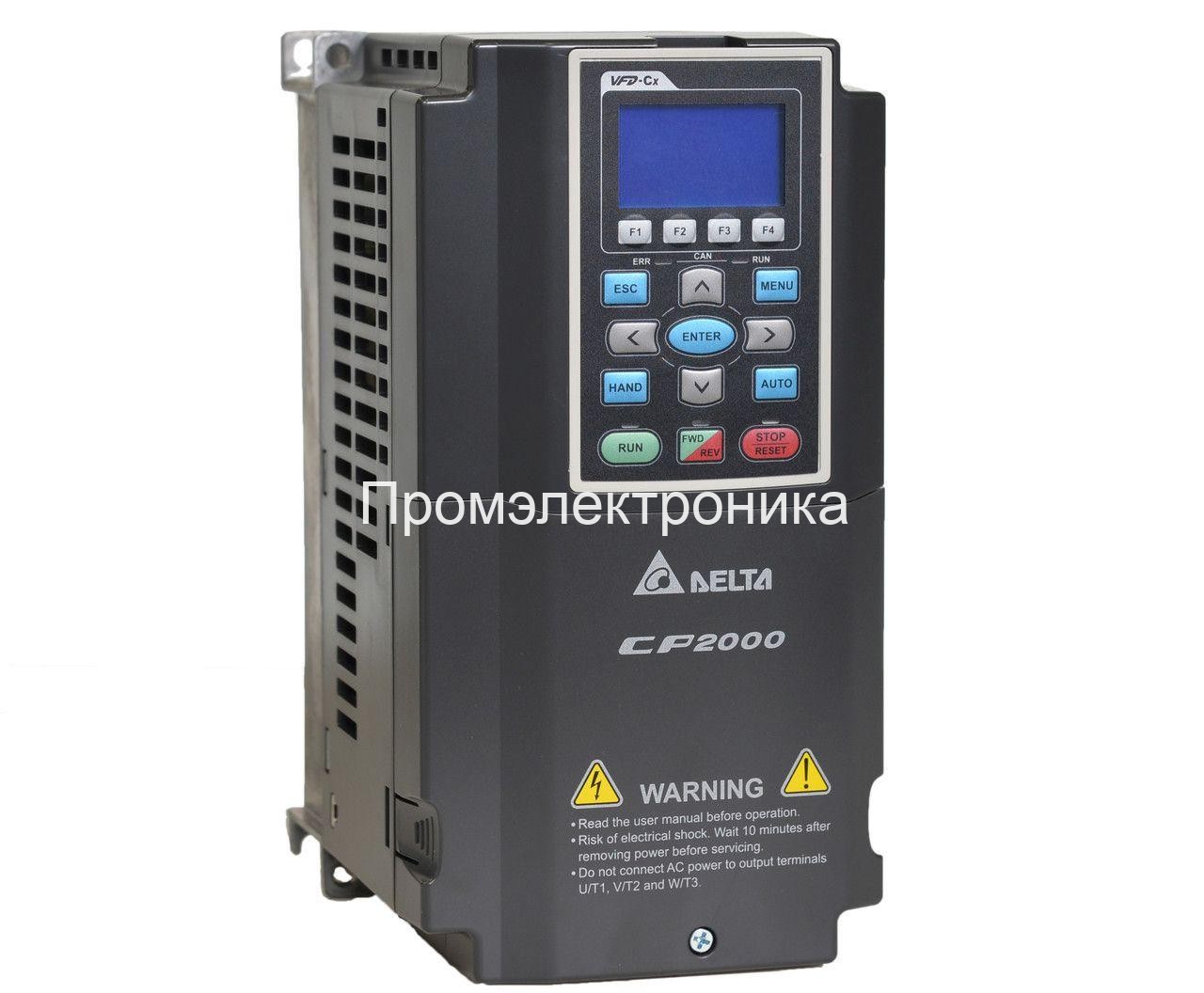

Преобразователь частоты Delta Electronics VFD185CP43B-21 (18,5 кВт, 380В, серия CP2000)

Delta Electronics VFD185CP43B-21 — это современный и высокопроизводительный векторный преобразователь частоты серии VFD-CP2000, разработанный для интеллектуального управления электродвигателями мощностью 18,5 кВт. Данная модель является эталоном энергоэффективности и надежности в своем классе, предлагая расширенный функционал для автоматизации технологических процессов в системах вентиляции, кондиционирования, водоснабжения и других промышленных установках.

Как официальный дилер Delta Electronics, компания Промэлектроника гарантирует подлинность оборудования, полную техническую поддержку и официальную гарантию производителя. Мы предоставляем экспертные консультации для подбора оптимального решения под ваши задачи.

Ключевые функциональные возможности и преимущества

• Универсальная совместимость с двигателями: Привод VFD185CP43B-21 оптимизирован для работы с различными типами трехфазных двигателей, что обеспечивает гибкость при проектировании и модернизации систем.
  • Асинхронные двигатели (IM): Стандартное и наиболее распространенное решение для общепромышленных задач.
  • Двигатели с постоянными магнитами (SPM, IPM): Обеспечивают повышенный КПД и компактность привода.
  • Синхронные реактивные двигатели (SynRM): Новое поколение энергоэффективных двигателей без постоянных магнитов, отличающихся высокой надежностью.
• Интеллектуальное управление насосными группами: Встроенные специализированные функции позволяют организовать каскадное управление группой до 8 насосов без использования внешнего контроллера. Это обеспечивает:
  • Поддержание стабильного давления или расхода в системе.
  • Значительное снижение энергопотребления за счет оптимального подключения насосов.
  • Равномерную выработку ресурса каждого агрегата (функция чередования).
• Встроенный ПЛК (программируемый логический контроллер): Наличие встроенного ПЛК Delta с объемом памяти до 10 000 шагов позволяет реализовывать сложные алгоритмы локальной автоматизации, децентрализуя систему управления и снижая затраты на внешнее оборудование.
• Надежность и долговечность: Конструкция привода спроектирована для безотказной работы в промышленных условиях.
  • Раздельные воздушные потоки для охлаждения силовой части и электронных компонентов, что защищает платы управления от пыли и агрессивных сред.
  • Печатные платы имеют защитное покрытие, соответствующее стандарту IEC 60721-3-3 class 3C2, для работы в условиях повышенной влажности и химической активности.
  • Комплексная система защит от перегрузки по току, перенапряжения, короткого замыкания, перегрева и других нештатных ситуаций.
• Встроенный тормозной модуль: Наличие встроенного тормозного модуля упрощает подключение внешнего тормозного резистора, что необходимо для механизмов с высокой инерцией или при необходимости быстрой остановки двигателя.
• Удобный пользовательский интерфейс: Съемный выносной пульт управления KPC-CC01 с ЖК-дисплеем обеспечивает интуитивно понятную настройку и мониторинг.
  • Возможность выноса пульта на расстояние до 5 метров.
  • Функция копирования и хранения до 4-х наборов параметров.
  • Создание пользовательских экранов для вывода наиболее важных параметров.
  • Регистратор ошибок (черный ящик) для анализа причин сбоев.
• Широкие коммуникационные возможности: Встроенный порт RS-485 (протокол Modbus ASCII/RTU) обеспечивает простую интеграцию в большинство систем АСУ ТП. Для более сложных сетей предусмотрена поддержка опциональных карт расширения:
  • Profibus DP
  • Profinet
  • DeviceNet
  • Ethernet/IP
  • CANopen
  • BACnet MS/TP

Технические характеристики VFD185CP43B-21

• Модель: VFD185CP43B-21
• Серия: VFD-CP2000
• Номинальная мощность двигателя: 18,5 кВт (25 л.с.)
• Напряжение питания: 3 фазы, 380–480 В (+10% / -15%), 50/60 Гц
• Номинальный выходной ток:
  • 38 А (Легкая нагрузка / Light Duty, LD) — для насосов, вентиляторов.
  • 32 А (Нормальная нагрузка / Normal Duty, ND) — для конвейеров, смесителей.
• Перегрузочная способность:
  • Легкая нагрузка (LD): 120% в течение 60 секунд.
  • Нормальная нагрузка (ND): 120% в течение 60 секунд, 160% в течение 3 секунд.
• Метод управления: Скалярное (V/f), Векторное без датчика (SVC)
• Дискретные входы: 10 (NPN / PNP)
• Аналоговые входы: 3 (0-10В, 4-20мА)
• Аналоговые выходы: 2 (0-10В, 4-20мА)
• Релейные выходы: 3 (переключающий контакт)
• Степень защиты: IP00 / IP20 (в зависимости от установки)
• Встроенный ЭМС-фильтр: Нет (опционально)
• Рабочая температура: от -10°C до +50°C
• Габаритные размеры (ШхВхГ): 190 x 320 x 190 мм

Области применения и примеры на производстве

Преобразователь частоты VFD185CP43B-21 идеально подходит для задач, где требуется точное управление скоростью, энергосбережение и надежность.

• Системы отопления, вентиляции и кондиционирования (ОВК/HVAC):
  • Пример 1: Управление приточным вентилятором в торговом центре. ПЧ регулирует скорость вращения вентилятора в зависимости от данных датчиков CO2 и температуры, поддерживая комфортный микроклимат и снижая потребление электроэнергии в часы низкой посещаемости до 50%.
  • Пример 2: Управление дымососом в котельной. Плавный пуск и регулирование производительности дымососа обеспечивают стабильную тягу, оптимизируют процесс горения и предотвращают гидравлические удары в системе.
• Водоснабжение и водоотведение:
  • Пример 3: Станция повышения давления в жилом комплексе. Преобразователь управляет группой из трех насосов для поддержания постоянного давления воды в сети. При малом водоразборе работает один насос на сниженной скорости; при пиковых нагрузках плавно подключаются остальные, что исключает скачки давления и экономит до 40% электроэнергии.
  • Пример 4: Управление скважинным насосом для ирригации. VFD185CP43B-21 обеспечивает плавный пуск и остановку глубинного насоса, предотвращая гидроудары и износ оборудования. Регулирование производительности позволяет точно дозировать подачу воды в зависимости от потребностей системы полива.
• Общепромышленное применение (нормальная нагрузка):
  • Пример 5: Привод ленточного конвейера на складе. Плавная регулировка скорости конвейерной ленты для синхронизации с другими участками производственной линии, что повышает общую производительность и снижает механический износ редукторов и ленты.
