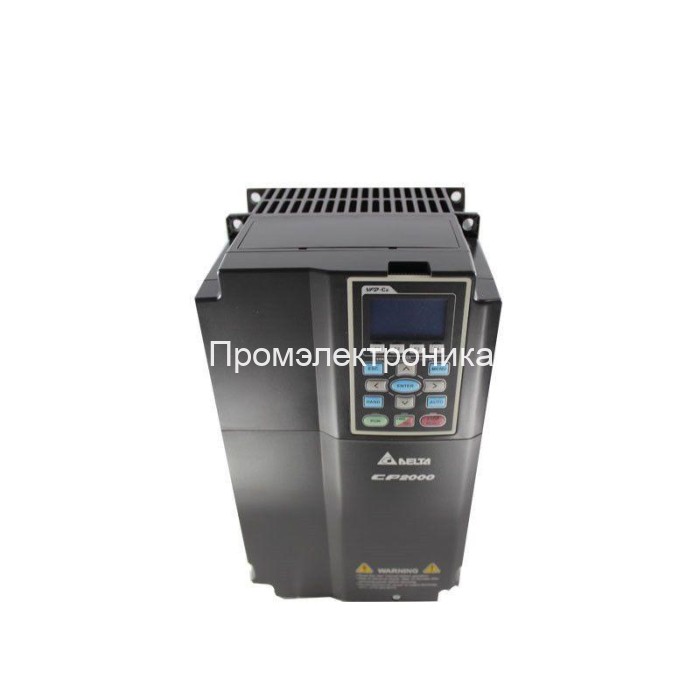

Преобразователь частоты Delta Electronics VFD1320CP43B-21 (132 кВт, 3ф 400В)

VFD1320CP43B-21 — это высокоэффективный преобразователь частоты (ПЧ) от Delta Electronics, входящий в специализированную серию VFD-CP2000. Эта модель разработана с фокусом на управление двигателями с переменным моментом вращения, что делает ее эталонным решением для систем отопления, вентиляции и кондиционирования (HVAC), а также для насосных станций и систем водоснабжения.

Обладая мощностью 132 кВт и работая от сети 3-фазного напряжения 400В (380-480В), этот привод сочетает в себе передовые алгоритмы энергосбережения, мощный встроенный функционал и исключительную надежность.

Компания Промэлектроника является официальным дилером Delta Electronics и предлагает полный спектр преобразователей частоты серии CP2000, включая модель VFD1320CP43B-21, с полной технической поддержкой и гарантией.

Ключевая компетенция: Управление насосами и вентиляторами

Серия CP2000 оптимизирована для задач, требующих точного и энергоэффективного управления потоками воздуха и жидкостей.

• Встроенный ПИД-регулятор: Ядром привода является высокоточный ПИД-регулятор. Он позволяет VFD1320CP43B-21 автономно поддерживать заданный технологический параметр (например, давление в трубопроводе, температуру в помещении или расход воздуха), получая сигнал обратной связи от внешнего датчика (4-20 мА или 0-10 В). Это исключает необходимость во внешнем контроллере для большинства стандартных задач.
• Каскадное управление (Multi-Pump Control): Привод VFD1320CP43B-21 способен управлять целой насосной станцией. Встроенный алгоритм позволяет контролировать до 8 двигателей (1+7) в каскадном режиме. Один насос (ведущий) плавно регулируется преобразователем частоты, а остальные (ведомые) подключаются/отключаются напрямую от сети по мере необходимости.
• Выравнивание моторесурса: В режиме каскадного управления привод автоматически отслеживает время наработки каждого насоса и циклически меняет ведущий и ведомых, обеспечивая равномерный износ оборудования и продлевая общий срок службы системы.
• Режим сна и пробуждения: Для дополнительной экономии электроэнергии ПИД-регулятор имеет функцию "спящего режима". Если потребность в производительности падает ниже заданного уровня (например, ночью в системе водоснабжения), привод плавно останавливает двигатель. При повышении потребности (падении давления) он автоматически возобновляет работу.

Технические характеристики VFD1320CP43B-21

Модель: VFD1320CP43B-21 Серия: VFD-CP2000 Производитель: Delta Electronics

Силовые характеристики

• Номинальная мощность двигателя (Легкая нагрузка): 132 кВт (175 л.с.)
• Номинальная мощность двигателя (Нормальная нагрузка): 110 кВт (150 л.с.)
• Входное напряжение: 3 фазы, 380-480 В (допустимо 323-528 В), 50/60 Гц
• Номинальный выходной ток (Легкая нагрузка): 260 А. Легкая нагрузка (Light Duty) оптимизирована для вентиляторов и центробежных насосов.
• Номинальный выходной ток (Нормальная нагрузка): 220 А. Нормальная нагрузка (Normal Duty) подходит для компрессоров, конвейеров и других общепромышленных механизмов.

Перегрузочная способность

• Режим легкой нагрузки (LD): 120% от номинального тока в течение 60 секунд.
• Режим нормальной нагрузки (ND): 120% от номинального тока в течение 60 секунд и 160% в течение 3 секунд.

Конструкция и исполнение

• Исполнение корпуса: IP20 / NEMA 1 (для моделей до 90 кВт). Модель VFD1320CP43B-21 (132 кВт) имеет исполнение IP00/NEMA 0, что предполагает обязательную установку в защитный электротехнический шкаф.
• Тормозной модуль: Опция. Для применений, требующих интенсивного торможения (например, дымососы с высокой инерцией), возможно подключение внешнего тормозного модуля и резисторов к звену постоянного тока.
• Встроенный дроссель звена постоянного тока: Встроен. Модели CP2000 мощностью от 37 кВт и выше (включая 132 кВт) стандартно оснащаются DC-дросселем. Он значительно снижает гармонические искажения, потребляемые из сети, улучшает коэффициент мощности (cos φ) и защищает входной выпрямитель от всплесков напряжения.
• Встроенный фильтр ЭМС: Нет. Данная модель (индекс 43) не имеет встроенного ЭМС-фильтра. Для соответствия стандартам C2 или C1 (EN61800-3) необходимо использовать внешний опциональный ЕМС-фильтр Delta.
• Габаритные размеры (Ш х В х Г): 370 мм x 715.8 мм x 300 мм (Типоразмер E2).
• Охлаждение: Принудительное воздушное, со съемными вентиляторами для легкой очистки и замены.

Производительность и Управление

• Режимы управления:
  • V/F (Скалярное управление): Стандартный режим для большинства насосов и вентиляторов.
  • SVC (Бездатчиковое векторное управление): Обеспечивает высокий пусковой момент (до 150% на 0.5 Гц) и точное поддержание скорости. Рекомендуется для "нормального" режима работы (компрессоры, экструдеры, миксеры).
• Поддержка типов двигателей:
  • Асинхронные двигатели (IM)
  • Синхронные двигатели с постоянными магнитами (SPM, IPM)
  • Синхронные реактивные двигатели (SynRM)
• Выходная частота: 0.01 – 400.00 Гц.
• Пусковой момент: До 150% на 0.5 Гц (в режиме SVC).
• Работа с энкодером: Нет. Серия CP2000 не предназначена для замкнутого векторного управления.

Встроенный ПЛК и Интерфейсы

Встроенный программируемый логический контроллер (ПЛК)

VFD1320CP43B-21 оснащен мощным встроенным ПЛК (Delta PLC) с объемом памяти до 10 000 шагов. Это позволяет реализовывать сложные алгоритмы автоматизации (логические последовательности, таймеры, счетчики, арифметика) без использования внешнего контроллера. Это снижает общую стоимость системы и упрощает ее архитектуру.

Стандартные входы/выходы (I/O)

Привод имеет богатый набор встроенных клемм управления:

• 10 Дискретных входов (DI): (NPN/PNP) для команд ПУСК, СТОП, РЕВЕРС, JOG, выбор скоростей, аварийный останов и т.д.
• 3 Аналоговых входа (AI): (AVI/ACI/AVI2) для задания частоты или сигнала обратной связи ПИД-регулятора (поддержка 0-10В, 4-20мА).
• 2 Аналоговых выхода (AO): (AFM1/AFM2) для вывода информации о частоте, токе или других параметрах на внешние устройства (например, стрелочные индикаторы или ПЛК).
• 3 Релейных выхода (RO): Программируемые выходы для сигнализации о работе, аварии, достижении частоты и т.д.

Коммуникации и расширение

• Встроенный порт: Modbus RS-485 (ASCII/RTU) является стандартом, позволяя легко интегрировать привод в системы SCADA или подключать к ПЛК и панелям оператора.
• Слоты расширения: Привод имеет 3 слота для опциональных плат:
  • Слот 1 (Коммуникации): Позволяет установить карты для промышленных сетей: Profibus DP (CMC-PD01), DeviceNet (CMC-DN01), CANopen (CMC-COP01), EtherNet/IP (CMC-EIP01), BACnet (EMC-COP01).
  • Слот 3 (Входы/Выходы): Для плат расширения I/O, таких как EMC-R6AA (6 релейных выходов) или EMC-D42A (4 DI, 2 DO).

Надежность и Защита

VFD1320CP43B-21 создан для долговечной и безотказной работы.

• Качество компонентов: Используются комплектующие ведущих мировых производителей. Производство сертифицировано по высочайшим стандартам качества.
• Разделение потоков охлаждения: Конструкция корпуса (Типоразмер E2) обеспечивает изолированные каналы охлаждения для радиатора силовой части и для платы управления. Это защищает чувствительную электронику от пыли и влаги, проходящих через радиатор.
• Защитное покрытие плат: Печатные платы имеют специальное покрытие (conformal coating), защищающее их от пыли, влаги и агрессивных сред, что критически важно при эксплуатации в котельных или на очистных сооружениях.
• Комплексные защиты: Привод имеет полный набор программных и аппаратных защит:
  • Защита от перегрузки по току (мгновенная и по времени)
  • Защита от перенапряжения и пониженного напряжения
  • Защита от перегрева радиатора (oH2) и силовых модулей (oH1)
  • Тепловая защита двигателя (электронное реле I2t)
  • Защита от замыкания на землю (GFF)
  • Защита от обрыва фазы (входной и выходной)
  • Защита от потери сигнала обратной связи ПИД-регулятора

Панель управления и ПО

• Штатный пульт (KPC-CC01): Привод поставляется с многофункциональным ЖК-пультом.
• Выносной монтаж: Пульт является съемным и может быть вынесен на дверь шкафа (требуется опциональный кабель-удлинитель).
• Копирование параметров: Пульт позволяет хранить до 4-х наборов параметров и использовать их для быстрой загрузки/копирования настроек между несколькими преобразователями.
• Журнал ошибок: В памяти пульта хранится информация о 6 последних аварийных отключениях с фиксацией тока, частоты и напряжения в момент аварии.
• Пользовательский дисплей: Оператор может настроить главный экран пульта для отображения наиболее важных параметров (например, "Давление: 4.5 бар").

Примеры использования VFD1320CP43B-21

1. Системы водоснабжения (ЖКХ, Промышленность): Управление группой (до 8) повысительных насосов для поддержания постоянного давления в сети. Привод плавно регулирует один насос и подключает остальные по мере роста водопотребления, используя встроенный ПЛК и ПИД-регулятор.
2. Системы HVAC (Торговые центры, Офисы): Управление мощными приточными и вытяжными вентиляторами. Скорость вентиляторов регулируется по сигналу от датчиков CO2 или температуры, что обеспечивает значительную (до 50-70%) экономию электроэнергии в часы низкой нагрузки.
3. Дымососы и тягодутьевые механизмы: Плавный пуск мощных двигателей дымососов, исключающий высокие пусковые токи и механические удары.
4. Промышленные компрессоры: Регулирование производительности винтового или поршневого компрессора в режиме "Нормальная нагрузка" (ND) для поддержания давления в пневматической сети.
