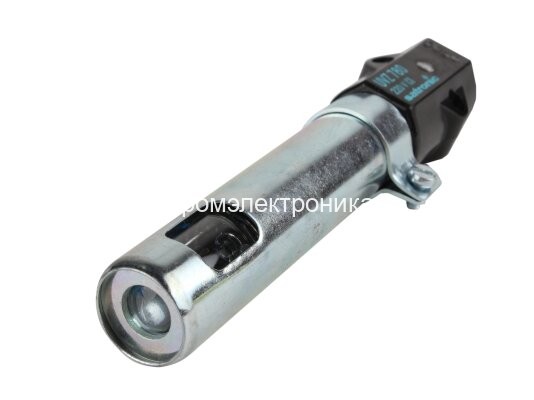

Датчик пламени Honeywell UVZ 780 Blue
Датчик пламени Honeywell UVZ 780 Blue
Хит
Хит
Датчик пламени Honeywell UVZ 780 Blue
Датчик пламени Honeywell UVZ 780 Blue
Датчик пламени Honeywell UVZ 780 BlueДатчик пламени Honeywell UVZ 780 Blue
UVZ 780 Blue разработан для использования совместно с топочными (горелочными) автоматами MMG 8xx, TMG 740-3, SGU 930(i)
Все описание
72 000
В наличии
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Компания «Промэлектроника» (sales@prom-elec.com), являясь официальным дилером Honeywell,  представляет низкочувствительный датчик пламени Honeywell UVZ 780 Blue. Это высокотехнологичное устройство, предназначенное для мониторинга и контроля горения в газовых и комбинированных (dual-fuel) горелках, а также в ряде других промышленных установок, где критически важно четкое и стабильное определение наличия пламени.

Ключевые особенности и сфера применения

Датчик пламени Honeywell UVZ 780 Blue был специально разработан для использования совместно с топочными (горелочными) автоматами MMG 8xx, TMG 740-3, SGU 930(i) и рядом других моделей, поддерживающих технологию ультрафиолетового контроля пламени. Он эффективно решает задачу обнаружения горения при работе с газовыми или комбинированными топливными системами, обеспечивая:

  1. Надежный контроль пламени: Низкая чувствительность (Blue-модель) позволяет достоверно отслеживать процесс горения и снижает вероятность ложных срабатываний.
  2. Высокое качество: В основе лежит специально разработанная ультрафиолетовая (УФ) вакуумная трубка производства Sylvania, обеспечивающая стабильную работу во всем диапазоне рабочих условий.
  3. Универсальность: Возможность интеграции с множеством горелочных автоматов от Honeywell (TMG, SGU, MMG и т. д.) значительно упрощает модернизацию и обслуживание оборудования.
  4. Безопасность: При правильном монтаже и регулярной диагностике устройство минимизирует риск неконтролируемого продолжения подачи топлива при отсутствии пламени.
  5. Длительный ресурс: Средний срок службы УФ-трубки составляет от 5 до 10 тысяч часов, что делает эксплуатацию прибора экономически целесообразной.

Принцип работы УФ-датчиков пламени

Датчики пламени серии UVZ 780 (включая модификации White, Blue, Red) представляют собой вакуумные ультрафиолетовые трубки, внутри которых находятся два электрода, герметично запаянные в стеклянный баллон, заполненный особым газом. При подаче высокого напряжения (несколько сотен вольт) между электродами тока не протекает до тех пор, пока трубка не подвергается воздействию УФ-излучения. Когда в поле зрения датчика возникает пламя, содержащее ультрафиолетовую составляющую, сопротивление газа внутри колбы снижается, трубка «зажигается», и через неё начинает течь электрический ток в несколько микроампер.

Понятие «пробивного» напряжения

При старении УФ-трубки (в процессе её длительной эксплуатации) рабочее напряжение и «пробивное» напряжение сближаются. Если они станут практически равны, трубка может «зажигаться» даже без присутствия УФ-излучения. Чтобы избежать опасных ситуаций (ложное подтверждение пламени при его отсутствии), современные топочные автоматы, совместимые с УФ-датчиками, проводят тестирование в начале каждого цикла. Во время прогона на старте подается напряжение выше рабочего, и если трубка воспламеняется без пламени, горелка не стартует (фиксируется «световая помеха» или «stray light»). Такая схема позволяет своевременно выявлять износ датчика.

Различия чувствительности между моделями UVZ 780

  • UVZ 780 White — стандартная чувствительность; используется, как правило, с автоматами TMG и SGU.
  • UVZ 780 Blue — низкая чувствительность; оптимальна для мощных установок, где переизбыток УФ-излучения нежелателен, а также в случаях, когда нужно снизить риск ложных срабатываний. Обычно сочетается с топочными автоматами TMG и SGU.
  • UVZ 780 Red — высокая чувствительность; чаще применяется с автоматами MMG, TMG и SGU, когда требуется максимально точное считывание слабого УФ-излучения.

Все три варианта имеют общий принцип работы, но отличаются пороговыми значениями, что позволяет гибко выбирать модель под конкретный тип горелки и условия её эксплуатации.

Технические характеристики датчика пламени Honeywell UVZ 780 Blue

  1. Тип детектора: УФ-вакуумная трубка (Sylvania)
  2. Чувствительность: Низкая (Blue) — оптимальна для оборудования с высоким уровнем УФ-излучения
  3. Напряжение питания: Подаётся от соответствующего блока управления (MMG, TMG, SGU и др.), обычно несколько сотен вольт переменного тока
  4. Токовый сигнал: Несколько микроампер при наличии пламени
  5. Срок службы: Ориентировочно от 5 до 10 тысяч часов работы (может варьироваться в зависимости от частоты запусков и условий эксплуатации)
  6. Проверка на «пробой»: Реализуется через функцию повышенного тестового напряжения в блоках управления
  7. Совместимость: Горелочные автоматы серий TMG 740-3, MMG 8xx, SGU 930(i), а также иные контроллеры, поддерживающие работу с УФ-датчиками Honeywell
  8. Рабочая температура: Диапазон определяется моделью автоматики и конструкцией датчика (рекомендуется уточнять у производителя или официального дилера)
  9. Дополнительные артикулы электрода: Для корректного подбора запасных частей (артикулов электродов и других аксессуаров) обращайтесь в компанию «Промэлектроника» по электронной почте: sales@prom-elec.com.

Важность использования УФ-датчика пламени в горелках

В современных системах отопления и промышленного нагрева к горелкам предъявляются высокие требования по безопасности и эффективности. Неконтролируемая подача топлива без наличия пламени недопустима и может приводить к аварийным ситуациям. Именно поэтому при проектировании и эксплуатации котельного оборудования уделяется особое внимание системам контроля пламени.

  • Высокий уровень безопасности: УФ-датчики реагируют на присутствие ультрафиолетового спектра, характерного для горения газа, минимизируя риск случайного продолжения подачи топлива.
  • Стабильность работы: Вакуумные трубки успешно протестированы годами эксплуатации в промышленных и бытовых агрегатах.
  • Обширная область применения: От небольших котлов в частных домах до крупных промышленно-энергетических комплексов.

Низкая чувствительность UVZ 780 Blue особенно востребована, когда горелка работает на мощном оборудовании или в условиях, где внешние факторы (освещение, отражения и т. п.) могут вызвать ложные срабатывания при использовании более «тонко реагирующих» датчиков.

Сравнение с альтернативными системами контроля пламени

Помимо УФ-технологий (UVZ, UVZE, UVZ 780 и т. д.), в оборудовании Honeywell применяются и инфракрасные (IR) датчики серии IRD. Например:

  • IRD 810 и IRD 810 Industrial
  • IRD 820 и IRD 820 Industrial
  • IRD 1010 и IRD 1020

IRD-сенсоры: принцип работы

В отличие от УФ-датчиков, инфракрасные сенсоры выявляют тепловое (ИК) излучение. Однако для корректного обнаружения горения используется специальная электронная схема, отсеивающая постоянную тепловую составляющую (например, от раскаленных элементов печи) и пропускающая лишь переменную «мерцающую» компоненту, характерную для реального пламени. Это гарантирует быстрый отклик (в пределах одной секунды), что жизненно важно в условиях безопасности.

Преимущества IRD-сенсоров

  1. Выявляют широкий диапазон теплового излучения.
  2. Оснащены встроенными фильтрами и микросхемами для выделения «фликера» (мерцания) пламени.
  3. Могут быть удобными в случаях, где ультрафиолетовая составляющая недостаточно выражена.

Однако ультрафиолетовая технология (UVZ 780) остается одним из наиболее распространенных методов контроля пламени в газовых и комбинированных горелках, особенно если речь идет о соблюдении требований ряда промышленных стандартов.

Особенности моделей UVZE 780 и TME 780

Дополнительно стоит упомянуть о линейке UVZE 780 и модуле TME 780, которые имеют встроенный механический затвор («шторку») для повышения надежности проверки прибора. Принцип действия сводится к тому, что примерно каждые четыре минуты шторка закрывает обзор УФ-трубки на одну секунду. В этот момент контроллер убеждается, что сигнал пламени пропадает. Если сигнал не пропал, значит датчик находится в состоянии самопроизвольного зажигания без пламени (из-за старения или повреждения), и система прекращает работу, избегая небезопасного поступления топлива.

  • UVZE 780 выпускается только в стандартной чувствительности.
  • TME 780 представляет собой более сложную и дорогостоящую систему, но обеспечивающую повышенную степень безопасности, особенно в режиме непрерывной работы горелки.

Эти решения востребованы на предприятиях, работающих в круглосуточном режиме, где простой оборудования обходится особенно дорого, а риски при перебоях в работе систем горения выше.

Вопросы обслуживания и диагностики

  1. Регулярная проверка: Любой УФ-датчик подвержен старению — пробивное напряжение со временем снижается. Топочные автоматы с тестовой функцией помогают вовремя выявить некорректную работу.
  2. Замена УФ-трубки: После 5–10 тысяч часов работы (а иногда и раньше, в зависимости от условий) возможно потребуется замена. Следует обращаться к официальным дилерам Honeywell, таким как «Промэлектроника», чтобы приобрести оригинальные комплектующие.
  3. Правильное хранение и монтаж: УФ-трубки чувствительны к ударам и вибрациям, поэтому важно обеспечивать надежную фиксацию и герметичность места установки.

Почему выгодно купить Honeywell UVZ 780 Blue у «Промэлектроники»

  • Официальный дилер: Наша компания обладает официальным статусом представителя Honeywell, что гарантирует подлинность, высокое качество и доступ к официальной технической поддержке.
  • Широкий ассортимент: Помимо UVZ 780 Blue, мы поставляем и другие модификации серии (White, Red), а также дополнительные электроды, крепления и запасные части к горелочным автоматам.
  • Консультации специалистов: Опытные инженеры помогут определиться с правильной моделью датчика пламени и совместимой автоматикой (TMG, MMG, SGU и пр.), что крайне важно при проектировании или модернизации топочного оборудования.
  • Гибкая ценовая политика: Стараемся предлагать конкурентные цены, а для постоянных клиентов и крупных проектов возможны индивидуальные условия.
  • Техническая поддержка: Оперативно отвечаем на вопросы по установке, настройки и диагностике датчиков пламени. Связаться можно по телефону или email: sales@prom-elec.com.

Расширенный обзор принципов УФ-контроля горения

Чтобы еще глубже понять, почему именно Honeywell UVZ 780 Blue занимает лидирующие позиции среди датчиков пламени, рассмотрим несколько важных моментов:

  1. УФ-спектр горения: При сгорании углеводородных топлив (газ или жидкое топливо) в зоне пламени происходит генерация коротковолнового ультрафиолетового излучения. Обычный световой спектр может меняться, а инфракрасное излучение зачастую перекрывается тепловыми источниками, поэтому УФ-детекторы остаются одним из самых четких способов определить факт горения.
  2. Защита от помех: Вредное воздействие видимого света от ламп и солнечного излучения на УФ-датчик минимизировано благодаря особенностям конструкции и свойствам стеклянной колбы. Это позволяет эксплуатировать UVZ 780 Blue даже в условиях повышенного внешнего освещения.
  3. Простота монтажа: Стандартные посадочные размеры и унифицированные разъемы для подключения упрощают установку при замене устаревших или поврежденных датчиков.
  4. Комплексные решения: В промышленности важно иметь систему диагностики и блокировки подачи топлива при сбоях. Блоки управления Honeywell (TMG, MMG, SGU) сочетаются с датчиками серии UVZ, образуя связку, которая проверяет себя в начале цикла и при необходимости останавливает процесс, если обнаруживаются аномалии.

Альтернативные инфракрасные модели и их артикулы

В ряде случаев, когда нужно зафиксировать наличие пламени, лишенным четкой УФ-составляющей или когда конфигурация горелки требует другого подхода, используют ИК-сенсоры. Для полноты описания приводим краткую сводку популярных моделей Honeywell:

  • IRD 810 (включая Industrial-версию)
    Применим практически во всех Satronic-контроллерах. Отдельный сенсор и усилитель в одном корпусе, с выходом для потенциала земли или с потенциал-независимым выходом для промышленных применений.
  • IRD 820 (также имеет Industrial-модификацию)
    Отличается возможностью настройки чувствительности, имеет тяжелый защитный корпус для агрессивных сред.
  • IRD 1010
    Предназначен для «синих» (blue-burning) масляных горелок бытового типа. Может поставляться с разными вариациями корпусов, угла обзора и монтажной арматуры.
  • IRD 1020
    Разработан для газовых горелок повышенной мощности. Чаще всего требует магнитный монтажный фланец M93, который отвечает стандарту EN298, предусматривающему отключение в случае снятия датчика.

Главное отличие ИК-технологии в том, что сенсор определяет пульсирующую компоненту пламени, игнорируя постоянное излучение от раскаленных деталей печи. Это удобно, но иногда в горелках газового типа (особенно с ярким ультрафиолетовым спектром) УФ-технология может дать более точные результаты.

Рекомендации по выбору и установке

  1. Определение чувствительности: Для газовых горелок средней и высокой мощности с интенсивным УФ-излучением чаще подходит UVZ 780 Blue, если нет явных причин повышать чувствительность.
  2. Проверка совместимости: Перед покупкой убедитесь, что ваш контроллер (TMG 740-3, MMG 8xx, SGU 930(i) и др.) поддерживает именно ту модель датчика, которую вы собираетесь установить.
  3. Учет условий эксплуатации: Высокая температура, вибрации, загрязнения — все это влияет на срок службы. Возможно, потребуется дополнительная защита корпуса или регулярная чистка смотрового окна датчика.
  4. Техническая документация: Рекомендуется внимательно изучить руководства производителя, а при необходимости связаться с техническими специалистами «Промэлектроники» (sales@prom-elec.com) для уточнения деталей монтажа и наладки.
  5. Регулярные тесты: Механизм «stray light check» в блоках Honeywell не освобождает вас от визуальной или инструментальной проверки состояния оборудования. Особенно это важно в промышленных предприятиях, где простои обходятся дорого.

Дополнительные артикулы электрода

Для поддержания корректной работы и профилактики сбоев важно использовать оригинальные аксессуары и запасные части. Компания «Промэлектроника» располагает большим складским запасом:

  • УФ-электроды (различных артикулов) для моделей UVZ 780 (White, Blue, Red)
  • Запасные УФ-трубки (Sylvaniа или эквиваленты, сертифицированные Honeywell)
  • Магнитные фланцы и крепления для ИК-датчиков серии IRD
  • Переходные адаптеры для установки UVZ-сенсоров на различные модели горелочных автоматов

Все детали проходят заводской контроль качества и обеспечивают полную совместимость с рекомендуемым оборудованием Honeywell.

Заключение

Выбирая датчик пламени Honeywell UVZ 780 Blue у официального дилера — компании «Промэлектроника», вы получаете сертифицированное изделие с гарантией и профессиональной поддержкой. Устройство сочетает в себе надежность, проверенный временем принцип действия и широкий диапазон применения. Низкая чувствительность (Blue) ориентирована на стабильное детектирование пламени в средах с повышенным ультрафиолетовым фоном или сложными условиями эксплуатации, исключая ложные срабатывания.

Наш опыт и прямой контакт с производителем Honeywell позволяют нам предоставлять максимум информации о совместимости, установке и обслуживании, а также предлагать дополнительные артикулы электрода и прочие комплектующие. Для запроса коммерческого предложения и более детальных консультаций свяжитесь с нами:

Компания «Промэлектроника»
Официальный дилер Honeywell
Email: sales@prom-elec.com

Мы дорожим своей репутацией и стремимся обеспечить высокое качество сервиса, чтобы каждая покупка датчика пламени UVZ 780 Blue решала реальные задачи наших клиентов и соответствовала строгим стандартам безопасности в отопительных и промышленных системах.

Итоги и преимущества сотрудничества с «Промэлектроникой»

  • Сертифицированная продукция Honeywell: Прямая поставка с заводов-изготовителей, полное соответствие стандартам EN298 и другим отраслевым нормам.
  • Официальный дилер: Право продавать и обслуживать оборудование Honeywell, включая полные партии датчиков, контрольных блоков и запасных частей.
  • Быстрая отгрузка и гибкие условия: Возможность доставки как единичных датчиков, так и крупных партий для промышленных проектов.
  • Штат квалифицированных специалистов: Поможем с выбором модели (UVZ 780 Blue, White, Red) под конкретные нужды, расскажем про настройку и диагностику.

Когда безопасность, надежность и экономическая эффективность имеют первостепенное значение, на помощь приходят УФ-датчики пламени серии UVZ 780. Модель Blue отличается балансом между устойчивостью к внешним помехам и достаточной чувствительностью к пламени, что делает её идеальным выбором для широкого спектра горелок на газовом и комбинированном топливе.

Обращайтесь в «Промэлектроника» — ваш надежный партнер в поставке и обслуживании оборудования Honeywell!
