Датчик давления Honeywell 76061-00000020-01

Датчик давления Honeywell 76061-00000020-01 представляет собой высоконадежное электромеханическое реле давления из прославленной серии 5000. Эта серия была специально разработана для самых требовательных применений и длительных рабочих циклов, где стабильность и долговечность являются критически важными параметрами. Устройство сочетает в себе компактные размеры, прочную конструкцию и исключительную точность поддержания уставки, что делает его идеальным выбором для интеграции в самые разнообразные системы.

Модель 76061-00000020-01 является одноконтурным датчиком с нормально-замкнутым типом контактов (SPST-NC). Это означает, что в отсутствие давления или при давлении ниже точки срабатывания электрическая цепь замкнута. При достижении давления уставки контакты размыкаются. Датчик поставляется с заводской настройкой, но также допускает последующую регулировку непосредственно на месте эксплуатации, что обеспечивает дополнительную гибкость при наладке оборудования.

Компания «Промэлектроника» является официальным дилером продукции Honeywell, что гарантирует подлинность каждого датчика и квалифицированную техническую поддержку. Приобретая оборудование у нас, вы получаете уверенность в его качестве и соответствии заявленным характеристикам.

Ключевые преимущества и особенности

• Надежность в экстремальных условиях: Конструкция датчика рассчитана на работу в неблагоприятных средах. Основание выполнено из гальванизированной стали, а защитная крышка — из стеклонаполненного полиэстера, что обеспечивает высокую стойкость к механическим повреждениям и вибрациям. Широкий диапазон рабочих температур от -40 °C до +121 °C позволяет использовать датчик как в условиях сильного холода, так и при высоких температурах.
• Высокая совместимость со средами: Сердцем датчика является диафрагма из полиимидной пленки (Kapton). Этот современный материал обладает выдающейся химической стойкостью, что делает датчик совместимым с широким спектром рабочих жидкостей и газов. К ним относятся воздух, моторные и трансмиссионные масла, реактивное топливо и другие углеводородные среды.
• Точность и гибкость настройки: Модель 76061-00000020-01 поставляется с заводской уставкой на 4 PSI. При необходимости пользователь может легко отрегулировать точку срабатывания в диапазоне от 3.1 до 7 PSI. Высокая точность обеспечивается допуском всего в ±1 PSI, что гарантирует стабильное и предсказуемое срабатывание.

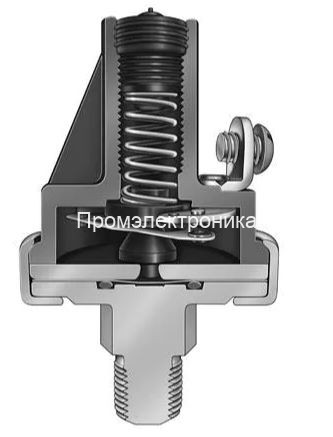

• Продуманная электрическая и механическая конструкция: В датчике используются контакты прямого действия из серебряного сплава с золотым покрытием. Это решение обеспечивает низкое переходное сопротивление и высокую стойкость к окислению, гарантируя миллионы циклов безотказной работы. Для подключения предусмотрены надежные винтовые клеммы #8-32. Стандартная для многих систем монтажная резьба 1/8-27 NPT и компактный диаметр 37.34 мм упрощают интеграцию датчика в существующее оборудование.

Области применения

Благодаря своей исключительной надежности и универсальности, датчик Honeywell 76061-00000020-01 находит применение в множестве отраслей:

• Транспорт и спецтехника: Мониторинг давления масла в двигателе, контроль давления в трансмиссионной системе, системы сигнализации падения давления в гидравлических контурах строительной и сельскохозяйственной техники.
• Промышленное оборудование: Управление пневматическими и гидравлическими прессами, контроль давления в системах смазки станков, защита компрессоров и насосов от работы всухую или при низком давлении.
• Энергетика и нефтегазовая отрасль: Контроль давления в топливных линиях дизель-генераторных установок, мониторинг вспомогательных систем на электростанциях.
• Судостроение и авиационная техника: Использование в системах контроля давления топлива, масел и гидравлических жидкостей, где требуется высокая вибростойкость и надежность.

Подробные технические характеристики

• Артикул: Honeywell 76061-00000020-01
• Серия: 5000
• Тип схемы: SPST-NC (однополюсный, на одно направление, нормально-замкнутый)
• Заводская уставка: 4 PSI
• Диапазон настройки на объекте: от 3.1 до 7 PSI
• Погрешность уставки: ±1 PSI
• Максимальное рабочее давление: 150 PSI (10.3 бар)
• Давление перегрузки (Proof Pressure): 500 PSI (34.5 бар)
• Давление разрушения (Burst Pressure): 750 PSI (51.7 бар)
• Присоединительная резьба: 1/8-27 NPT (наружная)
• Тип электрических терминалов: Винтовые клеммы (#8-32)
• Материал контактов: Серебряный сплав с золотым напылением
• Материал мембраны: Полиимидная пленка (Kapton)
• Материал основания: Гальванизированная сталь
• Материал корпуса: Стеклонаполненный полиэстер
• Диапазон рабочих температур: от -40 °C до +121 °C
• Номинальные токи (резистивная нагрузка): 15 А при 6 В пост. тока; 8 А при 12 В пост. тока; 4 А при 24 В пост. тока
• Номинальные токи (индуктивная нагрузка): 1 А при 120 В пер. тока; 0.5 А при 240 В пер. тока
• Габаритные размеры (Диаметр х Высота): 37.34 мм х 58.4 мм
