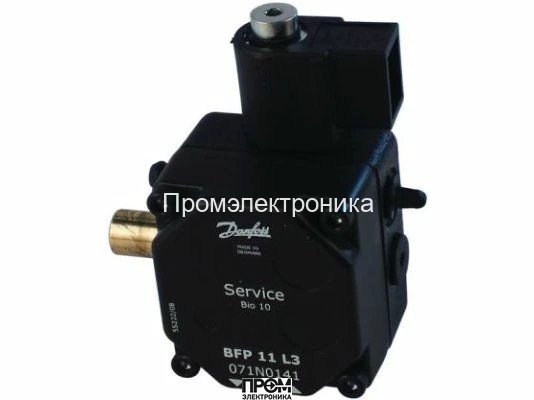

Топливный насос Danfoss BFP11L3 071N0141 – компактный перекачивающий модуль для оснащения маломощных одноступенчатых горелок с пропускной способностью до 24 л/ч. Топливо подается на форсунку под давлением от 7 до 15 бар. Рабочей средой является легкое топливо (дизтопливо, бензин, керосин) и масло.
Исполнение и особенности
Корпус насоса и рабочий узел произведены из износостойких материалов. Электромагнитная катушка защищена по стандарту IP 40. Вал диаметром 8 мм вращается против часовой стрелки. Насос рассчитан на перекачивание топлива температурой от 0 до +70 ºC.
Шестеренчатый механизм отвечает за перемещение топлива из бака к форсунке. Зубчатая пара защищена от повреждений и поломки с помощью фильтра, установленного на входе топлива. Сетка с открытой областью 13 см² удерживает песок, ржавчину мусор и крупные фракции примесей размером от 200 мкм.
В состав насоса входит регулятор давления, электромагнитный клапан с отсечной функцией. Э/м клапан подлежит замене по истечении 250 тысяч операций или 10-летнего использования.
Насос перекачивает топливо в соответствии с установленными настройками. На заводе насос настроен на 10 бар. Рассчитан на интеграцию в системы с одной или двумя трубами. При однолинейной схеме подключения отверстие байпаса следует заглушить.
Монтаж
Фиксация насоса для горелки Danfoss BFP11L3 071N0141 осуществляется на втулку ∅ 32 мм. Для подсоединения к всасывающей и обратной линии используется резьба ¼ дюйма. Для снятия показаний контрольно-измерительных устройств в корпусе предусмотрены порты манометра и вакуумметра диаметром ⅛ дюйма.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
