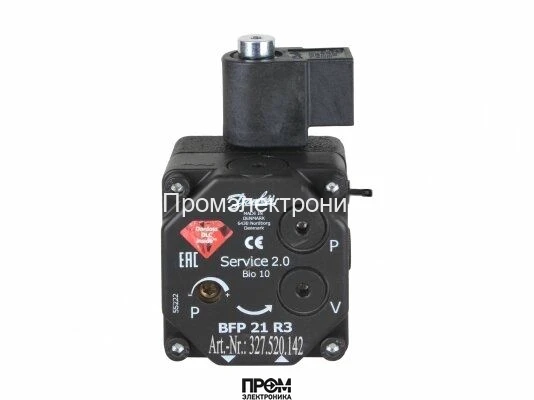

Danfoss BFP 21 R3R 071N0255
Описание топливного насоса Danfoss BFP 21 R3R 071N0255
Топливный насос Danfoss BFP 21 R3R (артикул 071N0255) — это высокоэффективное и надежное устройство, разработанное для малых и средних бытовых и коммерческих горелок, работающих на дизельном топливе или керосине. Произведенный в Дании, этот насос серии BFP является эталоном качества и долговечности в системах подачи топлива. Модель представляет собой одноступенчатый насос с правым направлением вращения вала (по часовой стрелке), оснащенный встроенным электромагнитным клапаном для точной регулировки давления и мгновенного запирания подачи топлива. Компактная конструкция и стандартное втулочное крепление ∅ 32 мм обеспечивают простоту интеграции в большинство современных отопительных систем.
Ключевые технические характеристики
- Бренд: Danfoss
- Модель: BFP 21 R3R
- Артикул: 071N0255
- Страна-изготовитель: Дания
- Категория: Насос для горелки
- Серия: Danfoss BFP
Рабочие параметры и производительность
- Вид перекачиваемой жидкости: Дизельное топливо, Керосин
- Расход топлива: 24 л/ч
- Диапазон давления на форсунку: Регулируемый от 7 до 20 бар
- Заводские установки давления: 10 бар
- Давление на входе/выходе: 2 бар
- Эксплуатационная вязкость: от 1.3 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +70 ºC
- Максимальная высота всасывания: до 0,45 бар вакуума
Конструкция и монтаж
- Тип модели: 1-ступенчатая с электромагнитным клапаном
- Направление вращения вала: R (правое, по часовой стрелке со стороны вала)
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр оси (вала): 8 мм
- Вращающий момент: 0.1 Н·м
- Скорость вращения: Номинальная 2400 об/мин, максимальная 3450 об/мин
- Функция клапана: Регулировка давления и запирание
- Установка заглушки байпаса: P (заглушка установлена в обратную линию для двухтрубной системы)
Электрические характеристики и подключения
- Напряжение электромагнитного клапана: 220 - 240 В, 50/60 Гц
- Потребляемая мощность ЭМК: 9 Вт
- Класс пылевлагозащиты: IP 40
- Всасывающая и обратная линия: G ¼ дюйма (6.35 мм)
- Выход на форсунку: G ⅛ дюйма (3.175 мм)
- Порт манометра: G ⅛ дюйма (3.175 мм)
- Порт вакуумметра: G ⅛ дюйма (3.175 мм)
Фильтрация и габариты
- Сетчатый фильтр: Встроенный, размер отверстия 200 мкм
- Открытая область фильтра: 11 см²
- Габаритные размеры (ДxШxВ): 9.2x6x10.4 см
- Вес: 1.12 кг
Функциональные особенности и применение
Насос Danfoss BFP 21 R3R разработан для обеспечения стабильной и бесперебойной подачи топлива в форсунку горелки. Его одноступенчатая конструкция гарантирует постоянный расход, а встроенный клапан позволяет точно регулировать давление в широком диапазоне от 7 до 20 бар, что делает его совместимым с различными типами форсунок и горелок.
Ключевой особенностью является встроенный электромагнитный клапан (ЭМК), который выполняет функцию запирания, мгновенно прекращая подачу топлива при отключении горелки. Это предотвращает каплеобразование на форсунке и обеспечивает чистый и безопасный останов работы системы. Насос поставляется с установленной заглушкой байпаса, что делает его готовым к использованию в двухтрубных системах (с подающей и обратной линией). Для перехода на однотрубную систему достаточно снять заглушку с помощью шестигранного ключа. Наличие отдельных портов для подключения манометра и вакуумметра упрощает диагностику и настройку отопительной системы.
Совместимость и аналоги
Данная модель может служить заменой для насоса Danfoss BFP 21 R3L+R (071N7171), предлагая аналогичные рабочие характеристики и надежность.
Компания "Промэлектроника" — официальный дилер продукции Danfoss. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | R: вращение по часовой стрелке |
Серия насоса | BFP |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Вес | 1.12 кг |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
