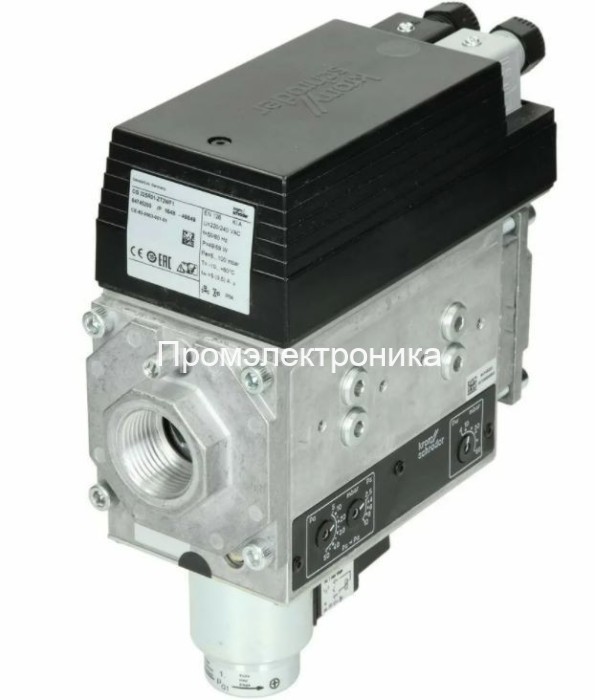

Kromschroder CG220R01-VT2WF1Z

Газовый клапан Kromschroder CG220R01-VT2WF1Z используется для обеспечения безопасности и регулирования горелок и котлов с 1 или 2 ступенчатым регулированием и мощность от 2 кВт до 1.5 МВт.

Примеры использования клапанов Kromschroder CG220R01-VT2WF1Z:

1) Одноступенчатые отопительные котлы

2) Одноступенчатый настенный отопительный котел

3) Напорные горелки

4) Горелки с механическим регулированием мощности

5) Двухступенчатые напорные горелки

6) Напорные котлы с плавным или многоступенчатым регулированием

Особенности разных серий клапанов:

- CG..D1 с регулятором постоянства давления

– CG..D2 с регулятором постоянства давления и стартовой ступенью

– CG..Z с двухступенчатым регулятором

– CG..G с регулятором пропорциональности, соотношение газ / воздух 1:1.

– CG..V с регулятором соотношения, с возможностью регулирования соотношения между газом и воздухом в пределах от 0,8:1 до 5:1

Принцип работы клапана:

Встроенный энергоэкономичный линейный компрессор повышает уровень входного давления при открытии и регулировании
клапанов. Совместное действие с серворегулятором обеспечивает высокую точность регулирования в более расширенной, до 360 мбар, области входного давления при низком давлении управления и незначительном перепаде давления на входе и выходе.
Первый клапан может иметь отдельную функцию управления (напр., во взаимосвязи с находящемся в межклапанном пространстве выходом на запальник)

Тип газа: природный, пропан-бутан
Входное давление: от 10 360 мбар.
Рабочая температура: от -15 до +60°C.
Температура хранения: от -20 до +80°C.
Присоединительные резьбы: Rp по ISO 7%1.
Места забора давления: на входе и выходе.
Материал корпуса: сплав AlSi.
Материал мембраны: пербунан.
Материал фильтра: пластмасса.

Время полного открытия - максимум 10 секунд

Время закрытия - менее 1 секунды
