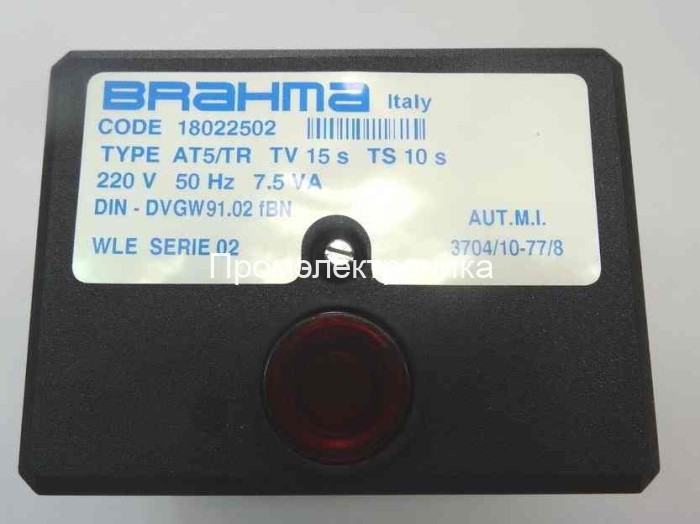

Контроллер BRAHMA AT5/TR (18022502)

Контроллер Brahma AT5/TR (18022502) – современное устройство, предназначенное для управления атмосферными газовыми горелками в гражданской и промышленной сфере. Он обеспечивает стабильную работу оборудования в диапазоне мощностей до 350 кВт и соответствует строгим нормам безопасности, установленным профильными организациями. Благодаря высокому уровню надёжности и расширенным техническим характеристикам, данный блок управления (или «топочный автомат») широко используется в котельных, теплогенераторах, сушильных печах и прочих установках, где требуется точный контроль горения топлива.

Компания «Промэлектроника» является официальным дилером Brahma и осуществляет комплексную поддержку клиентов: от поставки оригинального контроллера Brahma AT5/TR (18022502) до консультаций по вопросам монтажа и обслуживания. Если вам нужна дополнительная информация о цене, наличии или технических нюансах, пишите на sales@prom-elec.com. Наши специалисты оперативно ответят на все возникающие вопросы и помогут с выбором оптимального решения.

Ключевые особенности и преимущества:

1. Соответствие нормам и стандартам: контроллер протестирован ведущими европейскими и российскими лабораториями, что гарантирует безопасность и стабильность работы.
2. Широкий диапазон применения: подходит для газовых горелок мощностью до 350 кВт, охватывая широкий спектр промышленных и бытовых задач.
3. Удобная интеграция в системах отопления: благодаря продуманному дизайну и компактным габаритам, блок управления легко монтируется в оборудовании различного типа.
4. Надёжность и долговечность: корпус из высокопрочных материалов и качественная сборка обеспечивают длительный срок службы в интенсивных условиях эксплуатации.
5. Официальная дилерская поддержка: приобретая устройство через «Промэлектронику», вы получаете гарантию оригинальности и своевременного сервисного обслуживания.

2. Применение и сфера использования

Контроллер Brahma AT5/TR (18022502) используется в установках, работающих на природном или сжиженном газе. Его основные задачи:

• Контроль пуска и работы газовой горелки в диапазоне до 350 кВт.
• Обеспечение безопасности благодаря функциям блокировки при обнаружении сбоев.
• Мониторинг наличия пламени посредством ионизационного контроля.
• Регулирование последовательности операций при розжиге и остановке системы.

Данная модель прекрасно зарекомендовала себя в следующих областях:

• Котельные: как в частном секторе для отопления домов и коттеджей, так и в муниципальных и промышленных котельных.
• Теплогенераторы и водонагревательные котлы: для поддержания заданной температуры в системах горячего водоснабжения.
• Пищевые производственные цехи: в хлебопекарных и других печах, где требуется точный контроль процесса нагрева.
• Сушильные камеры и печи: для равномерного прогрева и безопасности процессов сушки различных материалов.
• Химическая промышленность: где контроль горения необходим при технологических процессах, связанных с нагревом реагентов.

3. Технические характеристики

Контроллер Brahma AT5/TR (18022502) сочетает в себе проверенную временем конструкцию и современные технологии безопасности. Основные технические данные:

• Напряжение питания (1): 220 В (допускается колебание -20% +10%) / 50 Гц (±5%)
• Диапазон рабочих температур: от -10°C до +60°C
• Степень защиты: IP40
• Потребление:
  • при запуске: 15 ВА
  • в рабочем режиме: 7.5 ВА
• Номинальный ток (максимальные значения):
  • для клапанов (I max): 2 A
  • для аварийной сигнализации (I max): 1 A
  • для термостата (I max): 6 A
• Временные интервалы:
  • время ожидания (TW): примерно 15 с
  • время безопасности (TS): 10 с
  • время срабатывания при потере пламени во время работы: < 1 с
  • задержка между EVP и EV2: примерно 15 с
• Система контроля пламени:
  • минимальный ток ионизации: 0.5 мкА
  • рекомендуемый ток ионизации: > 5 мкА
  • минимальное сопротивление изоляции между электродом, кабелем и заземлением: > 50 МОм
• Трансформатор поджига:
  • напряжение поджига: 8 кВ
  • вторичное напряжение: 6 мА (действующее)
  • потребление: 7 ВА
  • энергия искры: 45 мДж
• Вес (включая разъём): 515 г

Все эти параметры подтверждают, что контроллер оптимален для работы в широком диапазоне условий и гарантирует высокую степень безопасности при эксплуатации.

4. Сертификация и соответствие стандартам

Brahma AT5/TR (18022502) ориентирован на безопасность и строгое соблюдение норм. Ниже приведены основные свидетельства соответствия:

1. Соответствие DIN 4788, часть 3: по заключению TÜV Bayern (Мюнхен), контроллер удовлетворяет требованиям немецкого стандарта по газовым горелкам мощностью до 350 кВт.
2. DIN-DVGW 91.02fBN: устройство имело эту сертификацию, которая в настоящий момент истекла и не подлежит обновлению, однако её наличие в прошлом говорит о высоком качестве и соответствии установленным нормам.
3. Испытания в «Laboratorio di Macchine e Termotecnica del Centro Studi ed Esperienze» (Рим – Капанелле): получен сертификат № 3704/10-77/8, а также одобрение Министерства внутренних дел Италии по вопросам пожарной безопасности (циркуляры № 68 и № 42).

Данные тестирования и сертификаты подтверждают высокое качество сборки, безопасность использования и надёжную работу контроллера в критически важных установках.

5. Конструкция и особенности сборки

Корпус контроллера AT5/TR (18022502) изготовлен из прочного термореактивного материала, обеспечивающего отличную диэлектрическую прочность. Для внутренней проводки применяются гибкие одножильные провода разного сечения, что упрощает диагностику и обслуживание.

Основные конструктивные плюсы:

• Защита от пыли и механических воздействий: пластиковый корпус обеспечивает дополнительную защиту при монтаже и эксплуатации.
• Легкость монтажа: предусмотрена возможность крепления в любом пространственном положении, что упрощает установку в различных теплогенерирующих системах.
• Кабельные вводы и фиксаторы: боковые стороны корпуса подготовлены для применения кабельных протяжек и зажимов (опционально).
• Встроенная кнопка сброса: упрощает процедуру перезапуска после блокировки.
• Световой индикатор блокировки: визуально указывает на состояние контроллера при возникновении ошибки.

Таким образом, конструктивная продуманность блока управления позволяет эксплуатировать его в самых разнообразных условиях без потери функционала и безопасности.

6. Инструкции по установке и эксплуатации

Правильная установка контроллера – залог его стабильной и безопасной работы. Рекомендуется придерживаться следующих правил:

1. Не вскрывайте корпус: AT5/TR (18022502) относится к категории автоматических устройств безопасности. Самостоятельное вмешательство лишает вас гарантии и может привести к опасным ситуациям.
2. Ежесуточная проверка: для поддержания безопасности и корректного функционирования система должна проходить регламентное отключение не реже одного раза в сутки.
3. Полярность подключения: правильное подключение фазового и нейтрального проводов к контроллеру крайне важно. Перепутывание полярности может создать риск аварийной ситуации.
4. Надёжное заземление: клемма заземления устройства, металлические детали горелки, корпус трансформатора зажигания и питающая электросеть должны быть объединены в единую систему заземления.
5. Соблюдение удалённости: искровой разряд трансформатора не должен попадать на датчик пламени, а кабель от ионизационного электрода к контроллеру не должен превышать длину 20 м.
6. Избегайте параллельной прокладки проводов: чтобы снизить помехи, силовые и сигнальные провода (особенно провод датчика пламени) стоит прокладывать раздельно.
7. Контроль уровня сигнала: при первом запуске, а также после длительного простоя проверьте, чтобы уровень ионизационного сигнала был достаточно высоким.
8. Реакция на короткое замыкание: короткое замыкание между электродом и корпусом горелки (или землёй) не приводит к ложному распознаванию пламени, однако может вызвать повторный цикл розжига в рабочем режиме.

Соблюдение данных рекомендаций позволит вам использовать контроллер Brahma AT5/TR (18022502) максимально эффективно, избегая рисков непредвиденных остановок и аварий.

7. Принцип работы и рабочий цикл

При каждом запуске контроллер тестирует собственные узлы, чтобы убедиться в работоспособности системы. Ниже кратко описан типовой рабочий цикл:

1. Начальный тест: во время «времени ожидания» (TW ≈ 15 с) происходит самопроверка схемы контроля пламени и проверка отсутствия «паразитного огня».
2. Подключение газа и розжиг: по истечении TW контроллер подаёт сигнал на клапан газа (EVP) и запускает трансформатор зажигания.
3. Время безопасности (TS – 10 с): если в этот интервал контроллер фиксирует появление пламени через ионизационный электрод, розжиг прекращается, а газовый клапан EVP продолжает подачу топлива. Спустя ~15 с после подтверждения пламени включается второй клапан (EV2).
4. Блокировка при отсутствии пламени: если в течение TS пламя не обнаруживается, контроллер уходит в режим блокировки и включает световую сигнализацию. Для сброса необходимо нажать кнопку «Сброс» (Reset) и дождаться остывания термоэлемента (20 с).

Такой алгоритм гарантирует максимальную безопасность при розжиге и эксплуатации газовых горелок, исключая подачу топлива в случае отсутствия пламени.

8. Аномальные ситуации и сброс неисправности

• Паразитная искра: если контроллер «видит пламя» при отсутствии реального горения (паразитный сигнал) на старте или во время TW, то он не запустит рабочий цикл.
• Потеря пламени: при пропадании сигнала ионизации в ходе нормальной работы контроллер повторит полный цикл розжига.
• Сброс: чтобы вывести устройство из режима блокировки, требуется нажать кнопку Reset, подождать примерно 20 секунд до «охлаждения» термореле, после чего будет запущен новый цикл.

9. Зачем покупать Brahma AT5/TR (18022502) у компании «Промэлектроника»?

1. Официальный дилер Brahma: мы получаем товары напрямую от производителя, что гарантирует подлинность каждого блока управления и позволяет предоставлять официальную гарантию.
2. Техническая консультация: специалисты «Промэлектроники» имеют многолетний опыт и помогут решить любые вопросы, связанные с монтажом, вводом в эксплуатацию и обслуживанием.
3. Доступные цены: мы стремимся формировать адекватную ценовую политику, обеспечивая оптимальное соотношение стоимости и качества.
4. Складская программа: поддерживаем постоянный запас основных моделей, чтобы вы могли купить контроллер Brahma AT5/TR (18022502) в нужное время, без долгих ожиданий.
5. Быстрая доставка: мы оперативно отправляем оборудование по всей России, а также в страны СНГ.
6. Удобство оплаты: предоставляем несколько вариантов оплаты, в том числе безналичный расчёт с возможностью получения полного комплекта бухгалтерских документов.
7. Прозрачные условия сделки: вся информация о цене и сроках поставки контроллера Brahma AT5/TR (18022502) доступна нашим клиентам заранее.

10. Дополнительные обозначения контроллера

Обратите внимание, что в документации и при оформлении заказов контроллер Brahma AT5/TR (18022502) может встречаться под разными названиями. На практике его также называют:

• Топочный автомат Brahma AT5/TR 18022502
• Блок управления горением AT5/TR 18022502

Все эти обозначения относятся к одной и той же модели, имеющей идентичные технические характеристики и функциональные возможности.

11. Как сделать заказ и получить консультацию?

Чтобы заказать контроллер Brahma AT5/TR (18022502) или получить подробную консультацию:

1. Позвоните нашим менеджерам: уточните текущую стоимость, наличие на складе и условия доставки.
2. Напишите на электронную почту: отправьте запрос на sales@prom-elec.com с указанием требуемого количества и желаемых сроков поставки. Мы ответим максимально оперативно.
3. Оформите заказ на сайте: подробная информация об ассортименте представлена в разделе продукции Brahma. Наш онлайн-каталог регулярно обновляется.

12. Полезные советы по эксплуатации

• Регулярное обслуживание: плановые проверки системы и чистка электрода ионизации обеспечат долгую службу контроллера.
• Замена кабеля: при первых признаках повреждения или износа ионизационного кабеля его следует заменить, чтобы избежать паразитной ионизации или пропадания сигнала.
• Защита от конденсата: если контроллер монтируется в условиях повышенной влажности, предусмотрите дополнительную герметизацию для защиты внутренних компонентов.
• Заземление: регулярно проверяйте надёжность контактов заземления. Плохое заземление – один из основных факторов возникновения неполадок.

14. Заключение

Контроллер Brahma AT5/TR (18022502) – это надёжное и проверенное решение для управления горением газовых горелок мощностью до 350 кВт. Его соответствие европейским и российским стандартам, прочная конструкция, универсальность применения и поддержка официального дилера «Промэлектроника» делают эту модель одним из самых востребованных и безопасных вариантов на рынке.

Если вы ищете качественный блок управления горением для котельной, промышленной печи, теплогенератора или другого оборудования, основанного на газовой горелке, выбирайте Brahma AT5/TR (18022502). Наша компания предлагает выгодные условия покупки, быструю доставку и консультационную поддержку на всех этапах сотрудничества.

Итог: Контроллер Brahma AT5/TR (18022502) (он же «Топочный автомат Brahma AT5/TR 18022502» или «Блок управления горением AT5/TR 18022502») оптимально сочетает в себе качество, функциональность и уровень безопасности. Приобретая это оборудование у официального дилера Brahma – компании «Промэлектроника», вы можете быть уверены в его оригинальности, продолжительном сроке службы и высоком уровне сервиса.

Выбирайте профессиональные решения для управления горением и заботьтесь о безопасности производства с контроллером Brahma AT5/TR (18022502)!
