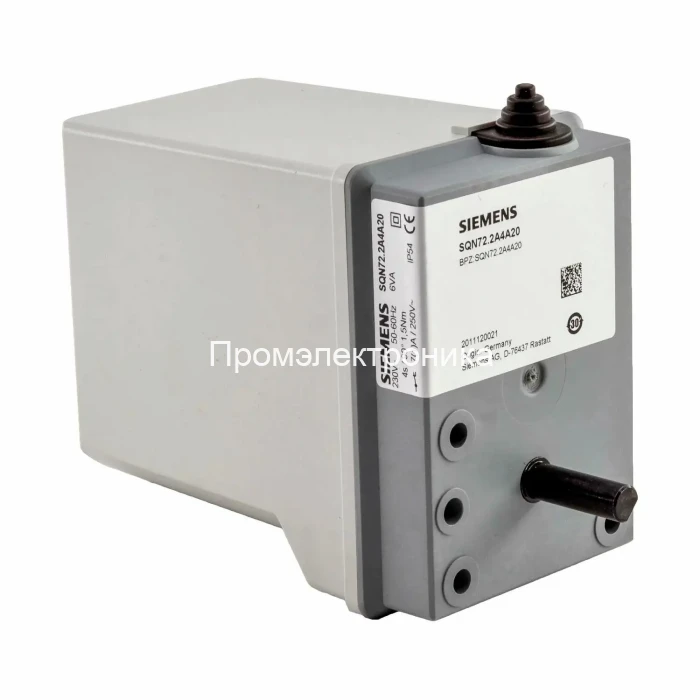

Сервопривод Siemens SQN72.2A4A20

Компания Промэлектроника — официальный дилер Siemens — предлагает электромоторный сервопривод Siemens SQN72.2A4A20, предназначенный для точного и надежного управления воздушными или газовыми заслонками в горелочных устройствах малой и средней мощности. Этот компонент является ключевым элементом для обеспечения правильного соотношения топлива и воздуха, что гарантирует стабильный розжиг, эффективное горение и безопасную работу всей отопительной системы.

Область применения и назначение

Сервоприводы серии SQN72... разработаны для использования производителями оригинального оборудования (OEM) и сервисными специалистами для оснащения и ремонта масло- и газогорелочных установок. Основная задача привода — осуществлять зависящее от нагрузки регулирование объема подаваемого топлива и воздуха.

Устройство может работать в связке с различными системами управления:

• С контроллерами P-PI или PID, такими как Siemens RWF40... и RWF5....
• Напрямую от автоматов горения, включая популярные серии LOA..., LMO..., LME..., или LFL....
• В системах с 1- или 2-проводным управлением или с 3-позиционными контроллерами.

Благодаря своей универсальности и надежности, сервопривод SQN72.2A4B20 находит широкое применение в бытовых и промышленных котельных, системах воздушного отопления и технологических установках, где требуется точное управление процессом горения.

Важная информация о замене

Обращаем ваше внимание, что модель Siemens SQN72.2A4A20 снята с производства. Сервопривод Siemens SQN72.2A4B20 является ее полным и официальным аналогом, обеспечивая стопроцентную совместимость по установочным размерам, электрическим подключениям и функциональным характеристикам. Приобретая данную модель, вы получаете современное и надежное устройство без необходимости вносить изменения в конструкцию вашего оборудования.

Ключевые технические характеристики и преимущества

• Высокое быстродействие: Время полного открытия заслонки на угол 90° составляет всего 4 секунды, что обеспечивает быструю реакцию системы на команды управления и позволяет оперативно изменять мощность горелки.
• Оптимальный крутящий момент: Привод обладает номинальным крутящим моментом 1.5 Нм и удерживающим моментом 0.7 Нм. Этого достаточно для уверенного управления заслонками в горелках малой и средней мощности, а также для надежной фиксации положения при отсутствии управляющего сигнала.
• Надежность и долговечность: Корпус привода изготовлен из ударопрочного и термостойкого пластика, что защищает внутренние компоненты от механических повреждений и высоких температур. Класс пыле- и влагозащиты IP54 гарантирует защиту от попадания пыли и водяных брызг, позволяя эксплуатировать устройство в сложных условиях котельной.
• Простота монтажа и настройки: Электрические соединения выполняются через удобные штекерные клеммы. Редуктор привода не требует обслуживания в течение всего срока службы. Положение конечных и вспомогательных выключателей легко настраивается с помощью регулируемых кулачков, а внутренняя шкала позволяет визуально контролировать текущее положение вала.
• Безопасность и соответствие стандартам: Сервопривод соответствует европейским директивам по низковольтному оборудованию (2014/35/EC) и электромагнитной совместимости (2014/30/EC), а также стандартам DIN EN 60730-1 и DIN EN 60730-2-14. Производство сертифицировано по ISO 9001.

Конструктивные особенности

Сервопривод оснащен реверсивным синхронным двигателем, который устойчив к блокировке и обеспечивает вращение вала против часовой стрелки. Конструкция редуктора позволяет вручную отсоединять его от двигателя для проведения настройки или сервисных работ. Вал привода изготовлен из стали с черным покрытием для защиты от коррозии. Наличие двух конечных и двух вспомогательных переключателей расширяет возможности для интеграции в сложные схемы автоматизации.

Основные параметры:

• Электропитание: 230 В переменного тока (-15% / +10%)
• Частота: 50...60 Гц
• Время открытия на 90º: 4 с
• Номинальный крутящий момент: 1.5 Нм
• Направление вращения: Против часовой стрелки
• Класс защиты: IP54
• Диаметр вала: 8 мм
• Вес: ~500 г
• Температура эксплуатации: от -20 до +60 °C

Для заказа сервопривода Siemens SQN72.2A4A20 или получения технической консультации, пожалуйста, свяжитесь с нашими специалистами. Как официальный дилер, компания Промэлектроника гарантирует подлинность продукции и предоставляет полную техническую поддержку.
