Suntec AT2 45 D K 9584 4P 0700

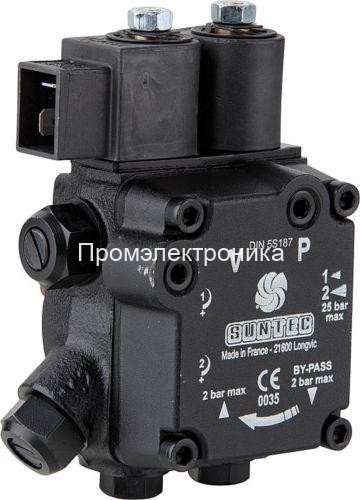

Топливный насос Suntec AT2 45 D K 9584 4P 0700 – прецизионное управление подачей топлива для горелок

В современной промышленной и бытовой теплотехнике надежность и точность работы горелочных устройств напрямую зависят от качества компонентов топливной системы. Ключевым элементом, обеспечивающим стабильную подачу жидкого топлива, является насос. Модель Suntec AT2 45 D K 9584 4P 0700 от ведущего французского производителя Suntec представляет собой высокотехнологичное решение, разработанное для горелок малой и средней мощности, работающих на дизельном топливе или керосине. Компания Промэлектроника, являясь официальным дилером Suntec, рада представить этот продукт на российском рынке, гарантируя его подлинность и соответствие заявленным характеристикам.

Принцип Действия и Конструктивные Особенности

Насос Suntec AT2 45 D K 9584 4P 0700 относится к серии AT2, отличительной чертой которой является наличие двух ступеней давления, управляемых интегрированной системой клапанов. В основе конструкции лежит проверенный временем и высокоэффективный шестеренчатый механизм. Ведущая и ведомая шестерни, изготовленные из износостойких материалов, при вращении (против часовой стрелки, если смотреть со стороны вала – индекс D) создают необходимое разрежение во всасывающей линии и нагнетают топливо под давлением к форсунке горелки.

Уникальность серии AT2 заключается в реализации двух рабочих режимов с различными уровнями давления на одной форсуночной линии. Переключение между низким (заводская уст. ~9 бар) и высоким (заводская уст. ~22 бар) давлением осуществляется с помощью встроенного электромагнитного клапана (ЭМК), который активирует или деактивирует байпасную линию второй ступени давления. Это позволяет оптимизировать процесс сгорания топлива на разных режимах мощности горелки, повышая ее КПД и снижая выбросы вредных веществ.

Регулировка давления для каждой ступени производится независимо с помощью двух золотниковых клапанов, доступ к регулировочным винтам которых удобно расположен на корпусе насоса. Прецизионная настройка позволяет адаптировать работу насоса под конкретные требования горелочного устройства в диапазоне от 8 до 25 бар.

Для защиты прецизионного механизма насоса от механических примесей, способных привести к преждевременному износу или отказу, предусмотрен встроенный сетчатый фильтр цилиндрической формы. Фильтрующий элемент с размером ячейки 150 мкм и общей открытой площадью 6 см² эффективно задерживает загрязнения. Конструкция фильтра обеспечивает легкий доступ для периодической очистки и обслуживания.

Технические Характеристики и Эксплуатационные Параметры

Насос Suntec AT2 45 D K 9584 4P 0700 демонстрирует стабильную производительность и надежность в широком диапазоне условий.

• Тип перекачиваемой жидкости: Дизельное топливо, керосин.
• Производительность (при 11 бар, вязкость 5 сСт): 46 л/ч (для основной ступени).
• Производительность 2-й ступени (при 11 бар, вязкость 5 сСт): 31 л/ч.
• Диапазон рабочего давления на форсунку: 8 – 25 бар.
• Метод установки: Втулочное крепление (фланцевое), диаметр посадочного места ⌀ 32 мм.
• Направление вращения вала: Против часовой стрелки (D) (со стороны вала).
• Расположение выхода на форсунку: Справа (D).
• Присоединительные размеры:
  • Всасывающая и обратная линии: ¼ дюйма NPTF (коническая резьба, 6.35 мм).
  • Выход на форсунку: ⅛ дюйма (3.175 мм).
  • Порты для манометра и вакуумметра: ⅛ дюйма (3.175 мм).
• Конфигурация системы: Разработан для двухтрубной системы (заглушка байпаса P установлена на заводе в обратную линию). Для однотрубной системы заглушку необходимо снять.
• Диаметр вала: 8 мм, конструкция с двумя лысками для надежной передачи крутящего момента.
• Эксплуатационная вязкость топлива: от 1 до 12 мм²/с (сСт).
• Температура топлива: от 0 до +60 °C (максимальная температура в насосе).
• Давление на входе/выходе: Макс. 2 бар.
• Высота всасывания: Макс. 0.45 бар вакуума (для предотвращения кавитации).
• Скорость вращения вала: Номинальная 2850 об/мин, максимальная 3600 об/мин.
• Крутящий момент: 0.1 Н·м.
• Параметры электромагнитного клапана:
  • Напряжение: 220-240В, 50/60Гц (стандартно, доступны другие варианты: 110-120В, 24В).
  • Потребляемая мощность: 9 Вт.
  • Максимальное давление ЭМК: 25 бар.
• Класс пылевлагозащиты: IP54, что подтверждает возможность эксплуатации насоса в условиях повышенной влажности и запыленности, характерных для промышленных котельных.
• Вес: 1.3 кг, что упрощает монтаж и обслуживание.

Преимущества и Области Применения

Выбор насоса Suntec AT2 45 D K 9584 4P 0700 обусловлен рядом неоспоримых преимуществ:

1. Гибкость Управления Горением: Возможность работы на двух уровнях давления позволяет оптимизировать сжигание топлива на разных стадиях работы горелки, повышая общую эффективность системы отопления или технологического процесса.
2. Высокая Надежность: Проверенная конструкция шестеренчатого механизма, качественные материалы и строгий контроль производства Suntec гарантируют долгий срок службы и безотказность даже в тяжелых промышленных условиях.
3. Простота Интеграции и Обслуживания: Стандартные присоединительные размеры, втулочное крепление и понятная схема подключения упрощают монтаж. Доступность фильтра и возможность использования стандартных ремкомплектов снижают эксплуатационные расходы.
4. Универсальность: Насос эффективно работает как с дизельным топливом различной вязкости, так и с керосином, в широком диапазоне температур окружающей среды.
5. Защищенность: Класс защиты IP54 обеспечивает надежную работу в неблагоприятных условиях эксплуатации.

Благодаря своим характеристикам, насос Suntec AT2 45 D K 9584 4P 0700 находит широкое применение в системах отопления жилых и коммерческих зданий, а также в различных технологических установках, где используются дизельные горелки малой и средней мощности с необходимостью двухступенчатого регулирования подачи топлива.

Заказ и Поддержка

Компания Промэлектроника, как официальный дилер Suntec, предлагает не только приобрести насос AT2 45 D K 9584 4P 0700 по конкурентоспособной цене, но и получить квалифицированную техническую поддержку. Мы гарантируем оригинальность продукции и наличие всех необходимых сертификатов. Наши специалисты готовы предоставить исчерпывающую информацию по подбору, установке и эксплуатации оборудования Suntec.

Для получения консультации, уточнения актуальной цены и оформления заказа на топливный насос Suntec AT2 45 D K 9584 4P 0700, пожалуйста, свяжитесь с нашим отделом продаж.

Сделайте выбор в пользу проверенной надежности и эффективности – выберите Suntec с Промэлектроника!

Контактная информация для заказа и консультаций: Email: sales@prom-elec.com
