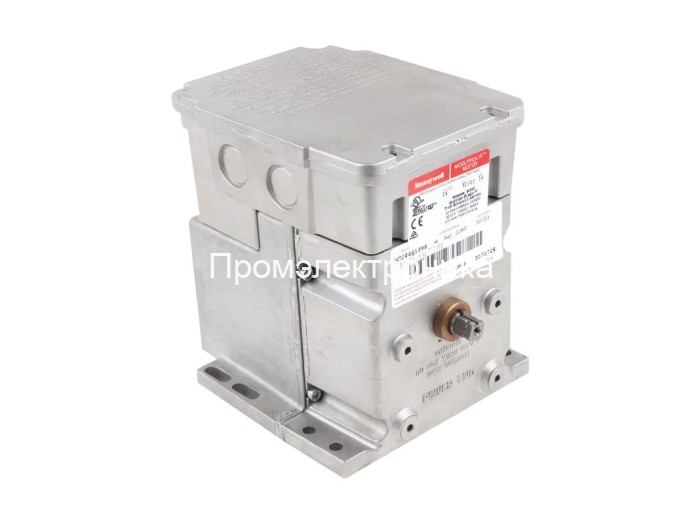

Сервопривод Honeywell M7284C1000

Полное руководство по сервоприводу Honeywell M7284C1000: Установка, настройка и эксплуатация

Сервоприводы Honeywell серии Modutrol IV, и в частности модель M7284C1000, являются надёжными устройствами, предназначенными для точного управления заслонками и клапанами в системах отопления, вентиляции и кондиционирования воздуха (HVAC). M7284C1000 — это модель без пружинного возврата, которая управляется электронным контроллером с помощью токового (4-20 мА) или вольтового (2-10 В) сигнала для позиционирования клапана или заслонки в любом положении. Данное руководство, основанное на официальной документации производителя, подробно описывает процессы установки, подключения, настройки и проверки этого сервопривода.

Основные характеристики

• Назначение: Управление заслонками и клапанами.
• Тип: Без пружинного возврата.
• Питание: 24 В переменного тока. Могут поставляться с заводским трансформатором или с возможностью его установки на месте.
• Управляющий сигнал: 4-20 мА или 2-10 В постоянного тока.
• Ход: Регулируемый в диапазоне от 90° до 160°.
• Время полного хода: Стандартное время составляет 30 секунд для хода 90° и 60 секунд для хода 160°.
• Корпус: Литой алюминиевый корпус с встроенной распределительной коробкой, обеспечивающей защиту класса NEMA 3.

Принадлежности

Для расширения функциональности и удобства монтажа сервопривода M7284C1000 доступен ряд принадлежностей:

• Комплекты внутренних вспомогательных выключателей (220736А/В): Позволяют добавлять один или два вспомогательных выключателя на месте установки.
• Кронштейн-переходник (220738А): Поднимает вал двигателя на 19 мм (3/4 дюйма), что необходимо для совместимости с предыдущими моделями Modutrol и для использования с некоторыми типами тяг.
• Адаптер резьбовых клемм (220741А): Преобразует стандартные быстроразъемные клеммы в резьбовые.
• Звенья кривошипа (221455А, 221455ADW): Разработаны для обеспечения полного поворота без задевания основания двигателя.
• Встроенные трансформаторы (50017460-001/003): Обеспечивают питание 24 В переменного тока от сетей 120/230 В.
• Узлы тяг (Q100, Q5001, Q605): Предназначены для подключения двигателя к дроссельным клапанам V51, водяным или паровым клапанам, а также к заслонкам.
• Вспомогательный потенциометр (Q181): Используется для последовательного или параллельного управления несколькими двигателями.
• Взрывозащищенный корпус (ES650-117): Предназначен для использования во взрывоопасных атмосферах.

Установка

Правильная установка — залог долгой и безотказной работы сервопривода.

Подготовительные шаги и меры предосторожности

1. Прочтите инструкцию: Тщательное изучение инструкций поможет избежать повреждения изделия и опасных ситуаций.
2. Проверьте характеристики: Убедитесь, что номинальные характеристики привода соответствуют требованиям вашей системы.
3. Квалификация установщика: Монтаж должен производиться обученным и опытным специалистом.
4. Отключите питание: Перед началом работ всегда отключайте все источники электропитания во избежание поражения током или короткого замыкания.
5. Не вращайте вал вручную: Категорически запрещается поворачивать вал двигателя рукой или с помощью инструментов. Это может привести к необратимому повреждению редуктора и контактов ограничения хода.

Выбор места и монтаж

• Пространство для обслуживания: Выбирайте место установки с достаточным пространством для монтажа принадлежностей и последующего обслуживания.
• Установка вне помещения: Используйте влагозащищенные разъемы и распределительную коробку класса NEMA 3. При монтаже в любом положении, кроме вертикального, необходим комплект защиты от факторов внешней среды (4074ERU).
• Агрессивные среды: Избегайте установки в местах с наличием кислотного тумана или агрессивных паров, которые могут повредить металлические части.
• Ориентация: Двигатель следует устанавливать так, чтобы его вал с кривошипом располагался горизонтально. Монтажные фланцы рассчитаны на крепежные винты или болты диаметром 6,4 мм (1/4 дюйма).
• Использование кронштейна-переходника (220738А): Кронштейн необходим при замене старых моделей Modutrol, при использовании наружного вспомогательного выключателя Q607 или некоторых тяг клапанов (кроме Q5001), а также для обеспечения дополнительного зазора при работе тяги заслонки.

Электропроводка

Электромонтаж должен выполняться в строгом соответствии с действующими нормами и правилами.

1. Соответствие питания: Убедитесь, что напряжение и частота источника питания соответствуют указанным на двигателе.
2. Параллельное подключение: При подключении нескольких двигателей к одному источнику питания убедитесь, что его мощность достаточна для их суммарной нагрузки.
3. Доступ к клеммам: Для доступа к клеммам необходимо снять крышку распределительной коробки, открутив четыре винта.
4. Схемы подключения:
   • Типовая схема: Питание 24 В подается на клеммы T1 и T2. Управляющий сигнал от контроллера (например, 4-20 мА) подключается к клеммам «+» и «-».
   • Несколько двигателей: До шести двигателей можно подключить к одному контроллеру на 4-20 мА.
   • Принудительное открытие: Для перемещения вала в полностью открытое положение необходимо подключение к клемме F.

Настройка и регулировка

После монтажа и подключения необходимо выполнить настройку параметров сервопривода. Перед началом регулировок обязательно отсоедините тягу клапана от вала двигателя.

Регулировка хода

Большинство моделей, включая M7284C1000, позволяют регулировать угол поворота вала от 90° до 160°. Исключение составляют модели с фиксированным ходом (например, M7284C1083).

1. Отключите контроллер от двигателя.
2. Снимите крышку распределительной коробки.
3. Найдите потенциометр регулировки хода. Если смотреть со стороны приводного конца вала, он будет крайним слева.
4. С помощью плоской отвертки поверните потенциометр по часовой стрелке до упора для установки хода в 160° (максимум) или против часовой стрелки до упора для установки хода в 90° (минимум). Промежуточные положения соответствуют ходу между 90° и 160°.

Регулировка нуля и диапазона (для моделей Q)

Модели с индексом Q (например, M7284Q) позволяют настраивать начальную точку (нуль) и рабочий диапазон.

1. Нуль (Start): Устанавливает значение входного сигнала, при котором вал находится в закрытом положении (0% хода).
2. Диапазон (Span): Определяет диапазон входного сигнала, соответствующий полному ходу вала (от 0% до 100%).

Процедура настройки:

1. Поверните потенциометр нуля до упора по часовой стрелке (максимальный нуль), а потенциометр диапазона — до упора против часовой стрелки (минимальный диапазон).
2. Подайте на вход ток, соответствующий желаемому закрытому положению.
3. Медленно вращайте потенциометр нуля против часовой стрелки, пока вал не начнет двигаться. Это установит точку нуля.
4. Подайте на вход ток, соответствующий желаемому полностью открытому положению.
5. Поворачивайте потенциометр диапазона по часовой стрелке, пока вал не начнет двигаться в сторону закрытия. Это установит рабочий диапазон.
6. Повторно проверьте и при необходимости скорректируйте настройки нуля и диапазона.

Проверка

После завершения установки и всех регулировок необходимо провести тщательную проверку работы системы.

1. Запустите двигатель: Используя контроллер, подайте управляющий сигнал и убедитесь, что двигатель корректно приводит в действие заслонку или клапан.
2. Проверьте реакцию: Убедитесь, что привод правильно реагирует на изменения входного сигнала от контроллера.
3. Проверьте механику: Осмотрите все механические соединения (тягу, кривошип, крепления), чтобы убедиться в их надежности и отсутствии люфтов.
4. Проверьте свободный ход: Убедитесь, что тяга заслонки перемещается во всем диапазоне хода двигателя без зацепления или ударов о другие элементы конструкции.
5. Вспомогательные выключатели: Если используются, проверьте их срабатывание в заданных положениях вала.

Соблюдение этих инструкций обеспечит правильную и эффективную работу сервопривода Honeywell M7284C1000, гарантируя точное и надежное управление в вашей системе.
