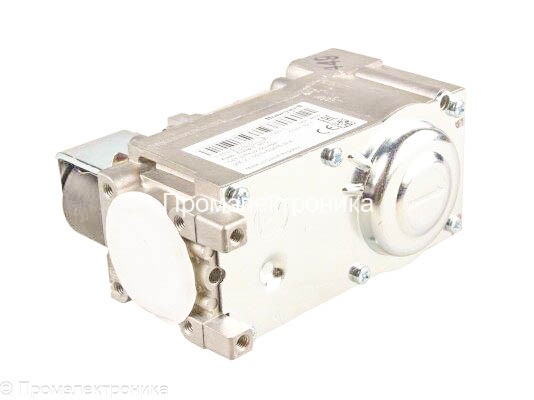

Газовый клапан Honeywell VR4605CB1009

Газовый клапан Honeywell (Resideo) VR4605CB1009 – надёжное сердце вашей системы отопления

Современные газовые котлы и водонагреватели предъявляют повышенные требования к безопасности и стабильности работы. Газовый клапан Honeywell (Resideo) VR4605CB1009, также известный как клапан Resideo VR4605CB1009, Клапан газовый VR4605C B 1009 или Газовый электромагнитный клапан Honeywell VR4605CB1009, – это решение, которое сочетает в себе передовые технологии, компактность и непревзойдённую надёжность. Он специально создан для обеспечения точного управления потоком газа и безопасного розжига главной горелки в отопительных системах, котлах и водонагревателях.

Компания «Промэлектроника» является официальным дилером Honeywell (Resideo), что гарантирует подлинность устройства, заводскую гарантию и доступ к профессиональной поддержке. В данном подробном описании вы узнаете о назначении клапана, его технических характеристиках, особенностях установки и эксплуатации, а также о профессиональном подходе к ремонту и очистке, который позволит вам содержать отопительную систему в идеальном состоянии многие годы.

1. Назначение и основные функции газового клапана Honeywell (Resideo) VR4605CB1009

Газовый клапан Honeywell VR4605CB1009 выполняет все ключевые функции, связанные с подачей газа, розжигом и безопасной эксплуатацией котлов. Устройство предназначено для работы с системами розжига:

• DSI (Direct Spark Ignition) – прямой искровой розжиг,
• IP (Intermittent Pilot) – система с пилотной (запальной) горелкой,
• HSI (Hot Surface Ignition) – калильный (накальный) розжиг.

Клапан обеспечивает контроль не только за основным потоком газа, но и при необходимости подаёт газ к пилотной горелке. Он незаменим в современных системах отопления – от бытовых центральных котельных установок до водогрейных котлов и калориферов. При этом Газовый электромагнитный клапан Honeywell VR4605CB1009 благодаря своему компактному размеру и удобной конструкции прекрасно интегрируется в оборудование различных производителей, в том числе:

• BAXI (артикул 5331830) – модели SLIM HP 1.160 iN, SLIM HP 1.830 iN, SLIM HP 1.990 iN,
• Sime (артикул 6089711) – модели RMG 90 MK, RMG 100 MK,
• Beretta (артикул 20048157).

Тем самым, замена или модернизация системы отопления с участием клапана VR4605CB1009 становится значительно проще и быстрее.

2. Ключевые особенности и преимущества

1. Надёжная конструкция
   В конструкции применяются два электромагнитных клапана класса B и J, отвечающие за герметичность и точное двухпозиционное (ВКЛ/ВЫКЛ) управление подачей газа. Благодаря строгому контролю качества со стороны Honeywell (Resideo), клапан выдерживает значительные нагрузки и рассчитан на длительную эксплуатацию.
2. Широкий рабочий диапазон давления
   Устройство способно работать при давлении от 3 до 37 мбар, а предельно допустимое входное давление достигает 60 мбар. Этот диапазон делает клапан универсальным решением для использования в различных регионах и условиях эксплуатации.
3. Компактность
   Клапан Resideo VR4605CB1009 разработан специально для установки в пространствах с ограниченным доступом. Компактные габариты и умная компоновка обеспечивают лёгкость монтажа, что немаловажно для сервисных инженеров и конечных пользователей.
4. Удобное подключение
   Монтаж выполняется через фланцы с посадочным размером 36×36 мм. Также предусмотрен DIN-штекер для быстрой и безопасной коммутации электрической части. Возможен монтаж под углом до 90° от вертикали.
5. Встроенные фильтры
   В корпусе газового клапана VR4605CB1009 предусмотрены внутренние мелкосетчатые фильтры, задерживающие мелкие частицы мусора и предотвращающие попадание грязи в горелку. При необходимости можно установить дополнительный фильтр на выходе.
6. Регулятор давления Compact Automatic
   Специальная конструкция обеспечивает стабильное давление на выходе независимо от колебаний давления в магистрали. Это гарантирует ровное горение, отсутствие внезапных затуханий и оптимальную экономию газа.
7. “Softlite” и другие расширенные функции
   Клапан может поддерживать функции мягкого розжига (“softlite”), позволяя снизить нагрузку на горелку и уменьшить шум при запуске отопительной системы. Дополнительные возможности включают электромеханическую модуляцию, двухуровневое управление (высокий-низкий) и переход между разными типами газа.
8. Официальная поддержка от Промэлектроники
   Приобретая Клапан газовый VR4605C B 1009 у компании «Промэлектроника» (официального дилера Honeywell (Resideo)), вы получаете оригинальное изделие с полным пакетом документов и возможностью профессиональной консультации по любым техническим вопросам.

3. Технические характеристики

• Класс герметичности: B и J (по стандарту EN 161)
• Предельно допустимое давление на входе: 60 мбар
• Рабочее давление: 3–37 мбар
• Электропитание: 230 В
• Соединение: фланцы 36×36 мм
• Внутренний диаметр входного/выходного патрубка: 23 мм
• Рабочая температура окружения: от 0 до +60 °C
• Электромагнитные клапаны (V1 и V2): класса B и J
• Способ подключения (электрическая часть): DIN-штекер, возможность иного расположения катушки
• Дополнительные возможности: мягкий розжиг (“softlite”), двухуровневое регулирование, модуляция, фильтр пилотного газа (для систем IP), смена вида газа

Столь богатый набор параметров и функций обеспечивает гибкость при проектировании и эксплуатации котлов, снижая риск ошибок и повышая уровень безопасности.

4. Основные области применения

1. Бытовые и полупромышленные котлы
   Благодаря совместимости с котлами Baxi, Sime, Beretta и др., Газовый электромагнитный клапан Honeywell VR4605CB1009 находит широкое применение в сфере отопления частных домов, дач и коттеджей, а также в полупромышленных котельных.
2. Водонагреватели
   Использование этой модели клапана в водонагревательных системах способствует стабильности и экономии ресурса, поскольку автоматизация подачи газа продумана до мелочей.
3. Калориферы и системы горячего водоснабжения
   При работе в составе воздухонагревательных установок клапан обеспечивает корректный расход и управление пламенем, исключая риск избыточных теплопотерь.
4. Специализированные производственные системы
   Наличие разнообразных модификаций и возможность тонкой настройки делают устройство популярным в пищевой и химической промышленности, где требуются стабильные параметры и жёсткие нормы безопасности.

5. Установка и наладка: важные рекомендации

1. Подготовка к монтажу
   Прежде чем приступить к установке, важно убедиться, что давление в газовой магистрали не превышает 60 мбар, а тип газа соответствует требованиям клапана. При необходимости замены или модернизации также проверьте совместимость артикулов (например, у Baxi – 5331830).
2. Правильная ориентация
   Производитель допускает монтаж под углом до 90° от вертикали, однако в большинстве случаев рекомендуется вертикальная установка, чтобы упростить доступ к регуляторам и измерительным штуцерам.
3. Использование фильтров
   Хотя в клапане уже предусмотрен встроенный мелкосетчатый фильтр, профессионалы настоятельно рекомендуют установить дополнительный фильтр на входе в магистраль. Это снизит риск засорения и продлит срок службы клапана.
4. Проверка работоспособности
   После установки подключите клапан к источнику питания 230 В, проверьте отсутствия утечек газа, целостность уплотнений и работоспособность электромагнитных катушек (V1 и V2). Для диагностики возможно применение специального манометра или тестового оборудования для измерения разряжения/давления.
5. Регулировка выходного давления
   Устанавливайте и регулируйте требуемое выходное давление строго в соответствии с документацией к котлу и рекомендациями Honeywell (Resideo). Все настройки регулятора Compact Automatic расположены сверху, что упрощает процедуру.

6. Эксплуатация и обслуживание

Чтобы Клапан газовый VR4605C B 1009 оставался эффективным и безопасным в течение всего срока службы, важно соблюдать ряд правил:

1. Регулярная проверка герметичности
   Минимум раз в год следует проводить плановый осмотр газопроводов и соединений. Используйте специальные приборы для обнаружения утечек газа или мыльный раствор, если нет возможности применения более точного оборудования. Любые подозрения на утечку – повод немедленно обратиться к специалистам.
2. Контроль состояния электромагнитных катушек
   Нагрев катушек при работе является нормой, но при чрезмерном перегреве или появлении запаха гари (что случается крайне редко) необходимо выключить котёл и провести диагностику. Современные катушки Honeywell, как правило, обладают длительным ресурсом, но механические повреждения или заводской брак могут привести к сбоям.
3. Чистота газовых каналов
   Во избежание проблем с подачей газа и корректностью розжига рекомендуется периодически проверять состояние фильтра и очищать его при необходимости. Плотные отложения и крупные частицы могут нанести вред не только клапану, но и всей горелочной системе.
4. Своевременное обновление уплотнений
   Уплотнительные кольца и прокладки, на которых держится герметичность клапана и фланцевых соединений, со временем изнашиваются. При возникновении даже небольших признаков негерметичности или микроподтеков газа следует заменить уплотнения.
5. Регулярный сервис котла
   Как и любое другое сложное оборудование, котёл нуждается в периодическом техобслуживании (от 1 раза в год). При этом клапан VR4605CB1009 проверяется на предмет корректного срабатывания, соответствия рабочего давления нормативам и отсутствия признаков загрязнения.

7. Профессиональный подход к ремонту и очистке клапана VR4605CB1009

Несмотря на высокую надёжность и долговечность, иногда может возникнуть необходимость ремонта или глубокой очистки газового клапана Honeywell (Resideo) VR4605CB1009. По опыту слесарей по ремонту клапанов и наладчиков газового оборудования, специалисты рекомендуют следующие шаги:

1. Диагностика первопричины неисправности
   • Осмотр внешних повреждений. Проверьте целостность корпуса, наличие коррозии или трещин.
   • Проверка катушек. Используйте мультиметр для измерения сопротивления обмотки (омметрический тест). В случае обрыва или слишком низкого/высокого сопротивления катушка подлежит замене.
   • Измерение давления. При помощи манометра на входе и выходе клапана определите, стабильно ли поддерживается нужное давление. Если есть перепады, проблема может заключаться в загрязнении регулятора или износе внутренних деталей.
2. Разборка и очистка внутренних элементов
   • Снятие клапана с газопровода. Обязательно перекройте газ, сбросьте давление, убедитесь в отсутствии утечек. Затем отсоедините фланцы, аккуратно освободите клапан.
   • Доступ к фильтрам. Внутренние сетчатые фильтры обычно не предназначены для извлечения, но при аккуратном обращении опытный специалист может провести их продувку сжатым воздухом или осторожную промывку при сильном загрязнении.
   • Очистка каналов. Используйте специальные составы для удаления нагара, ржавчины и отложений. При сильном загрязнении можно применять мягкие неагрессивные растворители, но важно не повредить уплотнительные элементы.
   • Проверка подвижных частей. Оцените состояние пружин, уплотнений и штоков электромагнитных клапанов. Любые трещины, потерю эластичности или явные дефекты уплотнений необходимо устранять путём замены расходных материалов.
3. Замена изношенных деталей
   • Катушки электромагнитных клапанов (V1 и V2). Если они не проходят электрические тесты (обрыв цепи, отсутствие отклика при подаче тока), целесообразно заменить их на оригинальные катушки Honeywell.
   • Уплотнительные кольца и прокладки. Используйте только рекомендованные производителем прокладки или качественные аналоги, соответствующие термостойкости и химической стойкости.
   • Регулятор давления. Серьёзные повреждения регулятора (например, поломка сервомеханизма) могут потребовать полной замены его узла.
4. Сборка и проверка работоспособности
   После завершения очистки и ремонта собирайте клапан согласно инструкции производителя. На этапе тестового запуска проверьте:
   • Отсутствие утечек газа,
   • Соответствие выходного давления заданным нормам,
   • Срабатывание клапанов V1 и V2,
   • Правильность включения мягкого розжига, если он реализован в конкретной конфигурации.
5. Настройка и контроль в рабочем режиме
   Когда котёл запущен и система вышла на рабочий уровень, оцените стабильность пламени и отсутствие затуханий или резких скачков давления. Проводите контрольные измерения через 15–20 минут работы, чтобы убедиться, что вся автоматика функционирует корректно.

Важно: Для сложного ремонта и диагностики клапана VR4605CB1009 рекомендуется обращаться к сертифицированным специалистам. Неправильные действия во время ремонта могут привести к утечкам газа и аварийным ситуациям.

8. Расширенные функциональные возможности: больше, чем просто клапан

1. Серворегулятор давления
   Главной “изюминкой” VR4605CB1009 является встроенный серворегулятор, поддерживающий стабильное давление на выходе даже при существенных колебаниях входного давления. Это не только упрощает эксплуатацию котла, но и способствует более равномерному сгоранию топлива.
2. Обратная связь по давлению
   В некоторых модификациях предусмотрен канал обратной связи, позволяющий поддерживать постоянное давление в горелке. Таким образом, колебания расхода газа или изменения в окружающих условиях не влияют на пламя.
3. Мягкий розжиг (softlite) и плавная модуляция
   Эти функции важны для повышения комфорта и снижения уровня шума при запуске котла. “Softlite” способствует уменьшению ударной нагрузки на горелку и улучшает общую надёжность системы.
4. Двухуровневое (высокий-низкий) регулирование
   Предусмотрено для более тонкой настройки пламени. Так, при низкой температуре наружного воздуха котёл может работать на полном газоснабжении, а при умеренных температурах – переключаться на пониженный режим и экономить топливо.
5. Возможность переключения между типами газа
   Некоторые модели VR4605 позволяют быстро перейти с природного газа на сжиженный пропан-бутан и обратно – при наличии соответствующего комплекта настройки. Это особенно актуально в регионах, где нет стабильной газовой магистрали, и пользователи вынуждены использовать баллонный газ.

9. Почему стоит выбрать именно Honeywell (Resideo) VR4605CB1009

1. Безупречная репутация бренда
   Honeywell (ныне Resideo) десятилетиями разрабатывает высокотехнологичную автоматику для промышленности и бытового сектора. Приобретая клапан данного бренда, вы получаете продукт, соответствующий европейским и мировым стандартам безопасности.
2. Сертификаты соответствия
   Класс герметичности B и J по EN 161 говорит о том, что клапан прошёл тщательные испытания и отвечает жёстким нормам герметичности и пожаробезопасности.
3. Совместимость с популярными брендами котлов
   Наличие заводских артикулами для Baxi (5331830), Sime (6089711), Beretta (20048157) свидетельствует о признании этого решения ведущими производителями отопительного оборудования.
4. Широкая сеть сервис-центров
   В случае необходимости ремонта или обслуживания вы легко найдёте специалиста, знакомого с особенностями конструкции VR4605CB1009. Специализированные сервис-центры Honeywell (Resideo) работают по всей стране.
5. Оптимальное соотношение цены и качества
   Хотя Honeywell является премиальным брендом, его продукция отличается длительным сроком службы и низкой вероятностью отказов. В итоге вы экономите на возможных ремонтах и простоях системы.

10. Преимущества покупки в «Промэлектронике» – официальном дилере Honeywell (Resideo)

1. Гарантия подлинности
   Приобретая клапан Resideo VR4605CB1009 в нашем интернет-магазине, вы можете быть уверены, что получаете оригинальное изделие с полным пакетом документов и сертификацией.
2. Квалифицированная консультация
   Наши специалисты имеют многолетний опыт работы с оборудованием Honeywell и помогут подобрать оптимальную конфигурацию клапана, учитывая технические параметры вашего котла и ваши личные требования.
3. Широкий ассортимент
   У нас вы можете найти не только газовые клапаны, но и другую автоматику, запасные части, регуляторы, управляющие модули и т. д., что даёт возможность комплексной закупки оборудования для ремонта или модернизации.
4. Гибкие условия оплаты и доставки
   «Промэлектроника» сотрудничает с проверенными транспортными компаниями, что позволяет нам предлагать быструю доставку по всей России. Оплатить товар вы можете удобным для вас способом.
5. Сервисная поддержка
   Мы осуществляем послепродажное сопровождение, консультируем по вопросам установки и обслуживания, а также при необходимости помогаем с гарантийными случаями.

Свяжитесь с нами по email: sales@prom-elec.com для уточнения любых деталей или оформления заказа.

11. Пошаговая инструкция по оформлению заказа

1. Перейдите в каталог интернет-магазина «Промэлектроника»
   Выберите нужный вам товар – «Газовый клапан Honeywell (Resideo) VR4605CB1009» или другую модификацию серии VR4605.
2. Уточните наличие
   Мы стараемся поддерживать запас газовых клапанов Honeywell (Resideo) на складе, однако при оптовых закупках или в пиковые сезоны может потребоваться предварительный заказ.
3. Оформите заказ
   Заполните форму на сайте, укажите желаемый способ оплаты и доставки. Наш менеджер свяжется с вами для подтверждения информации и уточнения деталей.
4. Оплата
   Мы принимаем различные виды оплат (безналичный расчёт, банковские карты и др.). В некоторых случаях возможна оплата при получении в транспортной компании (наложенный платёж).
5. Получите товар
   После оплаты заказ отправляется в ближайшее время. Сроки доставки зависят от вашего региона, но мы стараемся работать максимально оперативно.
6. Техническая поддержка
   В процессе монтажа или дальнейшей эксплуатации вы всегда можете обратиться к нам за советом или получить контакты авторизованных сервисных центров Honeywell (Resideo).

12. Часто задаваемые вопросы (FAQ)

Вопрос: Подходит ли газовый клапан VR4605CB1009 для котлов другого производителя, не упомянутого в списке?
Ответ: Да, многие производители используют унифицированные посадочные размеры и стандарты газовых клапанов. Если ваш котёл имеет посадочное место 36×36 мм, рабочее напряжение 230 В и рабочее давление до 60 мбар, есть высокий шанс, что VR4605CB1009 подойдёт. Мы рекомендуем свериться с документацией котла или проконсультироваться с нашими специалистами.

Вопрос: Как часто нужно проводить сервисную чистку?
Ответ: Стандартный регламент технического обслуживания котла предполагает осмотр всех элементов горелочной системы (включая клапан) не реже одного раза в год. Однако в районах с некачественным газовым топливом или повышенной запылённостью воздуха целесообразно проводить проверку и чистку клапана каждые полгода.

Вопрос: Что делать, если у меня не загорается пилотная горелка?
Ответ: Возможны несколько причин, включая неисправность электромагнитного клапана V1, засорение пилотной форсунки или проблемы с системой розжига. Первым шагом проверьте наличие искры и подачу газа в пилотную горелку. Если проблема сохраняется, обратитесь к сервисному мастеру для диагностики клапана.

Вопрос: Можно ли самостоятельно ремонтировать газовый клапан?
Ответ: Допускаются лишь базовые проверки (например, герметичность соединений, визуальный осмотр). Для капитального ремонта и разборки клапана, в частности касающейся внутренних деталей и катушек, лучше обратиться к сертифицированным специалистам. Неквалифицированное вмешательство чревато опасностью газовых утечек и выходом из строя дорогостоящего оборудования.

Заключение

Газовый клапан Honeywell (Resideo) VR4605CB1009 – это высокотехнологичный, проверенный временем элемент системы отопления, который обеспечивает точное и безопасное управление подачей газа. Он создан с учётом потребностей разных типов систем розжига (DSI, IP, HSI) и надёжно работает в широком диапазоне давления. Благодаря компактным габаритам, гибкому монтажу и возможностям тонкой настройки, Клапан газовый VR4605C B 1009 становится оптимальным выбором для владельцев котлов Baxi, Sime, Beretta и многих других.

Устройство сочетает в себе инновационные решения, такие как серворегулятор давления Compact Automatic, мягкий розжиг (“softlite”), двухуровневое электрическое регулирование и даже переключение между видами газа. Это позволяет существенно повысить эффективность и комфорт эксплуатации вашего оборудования.

Компания «Промэлектроника» гордится статусом официального дилера Honeywell (Resideo) и предоставляет лучшие условия для приобретения и обслуживания этого клапана. Наша команда экспертов готова предложить исчерпывающую консультацию по вопросам подбора, установки, ремонта и профилактической очистки клапана, опираясь на многолетнюю практику работы со слесарями и наладчиками газового оборудования.

Чтобы узнать больше или оформить заказ, пишите на sales@prom-elec.com. Мы всегда на связи и с радостью поможем вам подобрать оптимальное решение для вашей системы отопления. Выбирайте Газовый электромагнитный клапан Honeywell VR4605CB1009 – и будьте уверены в долговечности, безопасности и эффективности вашего котельного оборудования.

Техническая документация газового клапана Honeywell серии VR4605
