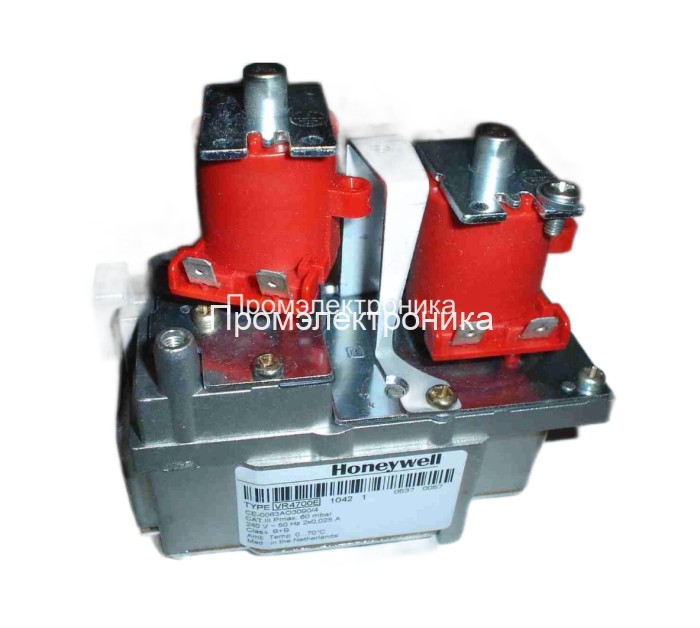

Газовый клапан Honeywell VR4700

В наличии
0 руб.

Газовый клапан Honeywell серии VR4700

Регулятор Honeywell серии VR4700 используется совместно с системами искрового розжига горелки (DSI), системами с пилотной горелкой (IP) или системами калильного розжига (HSI) и связанными с ними устройствами, обеспечивающими безопасный розжиг и контроль главной горелки отопительной установки

Газовые регуляторы серии VR4700 выполняют все функции, необходимые для безопасного регулирования потока газа в пилотную и основную горелки бытовой системы центрального отопления, калориферов, водогрейных котлов и водонагревателей.

 Газовые регуляторы Compact Automatic содержат стандартный корпус, на который в заводских условиях устанавливается целый ряд узлов, образующих различные дополнительные устройства системы. Это существенно упрощает систему управления котлом, поскольку технические характеристики и размеры блоков одинаковы для всех дополнительных устройств системы.
Дополнительно доступны следующие средства: регулятор давления, дроссельный клапан, устройство плавного розжига (настраиваемое), двухуровневое (высокий - низкий) регулирование и модуляция расхода газа (электрическая или механическая) для различных применений. Для обеспечения полной универсальности системы предусматриваются модификации с питанием от сети, низковольтные модификации и три номинала пропускной способности комбинированных газовых регуляторов Compact Automatic. Также предлагается изготовление моделей с напряжением питания, заданным заказчиком.
Автоматический газовый регулятор Compact Automatic имеет первое двухпозиционное электрическое исполнительное устройство прямого действия для открывания предохранительного клапана класса A или B по EN 161 и второй двухпозиционный электрический исполнительный сервоклапан для открывания главного клапана класса B, C или J по EN 161. Автоматические газовые регуляторы Compact Automatic рассчитаны на нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30). Если не оговорено иначе, все измерения проводятся в стандартных условиях.

Общие положения

• Специально предназначены для использования с отопительными газовыми установками, снабженными системой розжига DSI, HSI или IP для зажигания главной горелки.

• Прошедшая проверку временем конструкция обеспечивает надежность.

• Двухпозиционное (ВКЛ/ВЫКЛ) управление главной горелкой с помощью двухпозиционного электрического исполнительного устройства и двухпозиционного электрического исполнительного устройства следящего типа.

• На входной стороне регулятора Compact Automatic установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки. Если используются фланцы, можно помещать съемные фильтры между фланцами и регулятором Compact Automatic.

• Выходной сетчатый фильтр (дополнительный).

• Предусмотрены следующие модели, различающиеся усилием закрытия: B + B, B + J, B + C, A + J и A + C.

• Все настройки регулятора Compact Automatic расположены сверху.

• Штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах для контроля и настройки давления горелки.

• На входной стороне регулятора Compact Automatic предусмотрено утолщение под ключ для трубного фитинга.

• Возможен монтаж регулятора Compact Automatic в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

• В основании регулятора Compact Automatic предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке.

• Двухпозиционное исполнительное устройство следящего типа (главного клапана) с электрическим разъемом со стыковочной частью по стандарту DIN имеет два резьбовых монтажных отверстия (например, для крышки).

• Предусмотрены модели с высокой, средней и низкой пропускной способностью.

• Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом со стыковочной частью по стандарту DIN, также пригодным для соединения с разъемами AMP.

• Катушка двухпозиционного электрического исполнительного устройства может заменяться в полевых условиях и, кроме того, может располагаться под другими углами для лучшей доступности.

Дополнительные функциональные возможности:

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке (дополнительная возможность).

• Предусмотрена модификация с дроссельным клапаном, в которой могут использоваться нерегулируемые клапаны. • Дополнительное устройство "softlite" способствует плавному розжигу горелок.

• Переключаемое устройство плавного розжига, устанавливаемое по заказу, для перехода с одного газа на другой и обратно.

• Электрическая или механическая модуляция.

• Двухуровневое (высокий-низкий) электрическое регулирование.

• Встроенный фильтр пилотного газа (дополнительный).

• Пилотный выход для систем IP.

• Пригоден для использования с компонентами смеси газ/воздух.

МодификацияАртикул
VR4700A 4008 (U) VR4700A4008U
VR4700A 4008 (U010) VR4700A4008U010
VR4700A 4016 (U) VR4700A4016U
VR4700C 4014 (U) VR4700C4014U
VR4700C 4022 (U) VR4700C4022U
VR4700C 4022 (UCS01) VR4700C4022UCS01
VR4700C 4030 (U) VR4700C4030U
VR4700C 4071 VR4700C4071B
VR4700C 4071 (U) VR4700C4071U
VR4700C 4071 (UCS01) VR4700C4071UCS01
VR4700E 1026 (U) VR4700E1026U
VR4700E 1034 (U) VR4700E1034U
VR4700E 1034 (UCS01) VR4700E1034UCS01
VR4700E 1042 VR4700E1042B
VR4700E 1042 (U) VR4700E1042U
VR4700E 1059 (U) VR4700E1059U
VR4700E 1067 (U) VR4700E1067U
VR4700E 1067 (UCS01) VR4700E1067UCS01
VR4700M 4005 (U) VR4700M4005U
VR4700N 4012 (U) VR4700N4012U
VR4705A 4007 (U) VR4705A4007U
VR4705A 4015 (U) VR4705A4015U
VR4705A 4023 (U) VR4705A4023U
VR4705A 4031 (U) VR4705A4031U
VR4705A 4056 (U) VR4705A4056U
VR4705A 4064 (U) VR4705A4064U
VR4705A 4072 (U) VR4705A4072U
VR4705A 4080 (U) VR4705A4080U
VR4705C 4005 VR4705C4005B
VR4705C 4005 (U) VR4705C4005U
VR4705C 4013 (U) VR4705C4013U
VR4705C 4021 (U) VR4705C4021U
VR4705C 4047 (U) VR4705C4047U
VR4705C 4054 (U) VR4705C4054U
VR4705C 4088 (U) VR4705C4088U
VR4705C 4104 (U) VR4705C4104U
VR4705C 4146 (U) VR4705C4146U
VR4705C 4153 (U) VR4705C4153U
VR4705C 4161 VR4705C4161B
VR4705D 4012 (U) VR4705D4012U
VR4705E 1009 (U) VR4705E1009U
VR4705N 4029 (U) VR4705N4029U
Loading...

Доступные для заказа модификации:

МодификацияАртикул
VR4700A 4008 (U) VR4700A4008U
VR4700A 4008 (U010) VR4700A4008U010
VR4700A 4016 (U) VR4700A4016U
VR4700C 4014 (U) VR4700C4014U
VR4700C 4022 (U) VR4700C4022U
VR4700C 4022 (UCS01) VR4700C4022UCS01
VR4700C 4030 (U) VR4700C4030U
VR4700C 4071 VR4700C4071B
VR4700C 4071 (U) VR4700C4071U
VR4700C 4071 (UCS01) VR4700C4071UCS01
VR4700E 1026 (U) VR4700E1026U
VR4700E 1034 (U) VR4700E1034U
VR4700E 1034 (UCS01) VR4700E1034UCS01
VR4700E 1042 VR4700E1042B
VR4700E 1042 (U) VR4700E1042U
VR4700E 1059 (U) VR4700E1059U
VR4700E 1067 (U) VR4700E1067U
VR4700E 1067 (UCS01) VR4700E1067UCS01
VR4700M 4005 (U) VR4700M4005U
VR4700N 4012 (U) VR4700N4012U
VR4705A 4007 (U) VR4705A4007U
VR4705A 4015 (U) VR4705A4015U
VR4705A 4023 (U) VR4705A4023U
VR4705A 4031 (U) VR4705A4031U
VR4705A 4056 (U) VR4705A4056U
VR4705A 4064 (U) VR4705A4064U
VR4705A 4072 (U) VR4705A4072U
VR4705A 4080 (U) VR4705A4080U
VR4705C 4005 VR4705C4005B
VR4705C 4005 (U) VR4705C4005U
VR4705C 4013 (U) VR4705C4013U
VR4705C 4021 (U) VR4705C4021U
VR4705C 4047 (U) VR4705C4047U
VR4705C 4054 (U) VR4705C4054U
VR4705C 4088 (U) VR4705C4088U
VR4705C 4104 (U) VR4705C4104U
VR4705C 4146 (U) VR4705C4146U
VR4705C 4153 (U) VR4705C4153U
VR4705C 4161 VR4705C4161B
VR4705D 4012 (U) VR4705D4012U
VR4705E 1009 (U) VR4705E1009U
VR4705N 4029 (U) VR4705N4029U
