Артикул: AJ V 6 CC 1000 4P

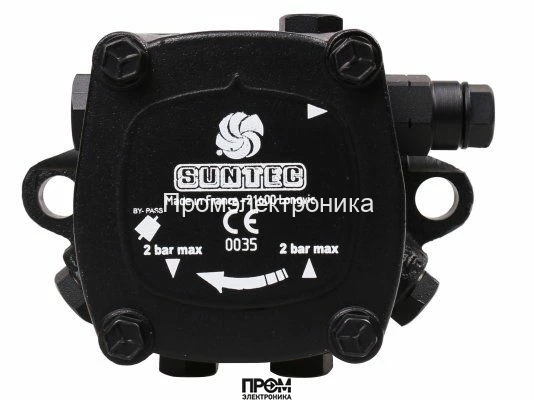

Suntec AJ V 6 CC 1000 4P

Категория: Насосы для горелок

Описание

Шестеренчатый насос Suntec AJ V 6 CC 1000 4P предназначен для установки в горелки средней мощности, функционирующие на дизельном топливе и биодизеле. Модель с левосторонним выходом на форсунку входит в серию устройств, снабженных клапаном регулировки давления, выполняющим одновременно функцию запирания. Производительность составляет 248 л/ч при давлении 20 атм. и вязкости 5 сСт.

Особенности

Насос по умолчанию настроен на подключение в 2-трубную систему. При использовании в составе установки с одной трубой требуется удалить с порта вакуумметра заглушку байпаса, и закрыть обратную линию стальной заглушкой с шайбой.
Регулировочный клапан выполняет функцию поддержания давления на заданном уровне, в диапазоне 10-20 атмосфер. Заводская настройка – на 12 бар. Для увеличения давления подачи следует повернуть регулировочный винт по часовой стрелке, для уменьшения – в обратную сторону. Клапан также выполняет запорную функцию.
Конструкцией предусмотрен фильтр с рабочей областью 30 см². С его помощью горючее очищается от мусора, песка и других механических примесей, продлевая срок службы шестерней. Размер ячеек сетчатой вставки – 120х150 мкм.
Монтаж насоса в систему осуществляется с помощью фланцевого соединения диаметром 54 мм, в соответствии со стандартом EN225.
При изготовлении насоса AJ V 6 CC 1000 4P использованы особые уплотнения вала (материал – витон), что позволяет перекачивать как дизтопливо, так и биодизель.

Принцип действия

Приводной вал с номинальной скоростью вращения 2850 об/мин передает крутящий момент зубчатой паре, которая перемещает топливо из ёмкости к клапану, регулирующему давление и затем к форсуночной линии.

Лишнее горючее отправляется обратно: в резервуар в двухтрубных системах или на зубчатый механизм в однотрубных установках.

Преимуществами насоса являются:

перекачивание ДТ и биодизеля;
высокая производительность (248 л/ч);
защита подвижных деталей от износа благодаря встроенному фильтру;
использование в системах разной конфигурации;
возможность самостоятельной настройки давления с учетом текущих задач;
стандартные выходы и порты для КИП, выполненные по ISO 228/1.

В интернет-магазине компании «Промэлектроника», официального поставщика продукции Suntec, можно купить по цене производителя оборудование для комплектации систем отопления.

Характеристики

Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B10
Серия насоса: AJ: регулирующий клапан с функцией запирания
Тип модели: без электромагнитного клапана
Метод установки: фланцевое ∅ 54 мм
Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Вес: 1.7 кг

Отзывы (0)

Топливные насосы в горелках

Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации

Введение

Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.

Виды топлива

Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.

Направление вращения вала

Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).

Сферы применения топливных насосов

Топливные насосы находят свое применение в различных отраслях, таких как:

Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
Авиация: топливные насосы устанавливаются на самолетах и вертолетах
Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.

Заключение

Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
