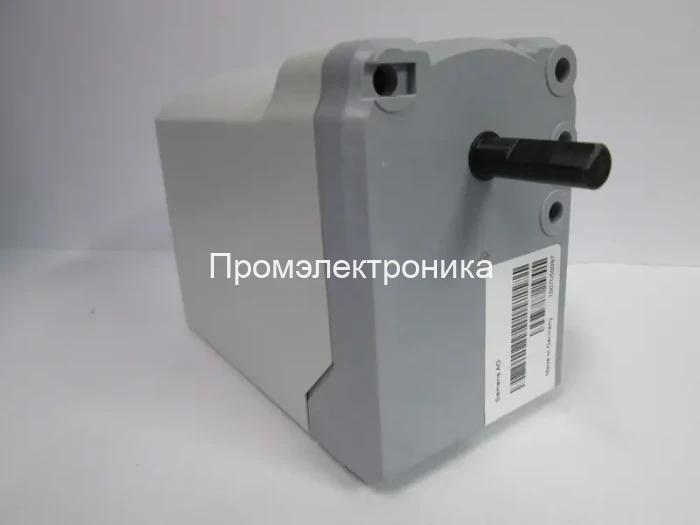

Сервопривод Siemens SQN72.2A4B20

Сервопривод Siemens SQN72.2A4B20

Представляем вашему вниманию сервопривод Siemens SQN72.2A4B20 – высокотехнологичное и надежное решение для автоматизации работы горелочных устройств. Этот электромоторный привод разработан для точного и стабильного управления воздушными и топливными заслонками, обеспечивая оптимальный состав топливовоздушной смеси на всех этапах работы горелки.

Компания Промэлектроника является официальным дилером Siemens, что гарантирует подлинность поставляемого оборудования, профессиональную техническую поддержку и лучшие условия приобретения. Выбирая нас, вы выбираете уверенность в качестве и надежности вашей системы.

Область применения и назначение

Сервопривод Siemens SQN72.2A4B20 предназначен для использования в системах управления газовых и жидкотопливных горелок малой и средней мощности. Его основная задача – осуществлять зависимое от нагрузки регулирование объема подаваемого топлива и воздуха для горения. Это позволяет добиться максимальной эффективности сжигания топлива, снизить выбросы вредных веществ и обеспечить стабильную работу оборудования.

Данная модель привода идеально интегрируется с различными системами управления:

• С контроллерами P-PI или PID, такими как Siemens RWF40 и RWF5.
• Напрямую с автоматами горения Siemens, включая серии LOA, LMO, LME, и LFL.
• С 1-проводными, 2-проводными или 3-позиционными контроллерами.

Благодаря своей универсальности, привод SQN72.2A4B20 является ключевым элементом в построении современных и эффективных систем отопления и технологических установок.

Ключевые особенности и преимущества

Высокая производительность и точность: Сервопривод обеспечивает быстрое открытие заслонки на 90° всего за 4 секунды при частоте 50 Гц. Это гарантирует мгновенную реакцию системы на команды управляющего устройства. Номинальный крутящий момент 1.5 Нм достаточен для уверенного управления заслонками в большинстве горелок малой и средней мощности, а реверсивный синхронный двигатель обеспечивает точное позиционирование без люфтов и погрешностей.

Исключительная надежность и долговечность: Корпус привода изготовлен из ударопрочного и термостойкого пластика, что защищает внутренние компоненты от механических повреждений и высоких температур. Класс защиты IP54 гарантирует надежную работу в условиях повышенной влажности и запыленности при правильной установке. Редуктор привода не требует технического обслуживания на протяжении всего срока службы, который составляет не менее 250 000 рабочих циклов, что подтверждает высочайшее немецкое качество.

Простота монтажа и настройки: Siemens SQN72.2A4B20 разработан с учетом потребностей инженеров и монтажников.

• Штекерные клеммы для электрических подключений упрощают и ускоряют процесс монтажа.
• Регулируемые кулачки с нанесенной шкалой и цветовой маркировкой позволяют легко и точно настраивать конечные и вспомогательные выключатели.
• Внутренняя индикация положения дает возможность визуально контролировать текущий угол открытия заслонки.
• Возможность расцепления редуктора позволяет вручную управлять положением вала во время наладки.

Безопасность и соответствие стандартам: Оборудование соответствует II классу электробезопасности и отвечает строгим требованиям европейских директив по низковольтному оборудованию (2014/35/EC) и электромагнитной совместимости (2014/30/EC). Продукт имеет сертификаты CE и EAC (Eurasian Conformity mark), что подтверждает его высокое качество и безопасность.

Технические характеристики

• Модель: Siemens SQN72.2A4B20
• Назначение: Управление воздушными/топливными заслонками
• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц
• Потребляемая мощность: 6 ВА
• Время поворота на 90°: 4 секунды (при 50 Гц)
• Номинальный крутящий момент: 1.5 Нм
• Удерживающий момент: 0.7 Нм
• Направление вращения вала: Против часовой стрелки
• Количество конечных выключателей: 2
• Диапазон регулировки угла: до 160°
• Класс защиты: IP54 (при соблюдении условий монтажа)
• Температура эксплуатации: от -20 °C до +60 °C
• Вес: приблизительно 500 г
• Диаметр вала: 8 мм

Для получения подробной консультации, уточнения технических деталей или оформления заказа на сервопривод Siemens SQN72.2A4B20, пожалуйста, свяжитесь с нашими специалистами. Как официальный дилер, компания Промэлектроника готова предложить вам лучшие решения для автоматизации ваших систем.

Email для связи: sales@prom-elec.com

Список горелок, в которых, установлен или с высокой вероятностью может быть установлен сервопривод Siemens серии SQN72, включая модель SQN72.2A4B20:

1. Weishaupt Monarch® WM-L10 Z
2. Baltur TBG 45P и TBG 60P:
3. Горелки CIB Unigas
4. Горелки Elco
