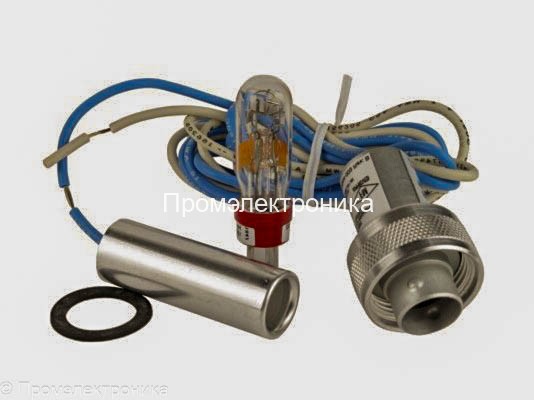

Honeywell C7035A1031

Honeywell C7035A1031 – это современный аналоговый ультрафиолетовый датчик пламени, разработанный всемирно известным производителем в сфере систем автоматизации и безопасности – компанией Honeywell. Данное устройство предназначено для своевременного и точного распознавания ультрафиолетового (УФ) излучения, возникающего при горении топлива в промышленных и коммерческих горелках. Ниже представлено подробное описание ключевых характеристик, технических особенностей и сферы применения сенсора, а также рекомендации по установке и эксплуатации, что позволит вам максимально эффективно использовать Honeywell C7035A1031 в самых различных условиях.

Компания «Промэлектроника» является официальным дилером Honeywell и предлагает полный ассортимент продукции всемирно известного бренда, включая датчики пламени серии C7035A. Мы предоставляем гарантийную и постгарантийную поддержку, а также осуществляем консультации по выбору, монтажу и обслуживанию оборудования. Для заказа или уточнения информации по наличию и цене обращайтесь по электронной почте: sales@prom-elec.com

1. Назначение и область применения датчика Honeywell C7035A1031

Ультрафиолетовый датчик пламени Honeywell C7035A1031 создан специально для контроля и мониторинга процесса горения в различных системах, связанных с подачей газа или жидкого топлива. Основные сферы применения:

1. Коммерческие горелки: котельные установки небольшой и средней мощности, используемые в гостиницах, больницах, административных и торговых зданиях.
2. Промышленные горелки: высокопроизводительные котлы, печи, камеры сгорания в цехах, на производственных и энергетических предприятиях, требующие постоянного контроля пламени для обеспечения безопасности.
3. Модульные котельные: блоки, укомплектованные всем необходимым для автоматизированного управления процессом горения, где критически важна точность срабатывания и быстрота отклика датчика.

Главная задача C7035A1031 – гарантировать безопасность, своевременно обнаруживая факт горения или его отсутствие. При использовании данного устройства оператор или система управления топливоподачей могут оперативно реагировать на любые отклонения, что минимизирует риск аварийных ситуаций и повышает общую надежность горелочного оборудования.

2. Преимущества ультрафиолетового метода обнаружения пламени

Все горящие топлива (газ, мазут, дизель, керосин и т. п.) испускают электромагнитное излучение в ультрафиолетовом спектре. Ультрафиолетовый датчик Honeywell реагирует именно на эти волны, что даёт ряд преимуществ:

1. Высокая избирательность: датчики УФ-спектра в меньшей степени подвержены ложным срабатываниям на окружающее освещение или на свет, исходящий от нагретых поверхностей (если температура не превышает очень высоких значений, см. далее).
2. Быстрый отклик: мгновенное обнаружение изменения интенсивности УФ-излучения даёт возможность быстро подавать сигнал о наличии или отсутствии горения.
3. Компактность: УФ-датчики отличаются небольшими размерами и простотой встраивания в уже существующие системы.
4. Широкий спектр применения: подходит практически для всех типов горелок – от газовых до жидкотопливных.

3. Основные технические особенности Honeywell C7035A1031

Датчик Honeywell C7035A1031 разрабатывался с учётом жёстких требований промышленной эксплуатации. Ниже перечислены ключевые технические параметры и важные особенности устройства:

1. Аналоговый ультрафиолетовый принцип работы: датчик регистрирует УФ-излучение на длинах волн порядка 310 нм, что обеспечивает высокую точность определения факта горения.
2. Компактный дизайн: конструкция сенсора эргономична и удобна для монтажа. Корпус защищает измерительную трубку от физических воздействий и высоких температурных нагрузок.
3. Широкая совместимость: Honeywell C7035A1031 можно использовать совместно с целым рядом систем управления и контроля пламени Honeywell, включая усилители сигнала и блоки контроля:
   • Усилители сигнала пламени: R7249A, R7749B, R7290A, R7849A, R7849B.
   • Блоки контроля пламени: EC7850, RM7800, RA890, R7795, R7023, R4795, R4140, R4138, R4075.
4. Рекомендуемая максимальная длина кабеля: порядка 50 метров, что упрощает размещение датчика на удалении от шкафа управления или непосредственно от горелки (учитывая особенности производственного цикла).
5. Только повторно-кратковременный режим: рекомендуется, чтобы горелка срабатывала как минимум раз в 24 часа. Это важно для корректной работы и увеличения срока службы сенсора.
6. Долговечность: средний срок службы УФ-трубки – 40 000 часов непрерывной эксплуатации, при условии соблюдения рабочей температуры, напряжения питания и регулярном техническом обслуживании.

4. Варианты использования с контроллерами Honeywell

Чтобы обеспечить корректное считывание и передачу сигнала об уровне УФ-излучения, Honeywell C7035A1031 используется совместно с:

• Усилителями сигнала пламени (Flame Signal Amplifiers): R7249A, R7749B, R7290A, R7849A, R7849B.
  Они усиливают и преобразуют сигнал от датчика в форму, удобную для дальнейшего анализа.
• Блоками контроля пламени (Flame Safeguard Controls): EC7850, RM7800, RA890, R7795, R7023, R4795, R4140, R4138, R4075.
  Эти устройства обеспечивают безопасный пуск, мониторинг и остановку горелок, а также фиксируют и регистрируют состояние пламени.

Интеграция C7035A1031 с данными системами позволяет получить надёжное комплексное решение по обнаружению пламени, что особенно актуально в промышленной среде, где важны бесперебойная работа, оперативная диагностика и соблюдение требований безопасности.

5. Монтаж и установка Honeywell C7035A1031

5.1. Требования к размещению датчика

1. Обеспечьте «прямую видимость» пламени. Датчик должен быть установлен таким образом, чтобы улавливать ультрафиолетовое излучение пламени, не перекрываясь элементами конструкции горелки или топки.
2. Избегайте прямого попадания искр. Датчик не должен реагировать на УФ-излучение от искры, создаваемой запальником. Рекомендуется учитывать особенности расположения и конструкции системы розжига.
3. Угол наклона. Часто эффективным решением является наклон датчика вниз, чтобы в трубку не оседали пыль, сажа и другие загрязнения.
4. Длина кабеля. Рекомендуется использовать кабель длиной не более 50 метров (при необходимости большего расстояния уточняйте спецификации или обращайтесь к специалистам «Промэлектроника» для консультаций).

5.2. Особенности конструкции монтажной трубы (sight pipe)

• Для датчика C7035 обычно используют трубу диаметром 1 дюйм (1" NPSM).
• Трубка должна быть из чёрной стали, чтобы с течением времени не меняла отражающих свойств (в отличие от нержавеющей или оцинкованной стали, которая может давать паразитные отражения на начальном этапе работы).
• При необходимости применяются дополнительные аксессуары (проставки, переходники, втулки), которые идут в комплекте либо приобретаются отдельно.

5.3. Соединение с электропитанием

1. Отключите питание перед монтажом или проведением каких-либо работ с устройством. Это поможет избежать удара током или повреждения оборудования.
2. Кабели и проводка должны соответствовать нормам и правилам (NEC Class 1, line voltage).
3. Контролируйте температуру. При высокой окружающей температуре может потребоваться термоизоляция и дополнительная защита.

6. Основные рекомендации по эксплуатации

1. Периодическая проверка. Регулярно отслеживайте состояние датчика и уровень сигнала, чтобы вовремя выявлять отклонения.
2. Чистота смотрового окна. Ультрафиолетовый сенсор оснащён специальной смотровой трубкой, которую необходимо очищать от нагара, пыли и любых других загрязнений, если условия эксплуатации предполагают их быстрое накопление.
3. Тестирование. Производите периодические тесты на отсутствие ложных срабатываний от источников УФ-излучения, не связанных с пламенем (искры зажигания, сварочные работы и т. д.).

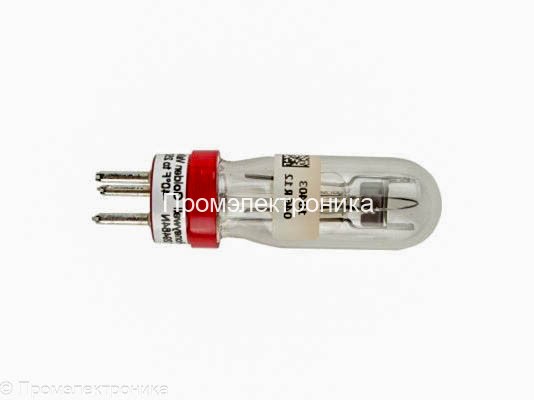

4. Замена УФ-трубки. При снижении чувствительности (в случае превышения рекомендуемого срока эксплуатации 40 000 часов) необходимо заменить сенсорную трубку. Это обеспечит стабильность работы системы на требуемом уровне безопасности.

7. Важные аспекты безопасности и соответствия нормам

1. Использовать только с оборудованием Honeywell. Датчики C7035A оптимизированы для работы с фирменными контроллерами пламени Honeywell. Применение с другими устройствами может привести к некорректной работе и возникновению опасных ситуаций.
2. Учёт высоких температур. При температуре внутри топки, превышающей 2500 °F (1371 °C), возможно появление помех из-за яркого свечения раскалённого материала. Это может приводить к ложно положительным сигналам о наличии пламени.
3. Изоляция искрового зажигания. Детектор не должен прямолинейно «видеть» искровые разряды запальника. Если избежать этого невозможно, производитель рекомендует использовать твердотельные системы зажигания Q624A или Q652B, которые работают в импульсном режиме, минимизируя реакцию на искру.
4. Соблюдайте инструкцию. Перед монтажом и вводом в эксплуатацию в обязательном порядке прочтите и строго следуйте инструкции от Honeywell. Неправильная установка может негативно сказаться на работе сенсора и всей системы горения.

8. Детальное описание режимов работы и проведения тестов

8.1. Тест на отсутствие отклика при отсутствии пламени

• Цель: проверить, что датчик Honeywell C7035A1031 не выдаёт сигнал при отсутствии горения.
• Процедура:
  1. Отключите подачу топлива.
  2. Убедитесь, что нет сторонних источников УФ-излучения.
  3. Наблюдайте, что контроллер не фиксирует пламя.

Данный тест важен для подтверждения корректности работы схемы: если датчик продолжает «видеть пламя», значит, существует ложный источник УФ или некорректное расположение датчика.

8.2. Тест на надёжность распознавания пламени

• Цель: определить, насколько стабильно датчик регистрирует пламя при различных режимах работы горелки (минимальная и максимальная мощность, переходные процессы).
• Процедура:
  1. Включите горелку на минимальный расход топлива.
  2. Проверьте, что датчик формирует устойчивый сигнал.
  3. Повторите при максимальном расходе топлива.

В случае снижения чувствительности на низкой мощности горелки может потребоваться корректировка положения датчика.

9. Установка и использование аксессуаров

При установке Honeywell C7035A1031 могут пригодиться некоторые дополнительные компоненты:

• 136733 Heat Block – специальная термоизолирующая проставка (так называемый тепловой блок), которая защищает детектор от чрезмерных температур в смотровой трубе. Благодаря ей рабочая часть датчика не перегревается, что увеличивает срок службы сенсора.
• 390427B Bushing – втулка, позволяющая монтировать датчик на трубу 3/8 дюйма. При необходимости это решение позволяет адаптировать датчик к различным монтажным условиям и диаметрам отверстий в котельной установке.

10. Устранение ложных срабатываний и других проблем

Honeywell C7035A1031 в ряде случаев может реагировать на источники УФ-излучения, не связанные непосредственно с пламенем горелки. К ним относятся:

1. Искровой разряд (искровой запальник, сварочные работы).
2. Солнечный свет (в случае прямого попадания).
3. Горячий раскалённый материал (свыше 2500 °F или 1371 °C).
4. Специсточники ультрафиолета (лампы для дезинфекции и т. д.).

Способы устранения ложных срабатываний:

• Перенастройка угла наклона датчика и ориентация, исключающая попадание прямого света от искры.
• Использование твердотельных зажигателей (Q624A или Q652B), чередующих импульсы розжига и работы датчика.
• Установка теплоизоляционных проставок, если высокая температура может исказить результаты измерения.
• Проверка целостности корпуса и соединительных кабелей, поскольку повреждение может приводить к паразитным наводкам.

11. Обслуживание и периодический осмотр

Чтобы продлить срок службы Honeywell C7035A1031 и поддерживать систему в рабочем состоянии:

1. Регулярно очищайте смотровое окно и внутреннюю часть трубы от загрязнений и нагара.
2. Следите за уровнем сигнала (микроамперметром или мультиметром через специальный разъём на блоке контроля).
3. При возникновении систематического снижения сигнала, проверьте состояние УФ-трубки. Если на ней видны повреждения или если срок её службы близок к 40 000 часам непрерывной работы, замените её.
4. Проверяйте надёжность всех соединений и отсутствие влаги внутри корпуса, особенно если установка датчика производится во влажной или пыльной среде.

12. Почему выгодно купить Honeywell C7035A1031 в «Промэлектроника»

1. Официальный дилер Honeywell: мы гарантируем оригинальность поставляемой продукции и соответствие всем необходимым стандартам.
2. Квалифицированная консультация: наши специалисты имеют опыт работы с оборудованием Honeywell. Поможем подобрать оптимальную конфигурацию системы контроля пламени под ваши задачи.
3. Поддержка на всех этапах: от подбора и поставки датчика до монтажа и пусконаладочных работ.
4. Комплексные решения: в наличии вся необходимая аппаратура (усилители сигнала, блоки управления, аксессуары, кабели, фитинги).
5. Выгодные цены и гарантии: долгосрочное сотрудничество с производителем даёт нам возможность формировать привлекательную стоимость для клиентов.
6. Гибкая система скидок для постоянных и корпоративных покупателей, а также для монтажных и сервисных организаций.

Чтобы сделать заказ на Honeywell C7035A1031 или получить более детальную информацию, пишите на sales@prom-elec.com. Наши менеджеры оперативно свяжутся с вами и помогут решить любые вопросы, связанные с выбором, оплатой и доставкой оборудования.

13. Техническая документация и дополнительные ресурсы

• Руководство по установке (Installation Instructions): содержит рекомендации по безопасности, схемы монтажных отверстий и таблицы совместимости с различными блоками контроля.
• Электрические схемы (Wiring diagrams): помогут при подключении датчика к усилителям сигнала или блокам управления Honeywell.
• Технические бюллетени: периодические публикации от Honeywell, посвящённые обновлениям по эксплуатации и технической поддержке.

14. Вопросы и ответы

Вопрос: Какая максимальная рабочая температура для Honeywell C7035A1031?
Ответ: Датчик рассчитан на работу при температурном диапазоне, указанном в инструкции, однако при повышенных температурах рекомендуется использование специальных теплоизолирующих проставок и соблюдение рекомендаций производителя (как правило, до 266°F/130°C при использовании теплового блока).

Вопрос: Можно ли использовать Honeywell C7035A1031 с блоками управления других производителей?
Ответ: Официально датчик сертифицирован для работы только с контроллерами Honeywell. Применение в составе чужой системы может привести к некорректной работе и рискам для безопасности.

Вопрос: В чём заключается периодическое обслуживание датчика?
Ответ: В основном это очистка смотрового окна, проверка уровня сигнала, визуальная инспекция корпуса и кабелей, а также своевременная замена УФ-трубки при превышении 40 000 часов использования или при обнаружении неисправностей.

Вопрос: Где можно приобрести оригинальные аксессуары (теплоизоляционные проставки, втулки, и т. д.)?
Ответ: Все аксессуары, рекомендованные Honeywell, вы можете приобрести в компании «Промэлектроника», которая является официальным дилером данного бренда. Для заказа напишите на sales@prom-elec.com.

16. Выводы

Honeywell C7035A1031 – это надёжное и проверенное временем решение для промышленного и коммерческого сектора, где безопасность и стабильность работы систем горения стоят на первом месте. Благодаря компактности, простоте в монтаже и совместимости с широким спектром контроллеров и усилителей сигнала Honeywell, данный датчик рекомендуется к установке в большинстве современных котельных и печных комплексов.

Преимущества использования Honeywell C7035A1031:

• Точное и быстрое обнаружение пламени за счёт ультрафиолетовой технологии.
• Срок службы трубки до 40 000 часов при соблюдении рекомендуемых условий эксплуатации.
• Лёгкая интеграция в системы Honeywell: R7249A, R7749B, R7290A, R7849A, R7849B, EC7850, RM7800, RA890 и др.
• Компактная конструкция, упрощающая установку даже в условиях ограниченного пространства.
• Наличие аксессуаров (Heat Block, втулки), позволяющих адаптировать датчик к различным конфигурациям горелок.

Выбирая Honeywell C7035A1031 у официального дилера Honeywell в России – компании «Промэлектроника», вы получаете гарантию подлинности продукта, техническую поддержку и консультации на всех этапах эксплуатации. Наша компания уже более 10 лет специализируется на поставках и сервисном обслуживании решений Honeywell, предлагая своим клиентам только оригинальную продукцию с подтверждённым качеством.

Для уточнения цены, сроков доставки и наличия на складе обращайтесь по электронной почте: sales@prom-elec.com. Мы будем рады оказать полное содействие в подборе оптимальных решений для вашего предприятия и проконсультировать по любым вопросам, связанным с эксплуатацией промышленного оборудования Honeywell.

Итог

Honeywell C7035A1031 – это один из наиболее востребованных ультрафиолетовых датчиков пламени для промышленного и коммерческого применения. Его ключевые преимущества – высокая надёжность, простота монтажа и интеграции с фирменными системами контроля горения от Honeywell. Использование оригинальных аксессуаров и следование рекомендациям по установке и обслуживанию гарантируют стабильную работу и долгий срок службы.

Заказывайте Honeywell C7035A1031 и иное оборудование Honeywell в компании «Промэлектроника», являющейся официальным дилером бренда в России. Мы обеспечиваем профессиональный подход к каждому проекту, выгодные условия сотрудничества, быструю доставку и комплексную поддержку на всём протяжении эксплуатации.

Свяжитесь с нами уже сегодня, написав на почту sales@prom-elec.com, и получите подробную консультацию по выбору и установке Honeywell C7035A1031. Повышайте безопасность, экономичность и эффективность ваших систем горения вместе с передовыми решениями Honeywell!

Инструкция на датчик пламени Honeywell C7035A1031
