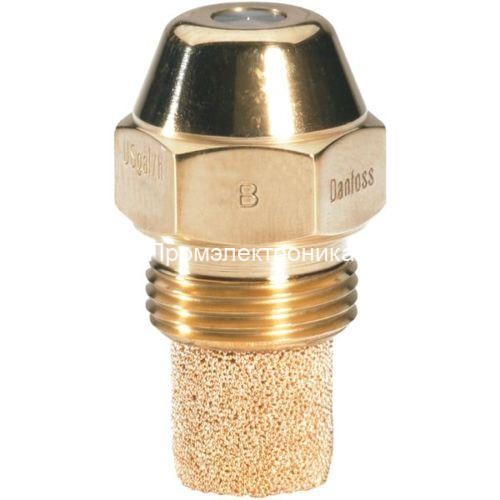

Форсунки Danfoss серии OD - стандартные форсунки с головкой конической формы для горелок работающих на любом жидком топливе.

Техническое описание

Форсунки типа OD применяются в бытовых и промышленных горелках высокого давления работающих на всех видах топлива. Выпускаются с 4 углами, 3 рисунками распылa и расходом от 0.3 до 35.0 USgal/h.

Конструкция форсунок типа OD является основной моделью для всех форсунок выпускаемых Danfoss.

Характеристика и область применения

Все виды топлива

Маркировка EN для форсунок от 1.46 до 6.55 кг/ч Стандартные форсунки от 0.30 до 35 USgal/h 100% соответствие свойств нормам EN

Конструкция

Форсунки с расходом 0.30-0.60 USgal/h имеют кольцевое уплотнение.

А - Корпус

C - Завихритель

D - Распылитель

Н - Фильтр

S - Уплотнение

Форсунки с расходом 0.65-35.00 USgal/h имеют ограничитель.

В - Ограничитель

Углы распыла	Рисунки распыла

Техническая информация: Фильтры


Расход 0.30-0.35 USgal/h: 30 мкм, бронза	Расход 0.40-0.85 USgal/h: 45 мкм, бронза

Расход 2.00-11.0 USgal/h: 140 мкм, модель	Расход 1.00-1.75 USgal/h: 75 мкм, бронза

Расход 12.0-35.0 USgal/h: без фильтра

Форсунки тип OD

EN стандарт

Исходный расход USgal/h	Угол/рисунок распыла				Номинальный расход кг/ч
Исходный расход USgal/h	30°	45°	60°	80°	Номинальный расход кг/ч
0.30			Н S	H S	1.15
0.35			Н S	H S	1.35
0.40		S	Н S	H S	1.46
0.45		S	Н S	H S	1.66
0.50	H S	Н S	Н S	H S	1.87
0.55	H S	Н S	Н S	H S	2.11
0.60	H S	Н S	Н S B	H S B	2.37
0.65	H S B	Н S B	Н S B	H S B	2.67
0.75	H S B	Н S B	Н S B	H S B	2.94
0.85	H S B	Н S B	Н S B	H S B	3.31
1.00	H S B	Н S B	Н S B	H S B	3.72
1.10	H S	Н S	Н S	H S	4.24
1.20	H S	Н S	Н S	H S	4.45
1.25	H S B	Н S B	Н S B	H S B	4.71
1.35	H S B	Н S B	Н S B	H S B	5.17
1.50	H S B	Н S B	Н S B	H S B	5.84
1.65	H S	Н S	Н S	H S	6.08
1.75	H S	Н S	Н S	H S	6.55
2.00	H S B	Н S В	Н S В	H S B	7.42
2.25	H S B	Н S В	Н S В	H S B	8.35
2.50	H S B	Н S В	Н S В	H S B	9.29
2.75	H S B	Н S В	Н S В	H S B	10.5
3.00	H S B	Н S В	Н S В	H S B	11.6
3.50	S	S	S	S	12.9
3.75	в	S B	B	B	13.8
4.00		S	S	S	14.2
4.50		S B	S B	S B	16.1
5.00		S B	S B	S B	18.5
5.50		S B	S B	S B	20.9
6.00		S B	S B	S B	23.4
6.50		B	B	B	26.1
7.00			S		27.9
7.50		B	B	B	29.8
8.00			S		31.5
8.50		B	B	B	33.1
9.00			S		35.4
10.00		B	B	B	37.7
11.00		B	B	B	42.5
12.00		B	B	B	47.7
13.50		B	B	B	54.3
15.00		B	B	B	60.4
17.00			B	B	67.4
19.50			B	B	76.2
22.00		B	B	B	86.4
25.00			B	B	96.7
28.00			B	B	109.5
31.50		B	B	B	122.5
35.00		B			133.5

Габаритные размеры

OD
Код.	Производительность (USgal/h)	Угол распыла (°)	Рисунок распыла

030B0004	0,65	30	B (полусплошной)

030B0005	0,75	30	B (полусплошной)

030B0006	0,85	30	B (полусплошной)

030B0007	1	30	B (полусплошной)

030B0009	1,25	30	B (полусплошной)

030B0010	1,35	30	B (полусплошной)

030B0011	1,5	30	B (полусплошной)

030B0013	2	30	B (полусплошной)

030B0014	2,25	30	B (полусплошной)

030B0015	2,5	30	B (полусплошной)

030B0016	2,75	30	B (полусплошной)

030B0017	3	30	B (полусплошной)

030B0019	3,75	30	B (полусплошной)

030B0054	0,65	45	B (полусплошной)

030B0055	0,75	45	B (полусплошной)

030B0056	0,85	45	B (полусплошной)

030B0057	1	45	B (полусплошной)

030B0059	1,25	45	B (полусплошной)

030B0060	1,35	45	B (полусплошной)

030B0061	1,5	45	B (полусплошной)

030B0063	2	45	B (полусплошной)

030B0064	2,25	45	B (полусплошной)

030B0065	2,5	45	B (полусплошной)

030B0066	2,75	45	B (полусплошной)

030B0067	3	45	B (полусплошной)

030B0069	3,75	45	B (полусплошной)

030B0071	4,5	45	B (полусплошной)

030B0073	5	45	B (полусплошной)

030B0075	5,5	45	B (полусплошной)

030B0077	6	45	B (полусплошной)

030B0079	6,5	45	B (полусплошной)

030B0081	7,5	45	B (полусплошной)

030B0083	8,5	45	B (полусплошной)

030B0085	10	45	B (полусплошной)

030B0087	11	45	B (полусплошной)

030B0089	12	45	B (полусплошной)

030B0091	13,5	45	B (полусплошной)

030B0093	15	45	B (полусплошной)

030B0096	22	45	B (полусплошной)

030B0099	31,5	45	B (полусплошной)

030B0100	35	45	B (полусплошной)

030B0103	0,6	60	B (полусплошной)

030B0104	0,65	60	B (полусплошной)

030B0105	0,75	60	B (полусплошной)

030B0106	0,85	60	B (полусплошной)

030B0107	1	60	B (полусплошной)

030B0109	1,25	60	B (полусплошной)

030B0110	1,35	60	B (полусплошной)

030B0111	1,5	60	B (полусплошной)

030B0113	2	60	B (полусплошной)

030B0114	2,25	60	B (полусплошной)

030B0115	2,5	60	B (полусплошной)

030B0116	2,75	60	B (полусплошной)

030B0117	3	60	B (полусплошной)

030B0119	3,75	60	B (полусплошной)

030B0121	4,5	60	B (полусплошной)

030B0123	5	60	B (полусплошной)

030B0125	5,5	60	B (полусплошной)

030B0127	6	60	B (полусплошной)

030B0129	6,5	60	B (полусплошной)

030B0131	7,5	60	B (полусплошной)

030B0133	8,5	60	B (полусплошной)

030B0135	10	60	B (полусплошной)

030B0137	11	60	B (полусплошной)

030B0139	12	60	B (полусплошной)

030B0141	13,5	60	B (полусплошной)

030B0143	15	60	B (полусплошной)

030B0145	17	60	B (полусплошной)

030B0147	19,5	60	B (полусплошной)

030B0149	22	60	B (полусплошной)

030B0151	25	60	B (полусплошной)

030B0153	28	60	B (полусплошной)

030B0155	31,5	60	B (полусплошной)

030B0203	0,6	80	B (полусплошной)

030B0204	0,65	80	B (полусплошной)

030B0205	0,75	80	B (полусплошной)

030B0206	0,85	80	B (полусплошной)

030B0207	1	80	B (полусплошной)

030B0209	1,25	80	B (полусплошной)

030B0210	1,35	80	B (полусплошной)

030B0211	1,5	80	B (полусплошной)

030B0213	2	80	B (полусплошной)

030B0214	2,25	80	B (полусплошной)

030B0215	2,5	80	B (полусплошной)

030B0216	2,75	80	B (полусплошной)

030B0217	3	80	B (полусплошной)

030B0219	3,75	80	B (полусплошной)

030B0221	4,5	80	B (полусплошной)

030B0223	5	80	B (полусплошной)

030B0225	5,5	80	B (полусплошной)

030B0227	6	80	B (полусплошной)

030B0229	6,5	80	B (полусплошной)

030B0231	7,5	80	B (полусплошной)

030B0233	8,5	80	B (полусплошной)

030B0235	10	80	B (полусплошной)

030B0237	11	80	B (полусплошной)

030B0239	12	80	B (полусплошной)

030B0241	13,5	80	B (полусплошной)

030B0243	15	80	B (полусплошной)

030B0245	17	80	B (полусплошной)

030B0247	19,5	80	B (полусплошной)

030B0249	22	80	B (полусплошной)

030B0251	25	80	B (полусплошной)

030B0253	28	80	B (полусплошной)

030B0255	31,5	80	B (полусплошной)

030F3108	0,5	30	S (сплошной)

030F3110	0,55	30	S (сплошной)

030F3112	0,6	30	S (сплошной)

030F3114	0,65	30	S (сплошной)

030F3116	0,75	30	S (сплошной)

030F3118	0,85	30	S (сплошной)

030F3120	1	30	S (сплошной)

030F3122	1,1	30	S (сплошной)

030F3123	1,2	30	S (сплошной)

030F3124	1,25	30	S (сплошной)

030F3126	1,35	30	S (сплошной)

030F3128	1,5	30	S (сплошной)

030F3129	1,65	30	S (сплошной)

030F3130	1,75	30	S (сплошной)

030F3132	2	30	S (сплошной)

030F3134	2,25	30	S (сплошной)

030F3136	2,5	30	S (сплошной)

030F3138	2,75	30	S (сплошной)

030F3140	3	30	S (сплошной)

030F3142	3,5	30	S (сплошной)

030F4132	2	45	S (сплошной)

030F4134	2,25	45	S (сплошной)

030F4136	2,5	45	S (сплошной)

030F4138	2,75	45	S (сплошной)

030F4140	3	45	S (сплошной)

030F4142	3,5	45	S (сплошной)

030F4143	3,75	45	S (сплошной)

030F4144	4	45	S (сплошной)

030F4146	4,5	45	S (сплошной)

030F4148	5	45	S (сплошной)

030F4150	5,5	45	S (сплошной)

030F4152	6	45	S (сплошной)

030F4904	0,4	45	S (сплошной)

030F4906	0,45	45	S (сплошной)

030F4908	0,5	45	S (сплошной)

030F4910	0,55	45	S (сплошной)

030F4912	0,6	45	S (сплошной)

030F4914	0,65	45	S (сплошной)

030F4916	0,75	45	S (сплошной)

030F4918	0,85	45	S (сплошной)

030F4920	1	45	S (сплошной)

030F4922	1,1	45	S (сплошной)

030F4923	1,2	45	S (сплошной)

030F4924	1,25	45	S (сплошной)

030F4926	1,35	45	S (сплошной)

030F4928	1,5	45	S (сплошной)

030F4929	1,65	45	S (сплошной)

030F4930	1,75	45	S (сплошной)

030F6102	0,3	60	S (сплошной)

030F6103	0,35	60	S (сплошной)

030F6132	2	60	S (сплошной)

030F6134	2,25	60	S (сплошной)

030F6136	2,5	60	S (сплошной)

030F6138	2,75	60	S (сплошной)

030F6140	3	60	S (сплошной)

030F6142	3,5	60	S (сплошной)

030F6144	4	60	S (сплошной)

030F6146	4,5	60	S (сплошной)

030F6148	5	60	S (сплошной)

030F6150	5,5	60	S (сплошной)

030F6152	6	60	S (сплошной)

030F6154	7	60	S (сплошной)

030F6156	8	60	S (сплошной)

030F6158	9	60	S (сплошной)

030F6166	13	60	S (сплошной)

030F6904	0,4	60	S (сплошной)

030F6906	0,45	60	S (сплошной)

030F6908	0,5	60	S (сплошной)

030F6910	0,55	60	S (сплошной)

030F6912	0,6	60	S (сплошной)

030F6914	0,65	60	S (сплошной)

030F6916	0,75	60	S (сплошной)

030F6918	0,85	60	S (сплошной)

030F6920	1	60	S (сплошной)

030F6922	1,1	60	S (сплошной)

030F6923	1,2	60	S (сплошной)

030F6924	1,25	60	S (сплошной)

030F6926	1,35	60	S (сплошной)

030F6928	1,5	60	S (сплошной)

030F6929	1,65	60	S (сплошной)

030F6930	1,75	60	S (сплошной)

030F8102	0,3	80	S (сплошной)

030F8103	0,35	80	S (сплошной)

030F8132	2	80	S (сплошной)

030F8134	2,25	80	S (сплошной)

030F8136	2,5	80	S (сплошной)

030F8138	2,75	80	S (сплошной)

030F8140	3	80	S (сплошной)

030F8142	3,5	80	S (сплошной)

030F8144	4	80	S (сплошной)

030F8146	4,5	80	S (сплошной)

030F8148	5	80	S (сплошной)

030F8150	5,5	80	S (сплошной)

030F8152	6	80	S (сплошной)

030F8904	0,4	80	S (сплошной)

030F8906	0,45	80	S (сплошной)

030F8908	0,5	80	S (сплошной)

030F8910	0,55	80	S (сплошной)

030F8912	0,6	80	S (сплошной)

030F8914	0,65	80	S (сплошной)

030F8916	0,75	80	S (сплошной)

030F8918	0,85	80	S (сплошной)

030F8920	1	80	S (сплошной)

030F8922	1,1	80	S (сплошной)

030F8923	1,2	80	S (сплошной)

030F8924	1,25	80	S (сплошной)

030F8926	1,35	80	S (сплошной)

030F8928	1,5	80	S (сплошной)

030F8929	1,65	80	S (сплошной)

030F8930	1,75	80	S (сплошной)

030H3108	0,5	30	H (полый)

030H3110	0,55	30	H (полый)

030H3112	0,6	30	H (полый)

030H3114	0,65	30	H (полый)

030H3116	0,75	30	H (полый)

030H3118	0,85	30	H (полый)

030H3120	1	30	H (полый)

030H3122	1,1	30	H (полый)

030H3123	1,2	30	H (полый)

030H3124	1,25	30	H (полый)

030H3126	1,35	30	H (полый)

030H3128	1,5	30	H (полый)

030H3129	1,65	30	H (полый)

030H3130	1,75	30	H (полый)

030H3132	2	30	H (полый)

030H3134	2,25	30	H (полый)

030H3136	2,5	30	H (полый)

030H3138	2,75	30	H (полый)

030H3140	3	30	H (полый)

030H4132	2	45	H (полый)

030H4134	2,25	45	H (полый)

030H4136	2,5	45	H (полый)

030H4138	2,75	45	H (полый)

030H4140	3	45	H (полый)

030H4908	0,5	45	H (полый)

030H4910	0,55	45	H (полый)

030H4912	0,6	45	H (полый)

030H4914	0,65	45	H (полый)

030H4916	0,75	45	H (полый)

030H4918	0,85	45	H (полый)

030H4920	1	45	H (полый)

030H4922	1,1	45	H (полый)

030H4923	1,2	45	H (полый)

030H4924	1,25	45	H (полый)

030H4926	1,35	45	H (полый)

030H4928	1,5	45	H (полый)

030H4929	1,65	45	H (полый)

030H4930	1,75	45	H (полый)

030H6102	0,3	60	H (полый)

030H6103	0,35	60	H (полый)

030H6132	2	60	H (полый)

030H6134	2,25	60	H (полый)

030H6136	2,5	60	H (полый)

030H6138	2,75	60	H (полый)

030H6140	3	60	H (полый)

030H6906	0,45	60	H (полый)

030H6908	0,5	60	H (полый)

030H6910	0,55	60	H (полый)

030H6912	0,6	60	H (полый)

030H6914	0,65	60	H (полый)

030H6916	0,75	60	H (полый)

030H6918	0,85	60	H (полый)

030H6920	1	60	H (полый)

030H6922	1,1	60	H (полый)

030H6923	1,2	60	H (полый)

030H6924	1,25	60	H (полый)

030H6926	1,35	60	H (полый)

030H6928	1,5	60	H (полый)

030H6929	1,65	60	H (полый)

030H6930	1,75	60	H (полый)

030H8102	0,3	80	H (полый)

030H8103	0,35	80	H (полый)

030H8132	2	80	H (полый)

030H8134	2,25	80	H (полый)

030H8136	2,5	80	H (полый)

030H8138	2,75	80	H (полый)

030H8140	3	80	H (полый)

030H8904	0,4	80	H (полый)

030H8906	0,45	80	H (полый)

030H8908	0,5	80	H (полый)

030H8910	0,55	80	H (полый)

030H8912	0,6	80	H (полый)

030H8914	0,65	80	H (полый)

030H8916	0,75	80	H (полый)

030H8918	0,85	80	H (полый)

030H8920	1	80	H (полый)

030H8922	1,1	80	H (полый)

030H8923	1,2	80	H (полый)

030H8924	1,25	80	H (полый)

030H8926	1,35	80	H (полый)

030H8928	1,5	80	H (полый)

030H8929	1,65	80	H (полый)

030H8930	1,75	80	H (полый)
