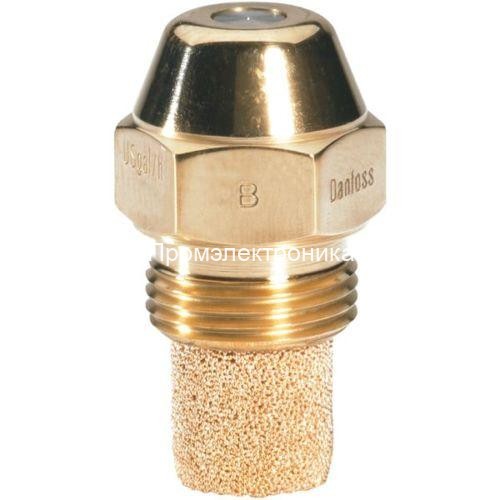

Форсунки Danfoss. Тип LN

Категория: Форсунки Danfoss

Форсунки Danfoss. Тип LN - специальные форсунки для горелок работающих на легких типах жидкого топлива с предварительным подогревом(горелки с пониженным уровнем NOx ).

Техническое описание

Снижение выбросов NOx достигается благодаря специальным характеристикам распыления (размер, скорость частиц)

Форсунки LN выпускаются с углом 60° и расходом от 0.45 до 1.0 USgal/h. Все форсунки имеют бронзовый фильтр.

Характеристика и область применения

Легкие виды топлива
Низкий уровень выбросов NOx
100% проверка качества.

Конструкция

Форсунки с расходом 0.45-0.60 USgal/h имеют кольцевое уплотнение

А - Корпус

С - Завихритель

D - Распылитель

Н - Фильтр

S - Уплотнение

Форсунки с расходом 0.65-1.00 USgal/h имеют ограничитель

В - Ограничитель

Углы распыла	Рисунок распыла

Техническая информация: Фильтры

Расход 0.45-0.85 USgal/h: 45 мкм, бронза

Форсунки типа LN

Исходный расход USgal/h	Угол/рисунок распыла	Размер фильтра мкм	Номинальный расход* кг/ч
0.45	60°N	45	1.45
0.50	60°N	45	1.65
0.55	60°N	45	1.89
0.60	60°N	45	2.17
0.65	60°N	45	2.45
0.75	60°N	45	2.78
0.85	60°N	45	3.20
1.00	60°N	75	3.63

* Номинальные параметры: 1000 кПа (10 бар), 2.0 сСт., 820 кг/м3

Габаритные размеры

LN
Код.	Производительность (USgal/h)	Угол распыла (°)	Рисунок распыла

030H6406	0,45	60	N (N-полый)

030H6408	0,5	60	N (N-полый)

030H6410	0,55	60	N (N-полый)

030H6412	0,6	60	N (N-полый)

030H6414	0,65	60	N (N-полый)

030H6416	0,75	60	N (N-полый)

030H6418	0,85	60	N (N-полый)

030H6420	1	60	N (N-полый)

Характеристики

Бренды: Danfoss
