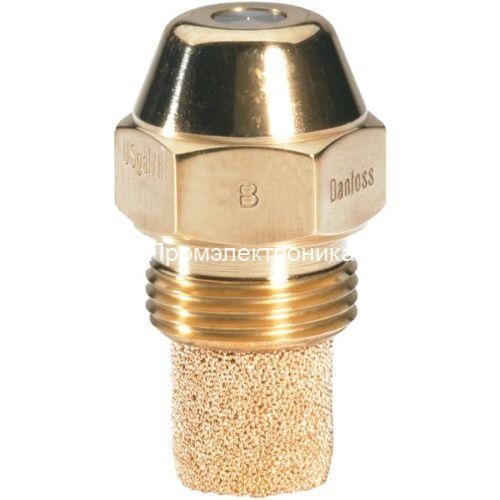

Техническое описание Форсунки типа LE - специальная версия стандартных форсунок типа OD с отсечным клапаном. В сочетании с топливным насосом, имеющим функцию LE (например, BFP 21 LE) предотвращают образование капель при прогреве и расширение топлива при остановке горелки, снижая уровень выбросов. Также низкого уровня выбросов можно добиться, используя подогреватель с клапаном LE (FPHB-LE) в сочетании с форсункой типа OD. Форсунки типа LE выпускаются с 3 углами, 2 рисунками распыла и расходом от 0.40 до 2.0 Usgal/h. Все форсунки имеют бронзовый фильтр.
Характеристика и область применения
Легкие виды топлива Низкий уровень выбросов 100% проверка качества
Конструкция
 |
А - Корпус С - Завихритель D - Распылитель Е - Клапан LЕ Н - Фильтр |
| Углы распыла |
Рисунки распыла |
 |
 |
Техническая информация: Фильтр
Расход 0.40-2.0 USgal/h: 30 мкм, бронза Внимание! Функция LE должна быть обеспечена действующим предварительным фильтром (макс. 40 мкм).
Форсунки типа LE
Расход и рисунок распыла абсолютно идентичен аналогу типа OD. Например, форсунка LE 0.5 USgal/h, 60°S идентична форсунке OD 0.5 USgal/h, 60°S. Отличие в том, что для расхода форсунок LE равного расходу форсунок OD давление в топливном насосе должно быть увеличено на 1.6 бар.
Исходный расход USgal/h | угол/рисунок распыла | Номинальный расход кг/ч |
45° |
60° |
80° |
0.40* |
S |
H S |
H S |
1.46 |
0.45* |
S |
H S |
H S |
1.66 |
0.50 |
Н S |
H S |
H S |
1.87 |
0.55 |
Н S |
H S |
H S |
2.11 |
0.60 |
H S |
H S |
H S |
2.37 |
0.65 |
H S |
H S |
H S |
2.67 |
0.75 |
H S |
H S |
H S |
2.94 |
0.85 |
H S |
H S |
H S |
3.31 |
1.00 |
H S |
H S |
H S |
3.72 |
1.10 |
H S |
H S |
H S |
4.24 |
1.20 |
H S |
H S |
H S |
4.45 |
1.25 |
H S |
H S |
H S |
4.71 |
1.35 |
H S |
H S |
H S |
5.17 |
1.50 |
H S |
H S |
H S |
5.84 |
1.65 |
H S |
H S |
H S |
6.08 |
1.75 |
H S |
H S |
H S |
6.55 |
2.00 |
H S |
H S |
H S |
7.42 |
* Не используются при вязкости меньше чем 1.6 сСт.
Габаритные размеры
 |
 |
| Код. |
Производительность (USgal/h) |
Угол распыла (°) |
Рисунок распыла |
|
| 030F4708 |
0,5 |
45 |
S (сплошной) |
|
| 030F4710 |
0,55 |
45 |
S (сплошной) |
|
| 030F4712 |
0,6 |
45 |
S (сплошной) |
|
| 030F4714 |
0,65 |
45 |
S (сплошной) |
|
| 030F4716 |
0,75 |
45 |
S (сплошной) |
|
| 030F4718 |
0,85 |
45 |
S (сплошной) |
|
| 030F4720 |
1 |
45 |
S (сплошной) |
|
| 030F4722 |
1,1 |
45 |
S (сплошной) |
|
| 030F4723 |
1,2 |
45 |
S (сплошной) |
|
| 030F4724 |
1,25 |
45 |
S (сплошной) |
|
| 030F4726 |
1,35 |
45 |
S (сплошной) |
|
| 030F4728 |
1,5 |
45 |
S (сплошной) |
|
| 030F4729 |
1,65 |
45 |
S (сплошной) |
|
| 030F4730 |
1,75 |
45 |
S (сплошной) |
|
| 030F4732 |
2 |
45 |
S (сплошной) |
|
| 030F6704 |
0,4 |
60 |
S (сплошной) |
|
| 030F6706 |
0,45 |
60 |
S (сплошной) |
|
| 030F6708 |
0,5 |
60 |
S (сплошной) |
|
| 030F6710 |
0,55 |
60 |
S (сплошной) |
|
| 030F6712 |
0,6 |
60 |
S (сплошной) |
|
| 030F6714 |
0,65 |
60 |
S (сплошной) |
|
| 030F6716 |
0,75 |
60 |
S (сплошной) |
|
| 030F6718 |
0,85 |
60 |
S (сплошной) |
|
| 030F6720 |
1 |
60 |
S (сплошной) |
|
| 030F6722 |
1,1 |
60 |
S (сплошной) |
|
| 030F6723 |
1,2 |
60 |
S (сплошной) |
|
| 030F6724 |
1,25 |
60 |
S (сплошной) |
|
| 030F6726 |
1,35 |
60 |
S (сплошной) |
|
| 030F6728 |
1,5 |
60 |
S (сплошной) |
|
| 030F6729 |
1,65 |
60 |
S (сплошной) |
|
| 030F6730 |
1,75 |
60 |
S (сплошной) |
|
| 030F6732 |
2 |
60 |
S (сплошной) |
|
| 030F8704 |
0,4 |
80 |
S (сплошной) |
|
| 030F8706 |
0,45 |
80 |
S (сплошной) |
|
| 030F8708 |
0,5 |
80 |
S (сплошной) |
|
| 030F8710 |
0,55 |
80 |
S (сплошной) |
|
| 030F8712 |
0,6 |
80 |
S (сплошной) |
|
| 030F8714 |
0,65 |
80 |
S (сплошной) |
|
| 030F8716 |
0,75 |
80 |
S (сплошной) |
|
|
0,85 |
80 |
S (сплошной) |
|
| 030F8720 |
1 |
80 |
S (сплошной) |
|
| 030F8722 |
1,1 |
80 |
S (сплошной) |
|
| 030F8723 |
1,2 |
80 |
S (сплошной) |
|
| 030F8724 |
1,25 |
80 |
S (сплошной) |
|
| 030F8726 |
1,35 |
80 |
S (сплошной) |
|
| 030F8728 |
1,5 |
80 |
S (сплошной) |
|
| 030F8729 |
1,65 |
80 |
S (сплошной) |
|
| 030F8730 |
1,75 |
80 |
S (сплошной) |
|
| 030F8732 |
2 |
80 |
S (сплошной) |
|
| 030H4708 |
0,5 |
45 |
H (полый) |
|
| 030H4710 |
0,55 |
45 |
H (полый) |
|
| 030H4712 |
0,6 |
45 |
H (полый) |
|
| 030H4714 |
0,65 |
45 |
H (полый) |
|
| 030H4716 |
0,75 |
45 |
H (полый) |
|
| 030H4718 |
0,85 |
45 |
H (полый) |
|
| 030H4720 |
1 |
45 |
H (полый) |
|
| 030H4722 |
1,1 |
45 |
H (полый) |
|
| 030H4723 |
1,2 |
45 |
H (полый) |
|
| 030H4724 |
1,25 |
45 |
H (полый) |
|
| 030H4726 |
1,35 |
45 |
H (полый) |
|
| 030H4728 |
1,5 |
45 |
H (полый) |
|
| 030H4729 |
1,65 |
45 |
H (полый) |
|
| 030H4730 |
1,75 |
45 |
H (полый) |
|
| 030H4732 |
2 |
45 |
H (полый) |
|
| 030H6706 |
0,45 |
60 |
H (полый) |
|
| 030H6708 |
0,5 |
60 |
H (полый) |
|
| 030H6710 |
0,55 |
60 |
H (полый) |
|
| 030H6712 |
0,6 |
60 |
H (полый) |
|
| 030H6714 |
0,65 |
60 |
H (полый) |
|
| 030H6716 |
0,75 |
60 |
H (полый) |
|
| 030H6718 |
0,85 |
60 |
H (полый) |
|
| 030H6720 |
1 |
60 |
H (полый) |
|
| 030H6722 |
1,1 |
60 |
H (полый) |
|
| 030H6723 |
1,2 |
60 |
H (полый) |
|
| 030H6724 |
1,25 |
60 |
H (полый) |
|
| 030H6726 |
1,35 |
60 |
H (полый) |
|
| 030H6728 |
1,5 |
60 |
H (полый) |
|
| 030H6729 |
1,65 |
60 |
H (полый) |
|
| 030H6730 |
1,75 |
60 |
H (полый) |
|
| 030H6732 |
2 |
60 |
H (полый) |
|
| 030H8704 |
0,4 |
80 |
H (полый) |
|
| 030H8706 |
0,45 |
80 |
H (полый) |
|
| 030H8708 |
0,5 |
80 |
H (полый) |
|
| 030H8710 |
0,55 |
80 |
H (полый) |
|
| 030H8712 |
0,6 |
80 |
H (полый) |
|
| 030H8714 |
0,65 |
80 |
H (полый) |
|
| 030H8716 |
0,75 |
80 |
H (полый) |
|
| 030H8718 |
0,85 |
80 |
H (полый) |
|
| 030H8720 |
1 |
80 |
H (полый) |
|
| 030H8722 |
1,1 |
80 |
H (полый) |
|
| 030H8723 |
1,2 |
80 |
H (полый) |
|
| 030H8724 |
1,25 |
80 |
H (полый) |
|
| 030H8726 |
1,35 |
80 |
H (полый) |
|
| 030H8728 |
1,5 |
80 |
H (полый) |
|
| 030H8729 |
1,65 |
80 |
H (полый) |
|
| 030H8730 |
1,75 |
80 |
H (полый) |
|
| 030H8732 |
2 |
80 |
H (полый) |
|
