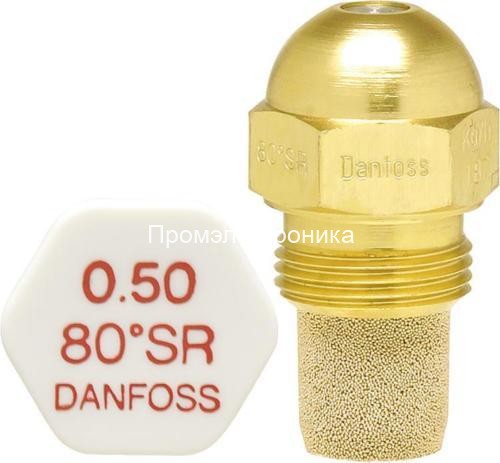

Форсунки Danfoss. Tип HR и SR

Все товары бренда

Категория: Форсунки Danfoss

Теги: форсунки Danfoss

Описание

Форсунки Danfoss. Tип HR и SR - форсунки с головкой круглой формы для горелок работающих на любом жидком топливе.

Техническое описание

Форсунки типа HR и SR применяются в бытовых горелках высокого давления, где требуется круглая форма форсунки. Выпускаются с 3 углами распыла и расходом от 0.3 до 2.50 USgal/h.

Форсунки типа HR и SR имеют бронзовый фильтр и обладают свойствами соответствующих форсунок типа OD.

Характеристика и область применения

Все виды топлива.

Маркировка EN для форсунок от 1.46 до 6.55 кг/ч. Стандартные форсунки от 0.30 до 2.50 USgal/h. 100% соответствие свойств нормам EN.

Конструкция

Форсунки с расходом 0.30-0.60 USgal/h имеют кольцевое уплотнение.

А - Корпус

С - Завихритель

D - Распылитель

Н - Фильтр

S - Уплотнение

Форсунки с расходом 0.65-2.50 имеют ограничитель.

В - Ограничитель

Углы распыла	Рисунки распыла

Форсунки типа HR и SR

EN стандарт

Исходный расход USgal/h	Угол/рисунок распыла			Номинальный расход кг/ч
Исходный расход USgal/h	45°	60°	80°	Номинальный расход кг/ч
0.30		HR SR	HR SR	1.15
0.35		HR SR	HR SR	1.35
0.40	SR	HR SR	HR SR	1.46
0.45	SR	HR SR	HR SR	1.66
0.50	HR SR	HR SR	HR SR	1.87
0.55	HR SR	HR SR	HR SR	2.11
0.60	HR SR	HR SR	HR SR	2.37
0.65	HR SR	HR SR	HR SR	2.67
0.75	HR SR	HR SR	HR SR	2.94
0.85	HR SR	HR SR	HR SR	3.31
1.00	HR SR	HR SR	HR SR	3.72
1.10	HR SR	HR SR	HR SR	4.24
1.20	HR SR	HR SR	HR SR	4.45
1.25	HR SR	HR SR	HR SR	4.71
1.35	HR SR	HR SR	HR SR	5.17
1.50	HR SR	HR SR	HR SR	5.84
1.65	HR SR	HR SR	HR SR	6.08
1.75	HR SR	HR SR	HR SR	6.55
2.00		SR		7.42
2.25		SR		8.35
2.50		SR		9.29

Техническая информация: Фильтры

Габаритные размеры

HR
Код.	Производительность (USgal/h)	Угол распыла (°)	Рисунок распыла

030H5908	0,5	45	H (полый)

030H5910	0,55	45	H (полый)

030H5912	0,6	45	H (полый)

030H5914	0,65	45	H (полый)

030H5916	0,75	45	H (полый)

030H5918	0,85	45	H (полый)

030H5920	1	45	H (полый)

030H5922	1,1	45	H (полый)

030H5923	1,2	45	H (полый)

030H5924	1,25	45	H (полый)

030H5926	1,35	45	H (полый)

030H5928	1,5	45	H (полый)

030H5929	1,65	45	H (полый)

030H5930	1,75	45	H (полый)

030H7902	0,3	60	H (полый)

030H7903	0,35	60	H (полый)

030H7906	0,45	60	H (полый)

030H7908	0,5	60	H (полый)

030H7910	0,55	60	H (полый)

030H7912	0,6	60	H (полый)

030H7914	0,65	60	H (полый)

030H7916	0,75	60	H (полый)

030H7918	0,85	60	H (полый)

030H7920	1	60	H (полый)

030H7922	1,1	60	H (полый)

030H7923	1,2	60	H (полый)

030H7924	1,25	60	H (полый)

030H7926	1,35	60	H (полый)

030H7928	1,5	60	H (полый)

030H7929	1,65	60	H (полый)

030H7930	1,75	60	H (полый)

030H9902	0,3	80	H (полый)

030H9903	0,35	80	H (полый)

030H9904	0,4	80	H (полый)

030H9906	0,45	80	H (полый)

030H9908	0,5	80	H (полый)

030H9910	0,55	80	H (полый)

030H9912	0,6	80	H (полый)

030H9914	0,65	80	H (полый)

030H9916	0,75	80	H (полый)

030H9918	0,85	80	H (полый)

030H9920	1	80	H (полый)

030H9922	1,1	80	H (полый)

030H9923	1,2	80	H (полый)

030H9924	1,25	80	H (полый)

030H9926	1,35	80	H (полый)

030H9928	1,5	80	H (полый)

030H9929	1,65	80	H (полый)

030H9930	1,75	80	H (полый)


SR
Код.	Производительность (USgal/h)	Угол распыла (°)	Рисунок распыла

030F5904	0,4	45	S (сплошной)

030F5906	0,45	45	S (сплошной)

030F5908	0,5	45	S (сплошной)

030F5910	0,55	45	S (сплошной)

030F5912	0,6	45	S (сплошной)

030F5914	0,65	45	S (сплошной)

030F5916	0,75	45	S (сплошной)

030F5918	0,85	45	S (сплошной)

030F5920	1	45	S (сплошной)

030F5922	1,1	45	S (сплошной)

030F5923	1,2	45	S (сплошной)

030F5924	1,25	45	S (сплошной)

030F5926	1,35	45	S (сплошной)

030F5928	1,5	45	S (сплошной)

030F5929	1,65	45	S (сплошной)

030F5930	1,75	45	S (сплошной)

030F7902	0,3	60	S (сплошной)

030F7903	0,35	60	S (сплошной)

030F7904	0,4	60	S (сплошной)

030F7906	0,45	60	S (сплошной)

030F7908	0,5	60	S (сплошной)

030F7910	0,55	60	S (сплошной)

030F7912	0,6	60	S (сплошной)

030F7914	0,65	60	S (сплошной)

030F7916	0,75	60	S (сплошной)

030F7918	0,85	60	S (сплошной)

030F7920	1	60	S (сплошной)

030F7922	1,1	60	S (сплошной)

030F7923	1,2	60	S (сплошной)

030F7924	1,25	60	S (сплошной)

030F7926	1,35	60	S (сплошной)

030F7928	1,5	60	S (сплошной)

030F7929	1,65	60	S (сплошной)

030F7930	1,75	60	S (сплошной)

030F7932	2	60	S (сплошной)

030F7934	2,25	60	S (сплошной)

030F7936	2,5	60	S (сплошной)

030F9902	0,3	80	S (сплошной)

030F9903	0,35	80	S (сплошной)

030F9904	0,4	80	S (сплошной)

030F9906	0,45	80	S (сплошной)

030F9908	0,5	80	S (сплошной)

030F9910	0,55	80	S (сплошной)

030F9912	0,6	80	S (сплошной)

030F9914	0,65	80	S (сплошной)

030F9916	0,75	80	S (сплошной)

030F9918	0,85	80	S (сплошной)

030F9920	1	80	S (сплошной)

030F9922	1,1	80	S (сплошной)

030F9923	1,2	80	S (сплошной)

030F9924	1,25	80	S (сплошной)

030F9926	1,35	80	S (сплошной)

030F9928	1,5	80	S (сплошной)

030F9929	1,65	80	S (сплошной)

030F9930	1,75	80	S (сплошной)
