Артикул: VR4615VB1022

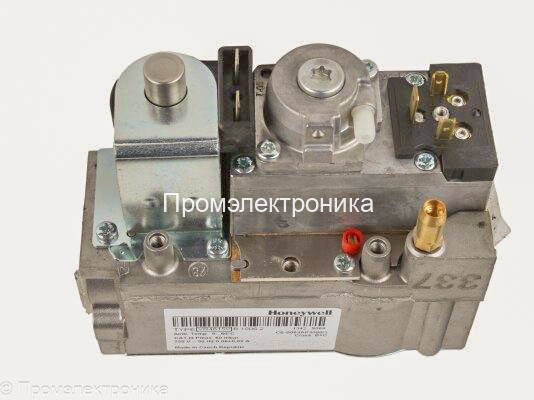

Газовый клапан Honeywell VR4615

0 руб.

Газовый клапан Honeywell серии VR4615

Honeywell VR4615  - газовый клапан, используется совместно с системами искрового розжига горелки (DSI), системами с пилотной горелкой (IP) или системами калильного розжига (HSI) и связанными с ними устройствами, обеспечивающими безопасный розжиг и контроль главной горелки отопительной установки

Газовые клапаны серии VR4615 выполняют все функции, необходимые для безопасного регулирования потока газа в пилотную и основную горелки бытовой системы центрального отопления, калориферов, водогрейных котлов и водонагревателей.

Газовые клапаны Honeywell VR4615  содержат стандартный корпус, на который в заводских условиях устанавливается целый ряд узлов, образующих различные дополнительные устройства системы. Это существенно упрощает систему управления котлом, поскольку технические характеристики и размеры блоков одинаковы для всех дополнительных устройств системы.
Дополнительно для клапана VR4615 доступны следующие средства: регулятор давления, дроссельный клапан, устройство плавного розжига (настраиваемое), двухуровневое (высокий - низкий) регулирование и модуляция расхода газа (электрическая или механическая) для различных применений.

Автоматические газовые регуляторы VR4615 рассчитаны на нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30). Если не оговорено иначе, все измерения проводятся в стандартных условиях.

Особенности газовых клапанов Honeywell VR4615:

• Специально предназначены для использования с отопительными газовыми установками, снабженными системой розжига DSI, HSI или IP для зажигания главной горелки.

• Прошедшая проверку временем конструкция обеспечивает надежность.

• Двухпозиционное (ВКЛ/ВЫКЛ) управление главной горелкой с помощью двухпозиционного электрического исполнительного устройства и двухпозиционного электрического исполнительного устройства следящего типа.

• На входной стороне регулятора VR4615 установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки. Если используются фланцы, можно помещать съемные фильтры между фланцами и регулятором Compact Automatic.

• Выходной сетчатый фильтр (дополнительный).

• Предусмотрены следующие модели, различающиеся усилием закрытия: B + B, B + J, B + C, A + J и A + C.

• Все настройки клапана VR4615 расположены сверху.

• Штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах для контроля и настройки давления горелки.

• На входной стороне клапана Honeywell VR4615 предусмотрено утолщение под ключ для трубного фитинга.

• Возможен монтаж регулятора VR4615 в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

• В основании клапана VR4615 предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке.

• Двухпозиционное исполнительное устройство следящего типа (главного клапана) с электрическим разъемом со стыковочной частью по стандарту DIN имеет два резьбовых монтажных отверстия (например, для крышки).

• Предусмотрены модели с высокой, средней и низкой пропускной способностью.

• Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом со стыковочной частью по стандарту DIN, также пригодным для соединения с разъемами AMP.

• Катушка двухпозиционного электрического исполнительного устройства может заменяться в полевых условиях и, кроме того, может располагаться под другими углами для лучшей доступности.

Дополнительные функциональные возможности Honeywell VR4615:

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке (дополнительная возможность).

• Предусмотрена модификация с дроссельным клапаном, в которой могут использоваться нерегулируемые клапаны. • Дополнительное устройство "softlite" способствует плавному розжигу горелок.

• Переключаемое устройство плавного розжига, устанавливаемое по заказу, для перехода с одного газа на другой и обратно.

• Электрическая или механическая модуляция.

• Двухуровневое (высокий-низкий) электрическое регулирование.

• Встроенный фильтр пилотного газа (дополнительный).

• Пилотный выход для систем IP.

• Пригоден для использования с компонентами смеси газ/воздух.

Техническая документация газового клапана Honeywell серии VR4615

МодификацияАртикул
VR4615AB 1000VR4615AB1000B
VR4615FA 1007VR4615FA1007B
VR4615FA 1007 (U)VR4615FA1007U
VR4615FA 1015VR4615FA1015B
VR4615FA 1015 (U)VR4615FA1015U
VR4615FB 1002VR4615FB1002B
VR4615FB 1002 (U)VR4615FB1002U
VR4615FB 1010VR4615FB1010B
VR4615FB 1010 (U)VR4615FB1010U
VR4615FB 1028VR4615FB1028B
VR4615FB 1028 (U)VR4615FB1028U
VR4615MA 2007 (U)VR4615MA2007U
VR4615N 2008VR4615N2008B
VR4615N 2008 (U)VR4615N2008U
VR4615N 2008 (UCS06)VR4615N2008UCS06
VR4615NA 2006VR4615NA2006B
VR4615NA 2006 (U)VR4615NA2006U
VR4615NA 3012 (U)VR4615NA3012U
VR4615V 1000VR4615V1000B
VR4615V 1000 (U)VR4615V1000U
VR4615VA 1008VR4615VA1008B
VR4615VA 1008 (U)VR4615VA1008U
VR4615VA 1016VR4615VA1016B
VR4615VB 1006VR4615VB1006B
VR4615VB 1006 (U)VR4615VB1006U
VR4615VB 1014VR4615VB1014B
VR4615VB 1014 (U)VR4615VB1014U
VR4615VB 1022VR4615VB1022B
VR4615VB 1022 (U)VR4615VB1022U
VR4615VB 1022 (UCS13)VR4615VB1022UCS13
VR4615VB 1030VR4615VB1030B
VR4615VB 1030 (U)VR4615VB1030U
VR4615VB 1048VR4615VB1048B
VR4615VB 1055VR4615VB1055B
VR4615VB 1055 (U)VR4615VB1055U
VR4615VB 1063VR4615VB1063B
VR4615VB 1071VR4615VB1071B
VR4615VB 1071 (U)VR4615VB1071U
VR4615VB 1089VR4615VB1089B
VR4615VB 1089 (U)VR4615VB1089U
