Артикул: VR4601QB2019B

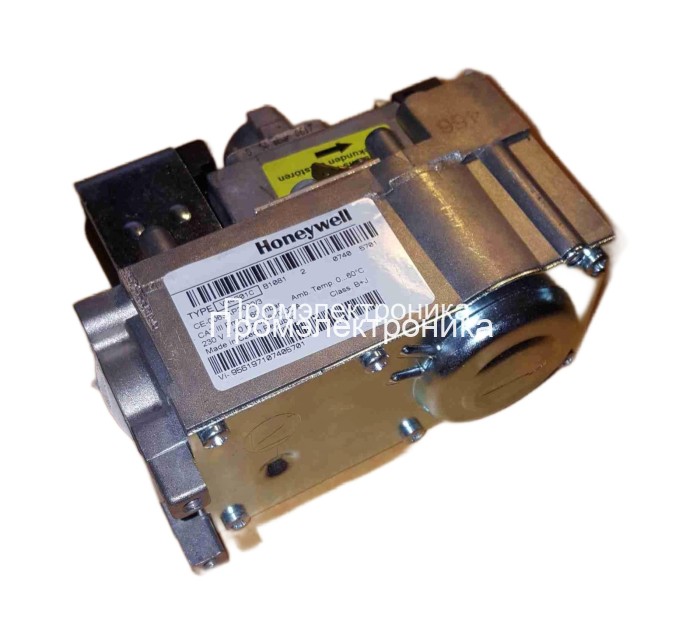

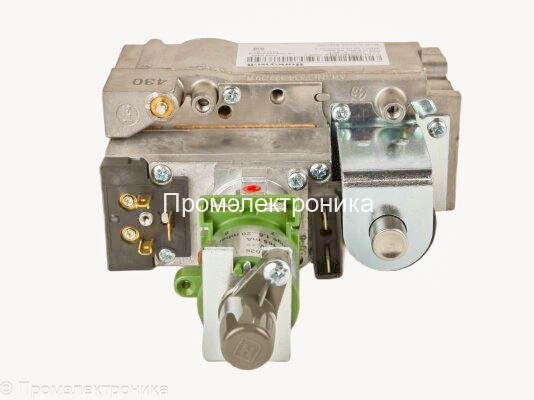

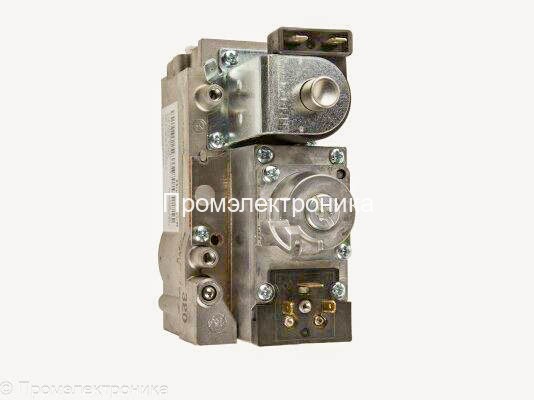

Газовый клапан Honeywell VR4601

0 руб.

Газовый клапан Honeywell серии VR4601

Honeywell VR4601 газовый клапан используется совместно с системами искрового розжига горелки (DSI), системами с пилотной горелкой (IP) или системами калильного розжига (HSI) и связанными с ними устройствами, обеспечивающими безопасный розжиг и контроль главной горелки отопительной установки

Газовые клапаны серии VR4601 выполняют все функции, необходимые для безопасного регулирования потока газа в пилотную и основную горелки бытовой системы центрального отопления, калориферов, водогрейных котлов и водонагревателей.

Газовые регуляторы VR4601 содержат стандартный корпус, на который в заводских условиях устанавливается целый ряд узлов, образующих различные дополнительные устройства системы. Это существенно упрощает систему управления котлом, поскольку технические характеристики и размеры блоков одинаковы для всех дополнительных устройств системы.
Дополнительно доступны дополнения для VR4601: регулятор давления, дроссельный клапан, устройство плавного розжига (настраиваемое), двухуровневое (высокий - низкий) регулирование и модуляция расхода газа (электрическая или механическая) для различных применений. Для обеспечения полной универсальности системы предусматриваются модификации с питанием от сети, низковольтные модификации и три номинала пропускной способности комбинированных газовых регуляторов Compact Automatic. Также предлагается изготовление моделей с напряжением питания, заданным заказчиком.
Автоматический газовый регулятор серии VR4601 имеет первое двухпозиционное электрическое исполнительное устройство прямого действия для открывания предохранительного клапана класса A или B по EN 161 и второй двухпозиционный электрический исполнительный сервоклапан для открывания главного клапана класса B, C или J по EN 161.

Газовые клапаны Honeywell VR4601 рассчитаны на нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30). Если не оговорено иначе, все измерения проводятся в стандартных условиях.

Особенности газовых клапанов Honeywell VR4601:

• Специально предназначены для использования с отопительными газовыми установками, снабженными системой розжига DSI, HSI или IP для зажигания главной горелки.

• Прошедшая проверку временем конструкция обеспечивает надежность.

 • Двухпозиционное (ВКЛ/ВЫКЛ) управление главной горелкой с помощью двухпозиционного электрического исполнительного устройства и двухпозиционного электрического исполнительного устройства следящего типа.

 • На входной стороне регулятора установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки. Если используются фланцы, можно помещать съемные фильтры между фланцами и регулятором Compact Automatic.

• Выходной сетчатый фильтр (дополнительный).

 • Предусмотрены следующие модели, различающиеся усилием закрытия: B + B, B + J, B + C, A + J и A + C.

• Все настройки регулятора VR4601 расположены сверху.

• Штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах для контроля и настройки давления горелки.

• На входной стороне регулятора предусмотрено утолщение под ключ для трубного фитинга.

• Возможен монтаж газового клапана в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

• В основании регулятора предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке.

• Двухпозиционное исполнительное устройство следящего типа (главного клапана) с электрическим разъемом со стыковочной частью по стандарту DIN имеет два резьбовых монтажных отверстия (например, для крышки).

• Предусмотрены модели с высокой, средней и низкой пропускной способностью.

• Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом со стыковочной частью по стандарту DIN, также пригодным для соединения с разъемами AMP.

• Катушка двухпозиционного электрического исполнительного устройства может заменяться в полевых условиях и, кроме того, может располагаться под другими углами для лучшей доступности.

Дополнительные функциональные возможности клапана VR4601:

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке (дополнительная возможность).

• Предусмотрена модификация с дроссельным клапаном, в которой могут использоваться нерегулируемые клапаны. • Дополнительное устройство "softlite" способствует плавному розжигу горелок.

• Переключаемое устройство плавного розжига, устанавливаемое по заказу, для перехода с одного газа на другой и обратно.

• Электрическая или механическая модуляция.

• Двухуровневое (высокий-низкий) электрическое регулирование.

• Встроенный фильтр пилотного газа (дополнительный).

• Пилотный выход для систем IP.

• Пригоден для использования с компонентами смеси газ/воздух.

Техническая документация газового клапана Honeywell серии VR4601

МодификацияАртикул
VR4601A 1004VR4601A1004B
VR4601A 1004 (U)VR4601A1004U
VR4601A 1012 (U)VR4601A1012U
VR4601A 1038VR4601A1038B
VR4601A 1038 (U)VR4601A1038U
VR4601AA 1010VR4601AA1010B
VR4601AA 1010 (U)VR4601AA1010U
VR4601AA 1028VR4601AA1028B
VR4601AA 1028 (U)VR4601AA1028U
VR4601AA 1036VR4601AA1036B
VR4601AA 1036 (U)VR4601AA1036U
VR4601AB 1000VR4601AB1000B
VR4601AB 1000 (U)VR4601AB1000U
VR4601AB 1018VR4601AB1018B
VR4601AB 1018 (U)VR4601AB1018U
VR4601AB 1026VR4601AB1026B
VR4601AB 1026 (U)VR4601AB1026U
VR4601AB 1034VR4601AB1034B
VR4601AB 1034 (U)VR4601AB1034U
VR4601AB 1042 (U)VR4601AB1042U
VR4601AB 1067VR4601AB1067B
VR4601AB 1067 (U)VR4601AB1067U
VR4601BA 1001VR4601BA1001B
VR4601C 1028VR4601C1028B
VR4601C 1028 (U)VR4601C1028U
VR4601C 1036VR4601C1036B
VR4601C 1036 (U)VR4601C1036U
VR4601C 1051VR4601C1051B
VR4601C 1077VR4601C1077B
VR4601C 1077 (U)VR4601C1077U
VR4601C 1085VR4601C1085B
VR4601C 1085 (U)VR4601C1085U
VR4601C 1101 (U)VR4601C1101U
VR4601CA 1018VR4601CA1018B
VR4601CA 1018 (U)VR4601CA1018U
VR4601CA 1026VR4601CA1026B
VR4601CA 1026 (U)VR4601CA1026U
VR4601CA 1026 (UCS01)VR4601CA1026UCS01
VR4601CA 1034VR4601CA1034B
VR4601CA 1034 (U)VR4601CA1034U
VR4601CA 1034 (UCS01)VR4601CA1034UCS01
VR4601CA 1042 (U)VR4601CA1042U
VR4601CA 1059 (U)VR4601CA1059U
VR4601CA 1067 (U)VR4601CA1067U
VR4601CA 1075VR4601CA1075B
VR4601CA 1075 (U)VR4601CA1075U
VR4601CA 1083VR4601CA1083B
VR4601CA 1083 (U)VR4601CA1083U
VR4601CB 1008VR4601CB1008B
VR4601CB 1008 (U)VR4601CB1008U
VR4601CB 1016VR4601CB1016B
VR4601CB 1016 (U)VR4601CB1016U
VR4601CB 1024VR4601CB1024B
VR4601CB 1024 (U)VR4601CB1024U
VR4601CB 1024 (UCS06)VR4601CB1024UCS06
VR4601CB 1040 (U)VR4601CB1040U
VR4601CB 1065VR4601CB1065B
VR4601CB 1065 (U)VR4601CB1065U
VR4601CB 1073VR4601CB1073B
VR4601CB 1073 (U)VR4601CB1073U
VR4601CB 1073 (UCS13)VR4601CB1073UCS13
VR4601CB 1081 (U)VR4601CB1081U
VR4601D 1001VR4601D1001B
VR4601D 1001 (U)VR4601D1001U
VR4601EA 1024VR4601EA1024B
VR4601EA 1024 (U)VR4601EA1024U
VR4601M 2009VR4601M2009B
VR4601M 2009 (U)VR4601M2009U
VR4601M 2009 (UCS01)VR4601M2009UCS01
VR4601M 2009 (UCS02)VR4601M2009UCS02
VR4601M 2017VR4601M2017B
VR4601M 2017 (U)VR4601M2017U
VR4601M 2017 (UCS02)VR4601M2017UCS02
VR4601MA 2015VR4601MA2015B
VR4601MA 2015 (U)VR4601MA2015U
VR4601MA 3013VR4601MA3013B
VR4601MA 3013 (U)VR4601MA3013U
VR4601MA 3013 (UCS02)VR4601MA3013UCS02
VR4601MA 3021VR4601MA3021B
VR4601MA 3021 (U)VR4601MA3021U
VR4601MB 2005VR4601MB2005B
VR4601MB 2005 (U)VR4601MB2005U
VR4601N 2016VR4601N2016B
VR4601N 2016 (U)VR4601N2016U
VR4601N 2016 (UCS02)VR4601N2016UCS02
VR4601N 2024VR4601N2024B
VR4601N 2024 (U)VR4601N2024U
VR4601NA 2006VR4601NA2006B
VR4601NA 2006 (U)VR4601NA2006U
VR4601NA 2006 (UCS02)VR4601NA2006UCS02
VR4601NA 2014VR4601NA2014B
VR4601NA 2014 (U)VR4601NA2014U
VR4601NA 2014 (UCS02)VR4601NA2014UCS02
VR4601PA 2004VR4601PA2004B
VR4601PA 2004 (U)VR4601PA2004U
VR4601PA 2012VR4601PA2012B
VR4601PA 2012 (U)VR4601PA2012U
VR4601PA 2020 (U)VR4601PA2020U
VR4601PA 2038VR4601PA2038B
VR4601PB 2002 (U)VR4601PB2002U
VR4601PB 2010VR4601PB2010B
VR4601PB 2028VR4601PB2028B
VR4601PB 2028 (U)VR4601PB2028U
VR4601QA 2003VR4601QA2003B
VR4601QA 2003 (U)VR4601QA2003U
VR4601QA 2003 (UCS02)VR4601QA2003UCS02
VR4601QA 2011VR4601QA2011B
VR4601QA 2011 (U)VR4601QA2011U
VR4601QA 2011 (UCS02)VR4601QA2011UCS02
VR4601QB 2001VR4601QB2001B
VR4601QB 2001 (U)VR4601QB2001U
VR4601QB 2019VR4601QB2019B
VR4601QB 2019 (U)VR4601QB2019U
VR4601T 1002 (U)VR4601T1002U
VR4601T 1010 (U)VR4601T1010U
VR4601TA 1018 (U)VR4601TA1018U
VR4601TA 1026VR4601TA1026B
VR4601TA 1026 (U)VR4601TA1026U
VR4601TA 1026 (UCS01)VR4601TA1026UCS01
VR4601TA 1034VR4601TA1034B
VR4601TA 1034 (U)VR4601TA1034U
VR4601TA 1034 (UCS01)VR4601TA1034UCS01
VR4601TA 1042VR4601TA1042B
VR4601TA 1042 (U)VR4601TA1042U
