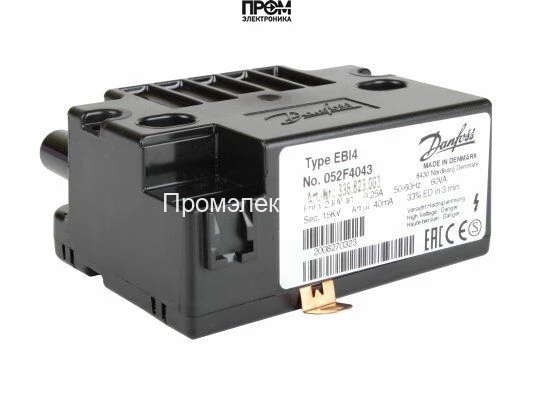

Трансформатор розжига De Dietrich EBI4 052F4043

Трансформатор розжига De Dietrich EBI4 052F4043 — назначение и область применения

Трансформатор розжига De Dietrich EBI4 052F4043 — это индустриальный модуль для формирования высоковольтных импульсов с целью инициации искрового разряда в горелочных камерах и системах поджига топливной смеси. Относится к классу низковольтно-высоковольтных преобразователей для стационарных и модульных горелочных установок. Основная функция — генерация импульса 7,5 кВ при питании от сети 230 В 50/60 Гц с ограничением тока вторичной цепи и заданным рабочим циклом.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме с первичной и вторичной обмотками, выполненными с соблюдением требований по электроизоляции и допустимым электрическим полям. В первичной цепи трансформатора реализована витковая намотка под питание 230 В через сердечник с магнитной проницаемостью, оптимизированной для работы в широком диапазоне частот 50/60 Гц. Вторичная обмотка имеет повышенное число витков и специально рассчитанную индуктивность для получения выходного напряжения 7,5 кВ при номинальном соотношении витков.

Параллельно с обмотками применены средства термо- и электроизоляции: материал изоляции соответствует промышленным стандартам по пробойной прочности и температурной стойкости. Выходы высоковольтной цепи выполнены в виде двух каналов с штекерными разъемами 6,3 мм, что обеспечивает совместимость с типовыми проводами поджига. Для снижения риска повреждений при механических вибрациях и температурных изменениях предусмотрены элементы крепления и демпфирования, а винтовое крепление позволяет фиксировать модуль в произвольной ориентации без ухудшения теплоотвода.

Электрозащита реализована путем ограничения тока вторичной цепи до 40 мА и потребляемой мощности на входе 60 ВА. Рабочий цикл ED 33% за 3 минуты означает допустимый режим непрерывных вспышек с последующим временем восстановления для предотвращения перегрева сердечника и изоляции.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает необходимую электростатическую разность для преодоления пробивного давления в искровом промежутке и стабильное воспламенение воздушно-топливной смеси при нормальных условиях подачи.
• Потребляемая мощность 60 ВА: определяет нагрузку на сеть питания и влияет на выбор кабельной прокладки и предохранительной аппаратуры; при проектировании электроснабжения учитывается коэффициент мощности и стартовые пики.
• Ток поджига 40 мА: служит ограничением энергопотребления вторичной цепи, снижая риск повреждения электродов и уменьшает вероятность возникновения следящих разрядов вне искрового зазора.
• Рабочий цикл 33% (3 мин): регламентирует допустимый режим включений и время охлаждения для предотвращения термических повреждений изоляции и магнитопровода.
• Сеть питания 230 В, 50/60 Гц: совместимость с промышленными и бытовыми сетями, допускается использование в системах с частотно-изменяемым питанием при соблюдении диапазона.
• Штекерные разъемы 6,3 мм: унифицированный интерфейс для быстрого монтажа и замены кабелей поджига без специализированных инструментов.
• Материалы изоляции и монтаж: высокая стойкость к термомутациям и механическому воздействию обеспечивает долговечность и предсказуемость отказов.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовой системе: модуль получает питание 230В, первичная обмотка намагничивает сердечник, во вторичной формируется импульс высокого напряжения, который подается на искровые электроды через штекерные разъемы. Искровой разряд инициирует детонацию топливной смеси в камере сгорания, после чего контроллер переводит систему на основной запал.

Для чего нужен этот тип устройств: их используют в промышленных и коммунально-бытовых горелках, котельных, отопительных модулях и системах предварительного поджига, где требуется надежный и повторяемый искровой разряд с контролем энергопотребления и температурного режими.

• Унификация интерфейсов подключения — облегчает сервис и модернизацию.
• Ограничение тока и заданный ED — предсказуемость теплового поведения.
• Высокое выходное напряжение при контролируемой энергии — стабильный розжиг при широком диапазоне условий.
• Конструкционная устойчивость к вибрации и температурным изменениям — снижает вероятность отказов в полевых условиях.

Экспертное заключение

Модель EBI4 052F4043 подходит для модульной интеграции в системы поджига с требованием воспроизводимого искрового импульса, ограниченного вторичного тока и регламентированного рабочего цикла. При проектировании следует учитывать 60 ВА на входе, ED33% по тепловому режиму и совместимость с интерфейсом 6,3 мм. Для нестандартных условий эксплуатации необходимо проверять соответствие изоляционных материалов и допустимых температурных режимов.
