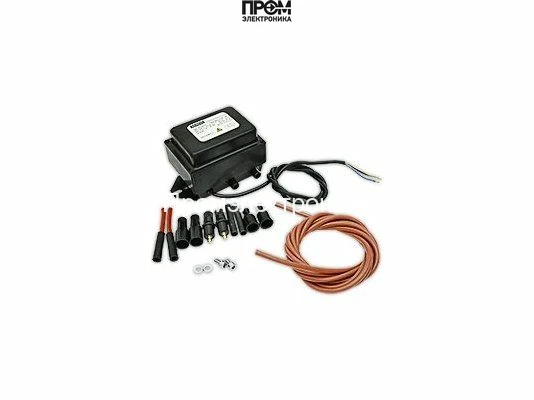

Трансформатор розжига Siemens ZM 20/14 00457986 с кабелем поджига

Трансформатор розжига Siemens ZM 20/14 00457986 — назначение и область применения

Это специализированный трансформатор розжига для газовых и дизельных горелочных систем, относящийся к классу низкочастотных силовых устройств с обмоткой высокого напряжения. Предназначен для формирования искрового импульса и поддержания стабильной территориальной схемы поджига в котельных, промышленных горелках и системах автоматизированного отопления. Основная функция — выдача высокого напряжения 7 кВ при контролируемом импульсном токе для инициирования искрового пробоя между электродами.

Конструктивные особенности и принцип работы

В конструкции использованы две ключевые группы обмоток: первичная обмотка питания на 230 В и вторичная обмотка высокого напряжения, рассчитанная на 7 кВ. Первичная обмотка выполнена с учётом номинального тока 1.7 А, что определяет термическую нагрузку и требования к сечению проводов и теплоотводу. Вторичная обмотка имеет многослойную намотку и систему электроизоляции, обеспечивающую диэлектрическую прочность и минимизацию паразитной емкости.

Принцип работы: при подаче сетевого напряжения на первичную обмотку в трансформаторе индуцируется повышенное напряжение на вторичной обмотке. Это напряжение подаётся через кабель поджига на штекерные разъёмы Ø4 мм и формирует искровой разряд на зазоре поджига. Управление импульсами осуществляется внешней системой автоматики горелки. Конструкция предусматривает цикличную работу с коэффициентом продолжительности включения ED 50%, что значит периодическую коммутацию и необходимость учета теплового режима при длительных циклах.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает необходимое поле для пробоя газового зазора при стандартных условиях, снижая вероятность незажига при загрязнённых электродах.
• Ток поджига 20 мА: ограничивает энергию искрового разряда, минимизирует эрозию электрода и тепловые переходы в местах контакта.
• Номинальный ток 1.7 А: определяет мощности потерь в сердечнике и обмотках, влияет на выбор проводки и защитных автоматов в цепи питания.
• Питание 230 В, 50 Гц: согласуется с промышленными сетями, упрощает интеграцию в существующие щиты управления без дополнительных преобразователей частоты.
• Длина кабеля питания 1100 мм: обеспечивает фиксируемую удалённость установки относительно клеммной колодки автоматики; важно учитывать падение напряжения при протяжённых линиях.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для кабелей поджига, влияет на контактное сопротивление и надежность искрообразования.
• Класс пылевлагозащиты IP00: отсутствие защиты от проникновения твёрдых частиц и влаги — требует установки в контролируемой среде и защиты от конденсата.
• ED 50%: ограничивает длительность непрерывной работы, необходимо проектировать цикл работы системы учитывая тепловой баланс и интервалы охлаждения.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном контексте: при каждом запуске горелки автоматика подаёт команду на трансформатор, который формирует серийность импульсов высокого напряжения до образования устойчивого электрического разряда и поджига горючей смеси. После зажигания автоматика отключает подачу импульсов и переходит на контроль пламени.

• Интеграция в промышленные котлы: позволяет использовать стандартные алгоритмы запуска без сложных доработок электрощита.
• Снижение износа электродов: за счёт заданного тока поджига уменьшается термическая нагрузка на контакты и электродные наконечники.
• Простота замены: штекерные соединения Ø4 мм упрощают обслуживание и ускоряют диагностику цепи поджига.
• Предсказуемость теплового режима: ED 50% даёт аналитическую основу для расчёта интервалов работы и требований по охлаждению корпуса.
• Соответствие сетевым параметрам: питание 230 В/50 Гц исключает необходимость дополнительных трансляторов напряжения в стандартных установках.

Экспертное заключение

Этот трансформатор рассчитан на применение в стационарных, контролируемых средах с циклическими профилями работы. Он подходит для задач формирования искры при пуске горелки, где требуются 7 кВ и ограниченный импульсный ток 20 мА, а также где допустим коэффициент эксплуатации ED 50%. При проектировании систем с продолжительной непрерывной нагрузкой следует учитывать тепловой режим и обеспечивать защиту от пыли и влаги, так как корпус соответствует классу IP00. Для ремонта и замены важно контролировать состояние штекерных соединений Ø4 мм и рассчитывать проводку с учётом номинального 1.7 А и длины кабеля.
