Kromschroder BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- — автомат управления горелкой — 88683252
BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- · артикул 88683252. Автомат управления, розжига и контроля газовой горелки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88683252
- Серия
- BCU
- Тип
- Автомат управления горелкой
- Серия
- Исполнение для запальной и основной горелок
- Напряжение питания
- 230 В AC, 50/60 Гц
- Трансформатор розжига
- 8 kV, 20 mA, ED 19 %
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- — автомат управления горелкой — 88683252
BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- · артикул 88683252. Автомат управления, розжига и контроля газовой горелки. Варианты 460/465 и 560/565 предназначены для прямого розжига; 480 и 580 — для запальной и основной горелок с раздельным контролем.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Автомат управления горелкой |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Трансформатор розжига | 8 kV, 20 mA, ED 19 % |
| Фланцевая плита | M32 |
| Система контроля герметичности клапанов | Нет |
| Высокотемпературный режим | Нет |
| Функция входа | Нет |
| Реле давления | Нет |
| Соединительные штекеры | С винтовыми клеммами |
| Упаковка | Индивидуальная упаковка |
| Силовой модуль | Силовой модуль |
| Номер серии | 400 |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Дополнительный выход | Нет |
| I004 Контроль пламени | ионизационный контроль |
| I050 Функция контакта 80, 81/82 | Сигнал неисправности |
| I051 Функция контакта 90, 91/92 | Сигнал готовности |
| I052 Функция контакта 95/96 | Рабочий сигнал горелки 1 |
| I053 Функция контакта 95/97 | Рабочий сигнал горелки 2 |
| I054 Функция контакта 85/86, 87 | Сигнал воздуха |
| I061 Функция клеммы 1 | Пуск 1 |
| I062 Функция клеммы 2 | Сброс |
| I063 Функция клеммы 3 | Продувка |
| I064 Функция клеммы 4 | Воздух |
| I065 Функция клеммы 5 | Запуск 2 |
| I068 Функция клеммы 35 | Защитные блокировки |
| A001 Порог отключения горелки 1 | 2 мкА |
| A002 Порог отключения горелки 2 | 2 мкА |
| A003 Проверка имитации пламени | В положении ожидания |
| A007 Попытки запуска горелки 1 | 1 |
| A008 Попытки запуска горелки 2 | 1 |
| A093 Время предварительного розжига tVZ | 0 s |
| A094 1-е время безопасности при запуске | 5 s |
| A095 Время подтверждения пламени 1 tFS1 | 0 s |
| A096 2-е время безопасности при запуске | 3 s |
| A097 Время подтверждения пламени 2 tFS2 | 0 s |
| A078 Назначение горелки | Горелка 1 и горелка 2 |
| A009 Повторный запуск | Нет |
| A074 Режим горения | Режим с пламенем |
| A043 Выбег | Выкл. |
| A039 Время выбега | 0 s |
| A129 Выходы активного охлаждения | Привод воздушной заслонки |
| A041 Выбор времени хода | Вкл.; переход в положения минимальной/максимальной мощности |
| A042 Время хода | 1 s |
| A049 Привод воздушной заслонки при запуске | Внешняя активация невозможна |
| A050 Привод воздушной заслонки при неисправности | Допускает внешнюю активацию |
| A019 Время безопасности во время работы | 1 s |
| A061 Минимальное время работы горелки tB | 0 s |
| A062 Минимальная пауза tMP | 0 s |
| A067 Время работы в ручном режиме | Ограничено до 5 мин. |
| A087 Продувка (шина) | Через клемму |
| A080 Связь по полевой шине | Выкл. |
| A081 Kromschroder Safety Link | Выкл. |
Применение и подбор
Сверьте поколение, полное обозначение, силовой модуль, датчик пламени и программу горелки. Наличие интерфейса связи не заменяет цепи безопасности.
Время безопасности и поведение после потери пламени проверяют по параметрам прибора. Одинаковое обозначение корпуса не подтверждает одинаковую настройку.
Монтаж и ввод в работу

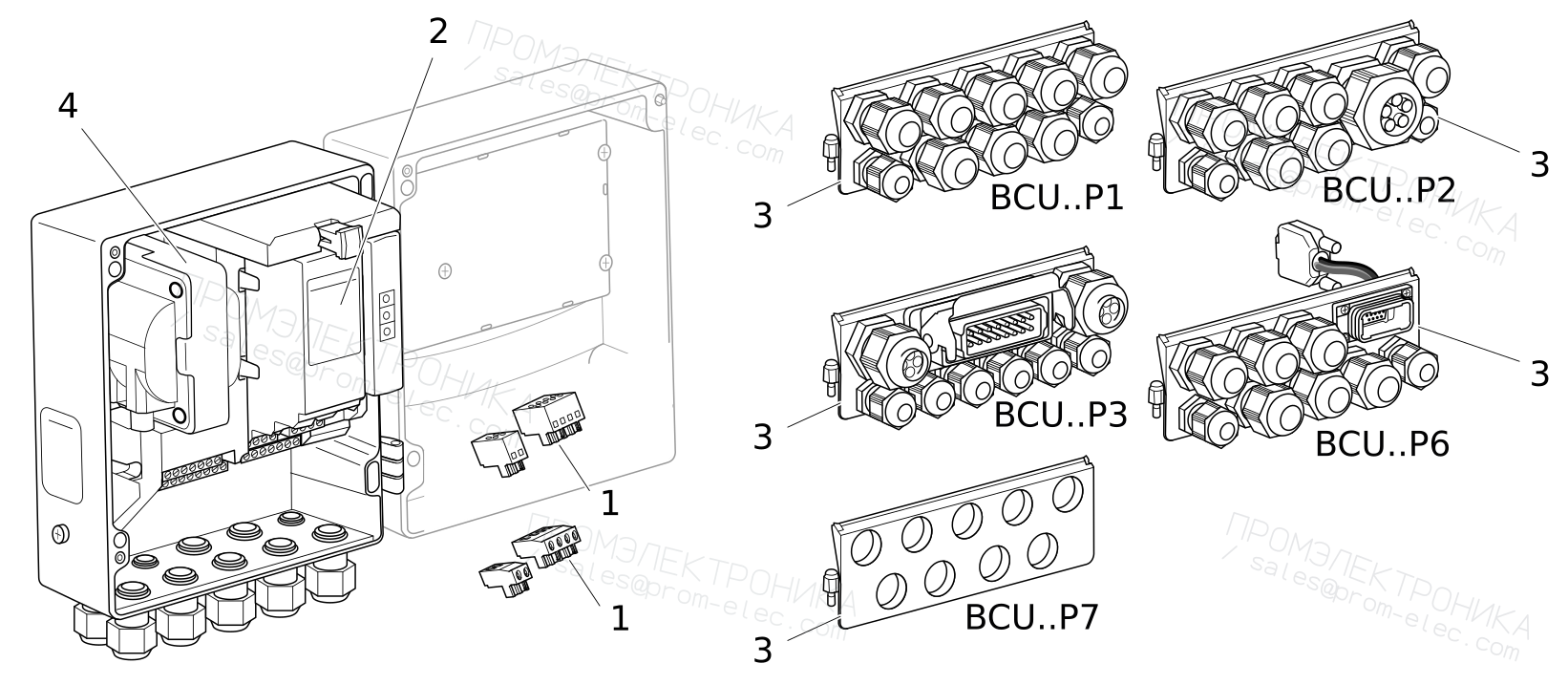

Для BCU серии 4 проверяют монтажную пластину, кабельные вводы и способ крепления корпуса.
При замене силового модуля учитывают вариант подвода питания E0/E1; схема зависит от сочетания BCU и LM.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| 460 / 560 | Прямой розжиг. |
| 465 / 565 | Прямой розжиг с расширенными функциями контроля воздуха. |
| 480 / 580 | Запальная и основная горелки. |
| Силовой модуль | Определяет согласование нагрузок и управляющих интерфейсов. |
FAQ по выбору и эксплуатации
Можно ли перенести настройки с похожего автомата?
Перенос допустим после проверки аппаратного исполнения, версии и требований установки. Времена безопасности и функции блокировок сверяют отдельно.
Подойдёт ли любой УФ-датчик?
Тип датчика, вход контроля и режим работы должны быть согласованы. Возможность непрерывного контроля не определяется одним названием BCU.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BCU 46x, BCU 480 (2019) (RU) — стр. 2, 3, 4.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- — автомат управления горелкой. Артикул производителя: 88683252.
Применение
Устройство выполняет заданную последовательность пуска и розжига, контролирует пламя и управляет разрешёнными исполнительными цепями. Времена безопасности и логика выходов являются частью конкретной программы исполнения.
Расшифровка обозначения BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0-
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BCU | Тип | Автомат управления горелкой |
| 480 | Серия | Исполнение для запальной и основной горелок |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 2 | Трансформатор розжига | 8 kV, 20 mA, ED 19 % |
| P2 | Фланцевая плита | M32 |
| C0 | Система контроля герметичности клапанов | Нет |
| D0 | Высокотемпературный режим | Нет |
| 0 | Функция входа | Нет |
| 0 | Реле давления | Нет |
| K1 | Соединительные штекеры | С винтовыми клеммами |
| E | Упаковка | Индивидуальная упаковка |
| LM | Силовой модуль | Силовой модуль |
| 400 | Серия | 400 |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| O0 | Дополнительный выход | Нет |
| 0 | I004 Контроль пламени | ионизационный контроль |
| 6 | I050 Функция контакта 80, 81/82 | Сигнал неисправности |
| 1 | I051 Функция контакта 90, 91/92 | Сигнал готовности |
| 7 | I052 Функция контакта 95/96 | Рабочий сигнал горелки 1 |
| 8 | I053 Функция контакта 95/97 | Рабочий сигнал горелки 2 |
| 2 | I054 Функция контакта 85/86, 87 | Сигнал воздуха |
| 9 | I061 Функция клеммы 1 | Пуск 1 |
| 11 | I062 Функция клеммы 2 | Сброс |
| 12 | I063 Функция клеммы 3 | Продувка |
| 5 | I064 Функция клеммы 4 | Воздух |
| 10 | I065 Функция клеммы 5 | Запуск 2 |
| 4 | I068 Функция клеммы 35 | Защитные блокировки |
| 2 | A001 Порог отключения горелки 1 | 2 мкА |
| 2 | A002 Порог отключения горелки 2 | 2 мкА |
| 0 | A003 Проверка имитации пламени | В положении ожидания |
| 1 | A007 Попытки запуска горелки 1 | 1 |
| 1 | A008 Попытки запуска горелки 2 | 1 |
| 0 | A093 Время предварительного розжига tVZ | 0 s |
| 5 | A094 1-е время безопасности при запуске | 5 s |
| 0 | A095 Время подтверждения пламени 1 tFS1 | 0 s |
| 3 | A096 2-е время безопасности при запуске | 3 s |
| 0 | A097 Время подтверждения пламени 2 tFS2 | 0 s |
| 2 | A078 Назначение горелки | Горелка 1 и горелка 2 |
| 0 | A009 Повторный запуск | Нет |
| 0 | A074 Режим горения | Режим с пламенем |
| 0 | A043 Выбег | Выкл. |
| 0 | A039 Время выбега | 0 s |
| 1 | A129 Выходы активного охлаждения | Привод воздушной заслонки |
| 1 | A041 Выбор времени хода | Вкл.; переход в положения минимальной/максимальной мощности |
| 1 | A042 Время хода | 1 s |
| 0 | A049 Привод воздушной заслонки при запуске | Внешняя активация невозможна |
| 1 | A050 Привод воздушной заслонки при неисправности | Допускает внешнюю активацию |
| 1 | A019 Время безопасности во время работы | 1 s |
| 0 | A061 Минимальное время работы горелки tB | 0 s |
| 0 | A062 Минимальная пауза tMP | 0 s |
| 1 | A067 Время работы в ручном режиме | Ограничено до 5 мин. |
| 2 | A087 Продувка (шина) | Через клемму |
| 0 | A080 Связь по полевой шине | Выкл. |
| 0 | A081 Kromschroder Safety Link | Выкл. |
Характеристики
- Наименование
- Kromschroder BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- — автомат управления горелкой — 88683252
- Артикул на сайте
- 88683252
- Артикул производителя
- 88683252
- Серия
- BCU
- Тип
- Автомат управления горелкой
- Серия
- Исполнение для запальной и основной горелок
- Напряжение питания
- 230 В AC, 50/60 Гц
- Трансформатор розжига
- 8 kV, 20 mA, ED 19 %
- Фланцевая плита
- M32
- Система контроля герметичности клапанов
- Нет
- Высокотемпературный режим
- Нет
- Функция входа
- Нет
- Реле давления
- Нет
- Соединительные штекеры
- С винтовыми клеммами
- Упаковка
- Индивидуальная упаковка
- Силовой модуль
- Силовой модуль
- Номер серии
- 400
- Напряжение питания
- 230 В AC, 50/60 Гц
- Дополнительный выход
- Нет
- I004 Контроль пламени
- ионизационный контроль
- I050 Функция контакта 80, 81/82
- Сигнал неисправности
- I051 Функция контакта 90, 91/92
- Сигнал готовности
- I052 Функция контакта 95/96
- Рабочий сигнал горелки 1
- I053 Функция контакта 95/97
- Рабочий сигнал горелки 2
- I054 Функция контакта 85/86, 87
- Сигнал воздуха
- I061 Функция клеммы 1
- Пуск 1
- I062 Функция клеммы 2
- Сброс
- I063 Функция клеммы 3
- Продувка
- I064 Функция клеммы 4
- Воздух
- I065 Функция клеммы 5
- Запуск 2
- I068 Функция клеммы 35
- Защитные блокировки
- A001 Порог отключения горелки 1
- 2 мкА
- A002 Порог отключения горелки 2
- 2 мкА
- A003 Проверка имитации пламени
- В положении ожидания
- A007 Попытки запуска горелки 1
- 1
- A008 Попытки запуска горелки 2
- 1
- A093 Время предварительного розжига tVZ
- 0 s
- A094 1-е время безопасности при запуске
- 5 s
- A095 Время подтверждения пламени 1 tFS1
- 0 s
- A096 2-е время безопасности при запуске
- 3 s
- A097 Время подтверждения пламени 2 tFS2
- 0 s
- A078 Назначение горелки
- Горелка 1 и горелка 2
- A009 Повторный запуск
- Нет
- A074 Режим горения
- Режим с пламенем
- A043 Выбег
- Выкл.
- A039 Время выбега
- 0 s
- A129 Выходы активного охлаждения
- Привод воздушной заслонки
- A041 Выбор времени хода
- Вкл.; переход в положения минимальной/максимальной мощности
- A042 Время хода
- 1 s
- A049 Привод воздушной заслонки при запуске
- Внешняя активация невозможна
- A050 Привод воздушной заслонки при неисправности
- Допускает внешнюю активацию
- A019 Время безопасности во время работы
- 1 s
- A061 Минимальное время работы горелки tB
- 0 s
- A062 Минимальная пауза tMP
- 0 s
- A067 Время работы в ручном режиме
- Ограничено до 5 мин.
- A087 Продувка (шина)
- Через клемму
- A080 Связь по полевой шине
- Выкл.
- A081 Kromschroder Safety Link
- Выкл.
Техническая документация
PDFBCU 4xx with BCM400 PROFINET-Zertifikat (EN) · документация серииОткрыть документ ↗PDFBCU 460, 465, 480 EtherNet/IP Declaration of Conformity (EN) · документация серииОткрыть документ ↗PDFBCU 4xx (CSA Standard) (EN) · документация серииОткрыть документ ↗PDFBCU 460, 465, 480 SIL - EN 61508(2010) (EN) · документация серииОткрыть документ ↗PDFBCU 480 (2019) (EN) · документация серииОткрыть документ ↗PDFSecurity manual BCU 46x, 480 (EN) · документация серииОткрыть документ ↗PDFBCU 4xx UKCA Type Examination Certificate (DE, EN) · документация серииОткрыть документ ↗PDFBCU 46x, BCU 480 (2019) (EN) · документация серииОткрыть документ ↗PDFBCU 46x, BCU 480 (2019) (RU) · документация серииОткрыть документ ↗PDFBCU 4xx EU - Declaration of Conformity (K OS Konformitätserklärung) (EN) · документация серииОткрыть документ ↗PDFBCU 4xx - EU Type Examination Certificate (BMP EU/2016/426GAR (EN) · документация серииОткрыть документ ↗PDFBCU 4xx (AGA Standard) (EN) · документация серииОткрыть документ ↗PDFBCU 4xx (FM Standard) (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0-88683252 | BCU 480W2P1C0D0000K1E1-/LM400WF3O0E1-88680329 | BCU 480W2P2C0D0000K1E1-/LM400WF3O0E1-88680170 |
|---|---|---|---|
| Фланцевая плита | M32 | Не подтверждено | M32 |
| I004 Контроль пламени | ионизационный контроль | UVC | ионизационный контроль |
| A001 Порог отключения горелки 1 | 2 мкА | 5 мкА | 5 мкА |
| A002 Порог отключения горелки 2 | 2 мкА | 5 мкА | 5 мкА |
| A094 1-е время безопасности при запуске | 5 s | 5 s | 3 s |
| A095 Время подтверждения пламени 1 tFS1 | 0 s | 0 s | 2 s |
| A097 Время подтверждения пламени 2 tFS2 | 0 s | 0 s | 2 s |
| A078 Назначение горелки | Горелка 1 и горелка 2 | Горелка 1 и горелка 2 | Горелка 1 |
| A050 Привод воздушной заслонки при неисправности | Допускает внешнюю активацию | Внешняя активация невозможна | Внешняя активация невозможна |
| A061 Минимальное время работы горелки tB | 0 s | 0 s | 30 s |
| A080 Связь по полевой шине | Выкл. | Без проверки адреса | Выкл. |
| Электропитание | Не подтверждено | Через L1 | Через L1 |
Габаритные чертежи
Откройте нужную страницу и выберите размер для полного обозначения изделия. Размеры соседних исполнений могут отличаться.
PDFBCU 480 (2019) (EN) · стр. 119Документ серии: точное исполнение и размер выбираются по таблице документа.PDFBCU 480 (2019) (EN) · стр. 120Документ серии: точное исполнение и размер выбираются по таблице документа.PDFBCU 46x, BCU 480 (2019) (EN) · стр. 31Документ серии: точное исполнение и размер выбираются по таблице документа.
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BCU 480W2P2C0D0000K1E0-/LM400WF3O0E0- · 88683252 · Baustand: не указан
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Другие товары в разделе
Совместимость и возможность замены уточняются отдельно.
Kromschroder TAS 40II50
Артикул: 3536
Цена по запросу Подробнее →
Kromschroder TAS 32II50
Артикул: 3537
Цена по запросу Подробнее →Цена по запросу88683252Цена и срок
