Kromschroder VAG 2T50N/50N05GAVQSR/PP/ZS — регулятор соотношения газ/воздух — 88103329
VAG 2T50N/50N05GAVQSR/PP/ZS · артикул 88103329. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88103329
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Исполнение T
- Вход
- DN 50 (2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAG 2T50N/50N05GAVQSR/PP/ZS — регулятор соотношения газ/воздух — 88103329
VAG 2T50N/50N05GAVQSR/PP/ZS · артикул 88103329. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| Размер | 2 |
| Сертификация | Исполнение T |
| Вход | DN 50 (2'') |
| Присоединение входного трубопровода | Внутренняя резьба NPT |
| Выход | DN 50 (2'') |
| Присоединение выходного трубопровода | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa |
| Модуль 3 | Клапан точной регулировки |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| Расход | Слева направо |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| Байпасное отверстие | 10 мм |
| Байпасный клапан | Выходной фланец DN 15 |
| Присоединение байпасного клапана к трубопроводу | Внутренняя резьба NPT |
| Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения и визуальный указатель положения |
| Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
| Состав | 88031036, 88017243, 88025876 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921989 | Комплект уплотнений valVario 2 | Для соответствующего соединения размера 2. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

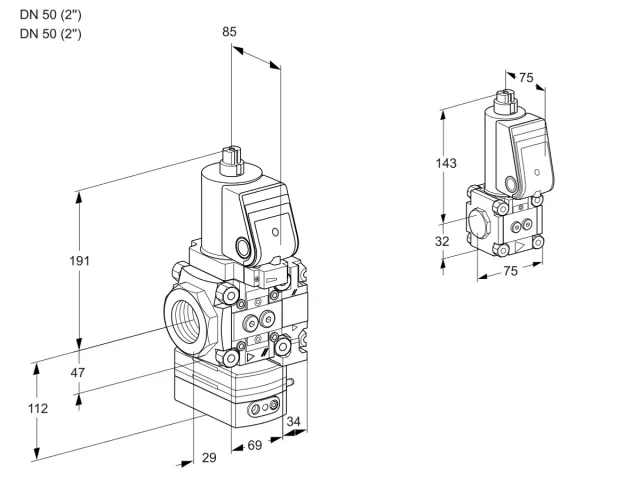

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAG 2T50N/50N05GAVQSR/PP/ZS: техническое описание
Kromschroder VAG 2T50N/50N05GAVQSR/PP/ZS — регулятор соотношения газ/воздух с электромагнитным клапаном. Узел совмещает электромагнитное отсечение газа с регулированием его давления относительно управляющего давления воздуха.
Проточная и регулирующая часть модуля: размер исполнения — 2; вход — DN 50 (2″); выход — DN 50 (2″). Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 120 В AC, 50/60 Гц. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88103329 и полное обозначение VAG 2T50N/50N05GAVQSR/PP/ZS. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAG 2T50N/50N05GAVQSR/PP/ZS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAG | Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| 2 | Размер | 2 |
| T | Сертификация | Исполнение T |
| 50 | Вход | DN 50 (2'') |
| N | Присоединение входного трубопровода | Внутренняя резьба NPT |
| 50 | Выход | DN 50 (2'') |
| N | Присоединение выходного трубопровода | Внутренняя резьба NPT |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| GA | Модуль 1 | 1-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa |
| VMV | Модуль 3 | Клапан точной регулировки |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| S | Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| R | Расход | Слева направо |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| ZS | Принадлежности 1-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| 10 | Байпасное отверстие | 10 мм |
| 15 | Байпасный клапан | Выходной фланец DN 15 |
| N | Присоединение байпасного клапана к трубопроводу | Внутренняя резьба NPT |
| S | Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения и визуальный указатель положения |
| P | Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
| Состав | 88031036, 88017243, 88025876 |
Характеристики
- Наименование
- Kromschroder VAG 2T50N/50N05GAVQSR/PP/ZS — регулятор соотношения газ/воздух — 88103329
- Артикул на сайте
- 88103329
- Артикул производителя
- 88103329
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Исполнение T
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- Клапан запального газа VAS 1
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Выходной фланец DN 15
- Присоединение байпасного клапана к трубопроводу
- Внутренняя резьба NPT
- Датчик закрытого положения байпасного клапана
- Сигнализатор закрытого положения и визуальный указатель положения
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88031036, 88017243, 88025876
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAG 2T50N/50N05GAVQSR/PP/ZS88103329 | VAG 2T50/40N/NQGRAA88010588 | VAG 3-/50F/NKAN88021178 |
|---|---|---|---|
| Размер | 2 | 2 | 3 |
| Сертификация | Исполнение T | Сертифицировано UL | Сертифицировано в EU |
| Вход | DN 50 (2'') | DN 50 (2'') | Без входного фланца |
| Присоединение входного трубопровода | Внутренняя резьба NPT | Не подтверждено | Не подтверждено |
| Выход | DN 50 (2'') | DN 40 (1 1/2'') | DN 50 (2'') |
| Присоединение выходного трубопровода | Внутренняя резьба NPT | Не подтверждено | Не подтверждено |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) | Не подтверждено | Не подтверждено |
| Модуль 1 | 1-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa | Не подтверждено | Не подтверждено |
| Модуль 3 | Клапан точной регулировки | Не подтверждено | Не подтверждено |
| Напряжение питания | 120 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 24 В DC |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения | Не подтверждено | Не подтверждено |
| Расход | Слева направо | Не подтверждено | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
