Kromschroder VAG 2T50/40N/NQGRAA — регулятор соотношения газ/воздух — 88010588
VAG 2T50/40N/NQGRAA · артикул 88010588. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88010588
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Сертифицировано UL
- Вход
- DN 50 (2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAG 2T50/40N/NQGRAA — регулятор соотношения газ/воздух — 88010588
VAG 2T50/40N/NQGRAA · артикул 88010588. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| Размер | 2 |
| Сертификация | Сертифицировано UL |
| Вход | DN 50 (2'') |
| Выход | DN 40 (1 1/2'') |
| Присоединение к трубопроводу | Внутренняя резьба NPT |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Седло клапана | Обычное исполнение |
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | 2 резьбовые заглушки |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921989 | Комплект уплотнений valVario 2 | Для соответствующего соединения размера 2. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

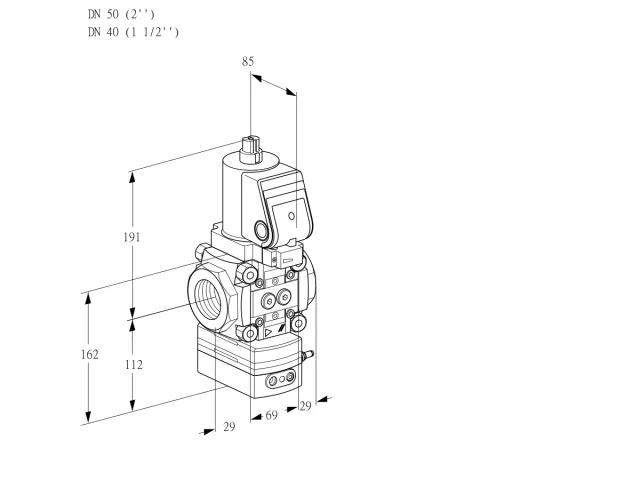

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAG 2T50/40N/NQGRAA: техническое описание
Kromschroder VAG 2T50/40N/NQGRAA — регулятор соотношения газ/воздух с электромагнитным клапаном. Узел совмещает электромагнитное отсечение газа с регулированием его давления относительно управляющего давления воздуха.
Проточная и регулирующая часть модуля: размер исполнения — 2; вход — DN 50 (2″); выход — DN 40 (1 1/2″); присоединение к трубопроводу — внутренняя резьба NPT; седло клапана — обычное исполнение. Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 120 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88010588 и полное обозначение VAG 2T50/40N/NQGRAA. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAG 2T50/40N/NQGRAA
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAG | Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| 2 | Размер | 2 |
| T | Сертификация | Сертифицировано UL |
| 50 | Вход | DN 50 (2'') |
| /40 | Выход | DN 40 (1 1/2'') |
| N | Присоединение к трубопроводу | Внутренняя резьба NPT |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| A | Седло клапана | Обычное исполнение |
| AS | Принадлежности справа | 2 резьбовые заглушки |
| AS | Принадлежности слева | 2 резьбовые заглушки |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | 2 резьбовые заглушки |
Характеристики
- Наименование
- Kromschroder VAG 2T50/40N/NQGRAA — регулятор соотношения газ/воздух — 88010588
- Артикул на сайте
- 88010588
- Артикул производителя
- 88010588
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Сертифицировано UL
- Вход
- DN 50 (2'')
- Выход
- DN 40 (1 1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Седло клапана
- Обычное исполнение
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- 2 резьбовые заглушки
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAG 2T50/40N/NQGRAA88010588 | VAG 2T40N/NWSRAA88029610 | VAG 2T50N/50N05GAVQSR/PP/ZS88103329 |
|---|---|---|---|
| Сертификация | Сертифицировано UL | Сертифицировано UL | Исполнение T |
| Вход | DN 50 (2'') | DN 40 (1 1/2'') | DN 50 (2'') |
| Выход | DN 40 (1 1/2'') | DN 40 (1 1/2'') | DN 50 (2'') |
| Присоединение к трубопроводу | Внутренняя резьба NPT | Внутренняя резьба NPT | Не подтверждено |
| Характер открытия | Быстрое открытие, быстрое закрытие | Быстрое открытие, быстрое закрытие | Не подтверждено |
| Напряжение питания | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц |
| Седло клапана | Обычное исполнение | Обычное исполнение | Не подтверждено |
| Принадлежности справа | 2 резьбовые заглушки | 2 резьбовые заглушки | Не подтверждено |
| Принадлежности слева | 2 резьбовые заглушки | 2 резьбовые заглушки | Не подтверждено |
| Присоединение входного трубопровода | Не подтверждено | Не подтверждено | Внутренняя резьба NPT |
| Присоединение выходного трубопровода | Не подтверждено | Не подтверждено | Внутренняя резьба NPT |
| Входное давление | Не подтверждено | Не подтверждено | Максимальное входное давление pu: 500 mbar (7 psig) |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAG 2T50/40N/NQGRAA · 88010588 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923339 | Привод VA2,3..QS /BActuator VA2,3..QS /B | 1 |
| 3 | 74921993 | Комплект монтажа фланца VA2 /BFlange Mounting set VA2 /B | 2 |
| 4 | 74921998 | Сетчатый фильтр VA2 /BStrainer VA2 /B | 1 |
| 5 | 74921989 | Комплект уплотнений VA2/BSealing set VA2/B | 1 |
| 6 | 74921869 | Штуцер отбора давления NPT 1/4 St+Viton /BPressure tab NPT 1/4 St+Viton /B | 1 |
| 7 | 74926282 | Резьбовая заглушка NPT 1/4 P+Viton /B Screw plug NPT 1/4 P+Viton /B | 1 |
| 10 | 74922651 | FLV 250N /B | 1 |
| 12 | 74923280 | Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Cap VA2-3 /B (VA3 from CW39, 2009) | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74922650 | FLV 240N /B | 1 |
| 16 | 74923920 | Крышка клеммной коробки VA2,3..с 06/14 /BTerminal box cover VA2,3..from 06/14 /B | 1 |
| 17 | 74924469 | Привод Адаптер Комплект VA2/3 /BActuator adapter set VA2/3 /B | 1 |
| 18 | 74924979 | Комплект уплотнений VCS 2 /BSealing set VCS 2 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
