Kromschroder ZICW 165MB-200/235-(46)E — промышленная газовая горелка — 84199228
ZICW 165MB-200/235-(46)E · артикул 84199228. Промышленная газовая горелка с подключением керамической трубы. Исполнение выбирают вместе с головкой, длиной и конструкцией печи.
Фото уточняется
Основные характеристики
- Артикул производителя
- 84199228
- Серия
- ZICW
- Размер горелки
- 165
- Назначение
- Для режима menox с низкими выбросами NOx
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 200 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder ZICW 165MB-200/235-(46)E — промышленная газовая горелка — 84199228
ZICW 165MB-200/235-(46)E · артикул 84199228. Промышленная газовая горелка с подключением керамической трубы. Исполнение выбирают вместе с головкой, длиной и конструкцией печи.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 165 |
| Назначение | Для режима menox с низкими выбросами NOx |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 200 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| Обозначение головки горелки | 46 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZIC, ZICW (RU) — стр. 2, 3.
- BIC, BICA, BICW, ZIC, ZICW (EN) — стр. 37.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
ZICW 165MB-200/235-(46)E — исполнение оборудования Kromschroder. Артикул производителя: 84199228.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения ZICW 165MB-200/235-(46)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 165 | Размер горелки | 165 |
| M | Назначение | Для режима menox с низкими выбросами NOx |
| B | Вид газа | Для природного газа |
| -200 | Длина стальной трубы от фланца печи | 200 мм |
| /235 | Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| -(46 | Обозначение головки горелки | 46 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder ZICW 165MB-200/235-(46)E — промышленная газовая горелка — 84199228
- Артикул на сайте
- 84199228
- Артикул производителя
- 84199228
- Серия
- ZICW
- Размер горелки
- 165
- Назначение
- Для режима menox с низкими выбросами NOx
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 200 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 235 мм
- Обозначение головки горелки
- 46
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZICW 165MB-200/235-(46)E84199228 | ZICW 200HB-0/35-(21E)EH84199303 |
|---|---|---|
| Размер горелки | 165 | 200 |
| Назначение | Для режима menox с низкими выбросами NOx | Для горячего воздуха/высокой температуры печи |
| Длина стальной трубы от фланца печи | 200 мм | 0 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм | 35 мм |
| Обозначение головки горелки | 46 | 21 |

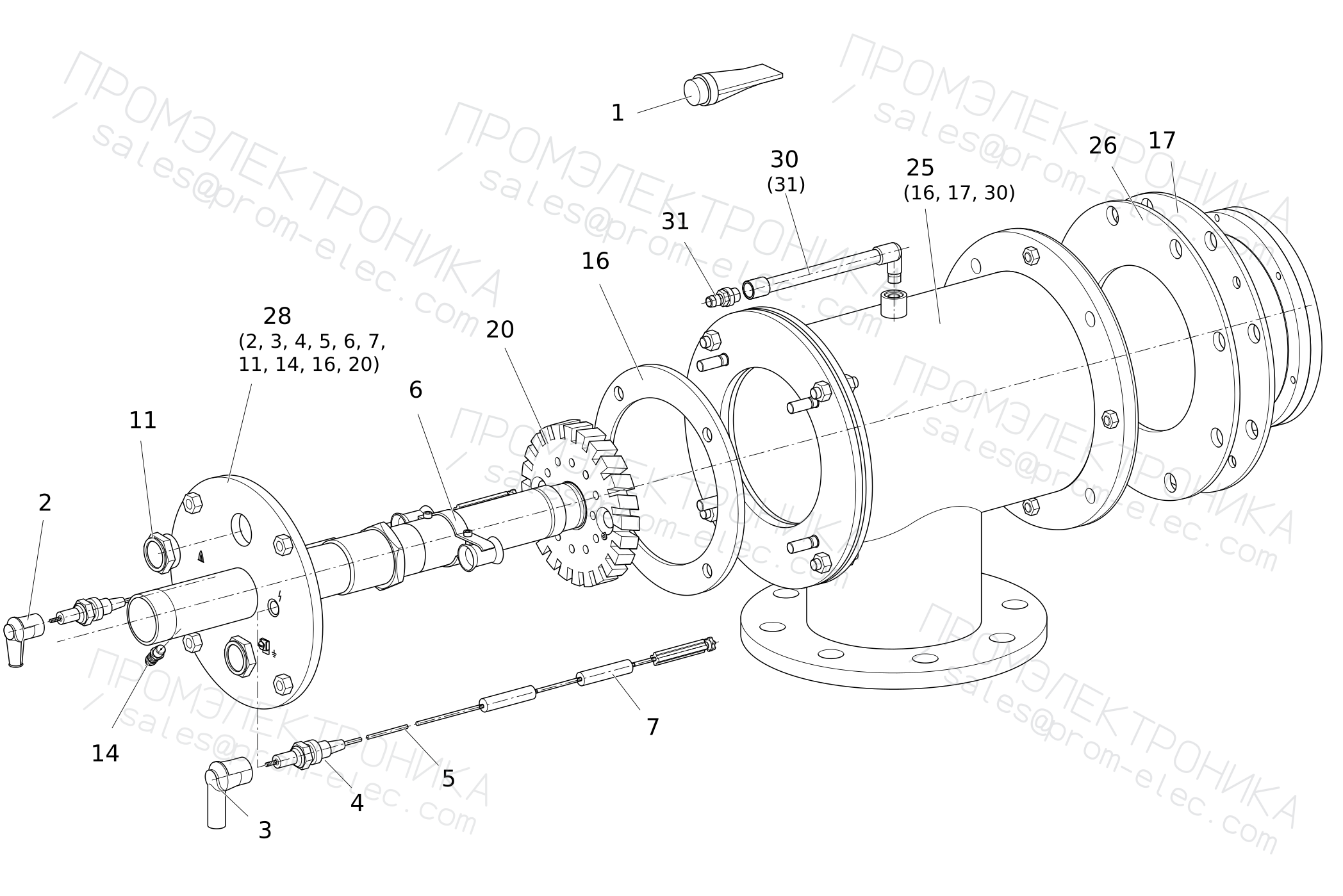

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZICW 165MB-200/235-(46)E · 84199228 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927821 | Комплект держателя электрода LT BR 165electrode holder set LT BR 165 | 1 |
| 7 | 74336849 | Стержень электрода BR 165 L335 открытое исполнениеelectrode rod BR 165 L335 open | 1 |
| 11 | 75451097 | Смотровое стекло 1''sight glass 1'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74921312 | Комплект уплотнений ZIC 165gasket set ZIC 165 | 1 |
| 16 | 74921758 | Уплотнение газового корпуса BR 165 (упаковка: 5 шт.)gas housing gasket BR 165 (VE=5pcs) | 1 |
| 17 | 74921767 | Монтажное уплотнение BR 165 (упаковка: 5 шт.)mounting gasket BR 165 (VE=5pcs) | 1 |
| 20 | 74340133 | Головка горелки BR 165MB (46)burner head BR 165MB (46) | 1 |
| 25 | 74924226 | Комплект воздушного корпуса BRW 165 DN 150air housing set BRW 165 DN 150 | 1 |
| 26 | 74927627 | Удлинитель горелки ZICW 165 L200burner extension ZICW 165 L200 | 1 |
| 28 | 74927625 | Горелочная вставка BR 165MB 335 (46)burner insert BR 165MB 335 (46) | 1 |
| 30 | 74927724 | Узел отбора давления воздуха BRWair pressure extraction BRW | 1 |
| 31 | 34340428 | Измерительный штуцер G1/8 V2Atest nipple G1/8 V2A | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
